浅析多区域OSPF的配置



1：配各个接口ip地址和lo口
 例R1：R1（config）#int lo0
                   # ip add 172.16.1.1 255.255.255.0
                   #int lo1
#ip adde 192.168.2.1 255.255.255.0
..................
  R1(config)#int s1/0
          #Ip add 192.168.10.1 255.255.255.0
          #No sh
...................:

2: R1---- ASBR的详细配置
R1(config)#router ospf 1
         #router-id 1.1.1.1
         #net 172.16.0.0 0.0.255.255 a 1(直连路由的汇总网络地址+反掩码+区域号)

         #redistribute rip subnets （ospf下发布rip）
         #summary-address 172.24.0.0 255.252.0.0（汇总外部路由：外部区域的汇总网络地址+掩码
R1(config)#router rip
         # v 2
         #net 172.16.0.0（直连路由的汇总网络地址）
         #redistribute ospf 1 metric 3（rip下发布ospf）

3.常规区域 内部R的配置
R4(config)#router ospf 1
         #area 2 stub （设置末节区域..只收本区和汇总, 不收外部路由 ( 外部路由用默认处理 )同区域 的另一端必须设stub，否则不通）


R4(config)#router ospf 1
         #area 1  nssa efault-information-originage  (nssa默认不能自动注入默认路由, 此命令可以强制注入一条7类的默认路由)（设置次末节区域.只收本区和汇总, 但可以包含ASBR）
另一端
     R3(config)#router ospf 1
              #area 1  nssa

4. 将区域2设为绝对未节区域（只收本区, 不收外部和

汇总. ）
　　　R3(config)#router ospf 1
　　　        # area 2 stub no-summary
　　　R4(config)#router ospf 1
　　　        # area 2 stub
将区域1 设为绝对NSSA
R2(config)# router ospf 1
        # area 1 nssa no-summary  //自动注入一条3类的默认路由
R1(config)# router ospf 1
        # area 1 nssa

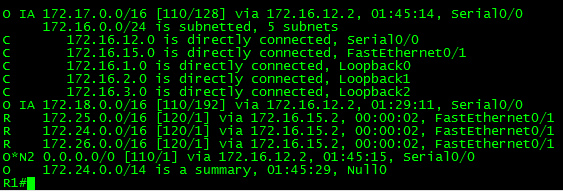

配置完成后，各个路由表条目如下：

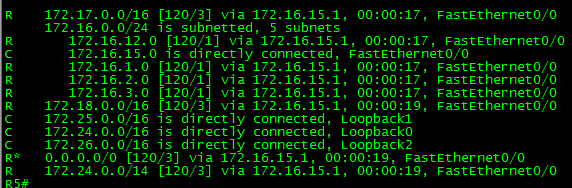

R5：

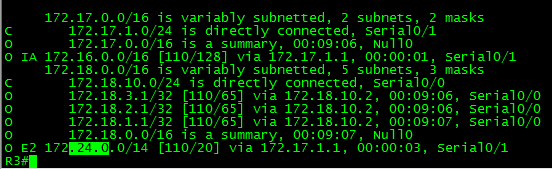

R3：

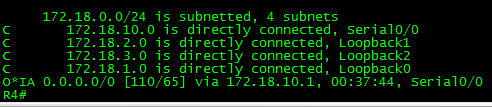

R4：
