小白最近在看KVM相关的资料，发现一个拓扑图，觉得很帅，于是就用PIC工具使用代码的方式把它给绘制出来了。不过这种方式的绘图，比较耗时，这幅拓扑图小白花费了一个小时才绘制出来，如果使用图形化的工具，估计十分钟左右就搞定了，不过小白还是喜欢这种方式的绘图。


先不说此种绘图方式的优点，先说一下此方法绘制图形的缺点：

  1. 绘制比较复杂的图形，此种方式就更耗时了；

  2. 需要规划好各个图形元素之间的相对位置。需要使用相对位置而不是绝对位置；

  3. 不支持中文（这是比较蛋疼的。可以使用asymptote、metapost、tikz等方式代替）；


那也说说优点吧：

  1. 绘图精确（肯定比鼠标精确，可以说是指哪打哪）

  2. 生成的图形是矢量格式（PDF或postscript格式）

  3. 生成后的图形可以直接插入到LaTeX文档中


废话少说，直接上代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
.PS
h = .1
dh = .02
dw = .1
[
     Userspacetools: [
         boxht = 2.5*h; boxwid = 8*dw; boxrad = dh
         movewid = 2*dh
         A: box  "virsh" ; move
         B: box  "virt-manager" ; move
         C: box  "virt-viewer" ; move
         D: box  "virt-install" ; move
         E: box  "other tools"
     ]
     Userspace: [
         boxht = 7*h; boxwid = 50*dw; boxrad = 2*dh
         AA: box
     ] with .c at Userspacetools.c + (0,h/1.8)
     F:  "Userspace Management Tools"  at last [].n - (0,h+2*dh)

Libvirt: box ht 4*h wid 25*dw  "Libvirt"  "(Libvirt API)"  with .n at last [].s - (0,3*h)

Hypervisoroutline: [
     Virtualtype: [
         boxht = 2*h; boxwid = 12*dw; boxrad = dh
         movewid = 2*dh
         A: box  "VMware" ; move
         B: box  "Xen" ; move
         C: box  "KVM" ; move
         D: box  "Hyper-V"
     ]
     Hypervisor: [
         boxht = 5*h; boxwid = 50*dw; boxrad = 2*dh
         AA: box
     ] with .c at Virtualtype.c + (0,h/1.8)
     F:  "Hypervisor Layer"  at last [].n - (0,h+2*dh)
] with .n at Libvirt.s - (0,3*h)

XXX: [
     VMwareoutline: [
         VMware: [
             boxht = 3.5*h; boxwid = 5*dw; boxrad = dh
             movewid = 2*dh
             VM1: box  "Guest 1" ; move
             VM2: box  "Guest 2"
         ] with .n at Hypervisoroutline.Virtualtype.A.s - (0,3*h)
         box dashed ht last [].ht+dw wid last [].wid+dw at last []
     ]

     move 5*dh

     Xenoutline: [
         Xen: [
              boxht = 3.5*h; boxwid = 5*dw; boxrad = dh
              movewid = 2*dh
              VM1: box  "Dom0"  "Guest" ; move
              VM2: box  "DomU"  "Guest"
         ]
         box dashed ht last [].ht+dw wid last [].wid+dw at last []
     ]

     move 5*dh

     Kvmoutline: [
         Kvm: [
              boxht = 1.75*h; boxwid = 5*dw; boxrad = dh
              movewid = 2*dh
              VM1: [
                    Qemu1: box  "Qemu"
                    Guest01: box  "Guest 1"  with .n at Qemu1.s
              ]

              move

              VM2: [
                    Qemu1: box  "Qemu"
                   Guest01: box  "Guest 2"  with .n at Qemu1.s
              ]
         ]
         box dashed ht last [].ht+dw wid last [].wid+dw at last []
     ]

     move 5*dh

     Hypervoutline: [
         Hyperv: [
             boxht = 3.5*h; boxwid = 5*dw; boxrad = dh
             movewid = 2*dh
             VM1: box  "Guest 1" ; move
             VM2: box  "Guest 2"
         ]
         box dashed ht last [].ht+dw wid last [].wid+dw at last []
     ]
] with .n at last [].s - (0,3*h)

arrow from Userspacetools.A.s to Libvirt.nw
arrow from Userspacetools.B.s to 1/2 <Libvirt.nw,Libvirt.n>
arrow from Userspacetools.C.s to Libvirt.n
arrow from Userspacetools.D.s to 1/2 <Libvirt.n,Libvirt.ne>
arrow from Userspacetools.E.s to Libvirt.ne

arrow from Libvirt.s to 3rd [].Hypervisor.n

arrow from Hypervisoroutline.Virtualtype.A.s to XXX.VMwareoutline.VMware.n
arrow from Hypervisoroutline.Virtualtype.B.s to XXX.Xenoutline.Xen.n
arrow from Hypervisoroutline.Virtualtype.C.s to XXX.Kvmoutline.Kvm.n
arrow from Hypervisoroutline.Virtualtype.D.s to XXX.Hypervoutline.Hyperv.n

]
.PE


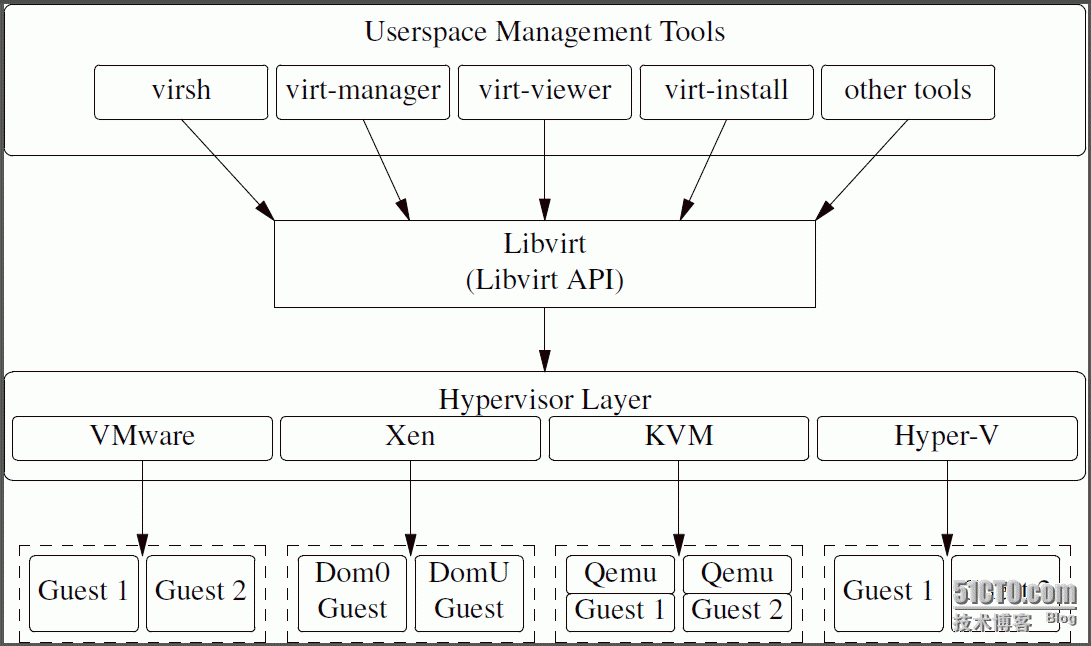

编译后的效果图为：
