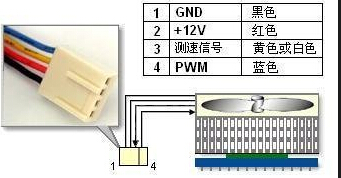

主板4针CPU风扇针脚定义如下：

说明：

GROUND：地
PEOWER：电源，一般是12V.
SENSE:传感器信号针
CONTROL：风扇转速控制针，通过该针的电压控制风扇转速。







PC机内4线风扇，参考型号 猫头鹰NF-A6x25 PWM

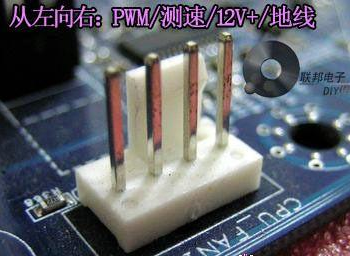

 4根线分别是：PWM - 测速 - 12V+ - 地线(pin1)

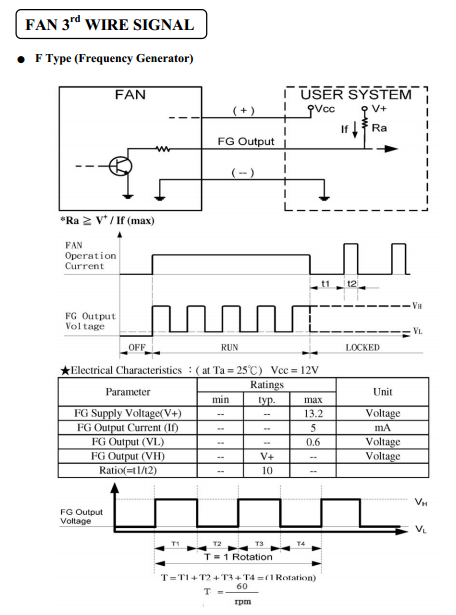

Function Good 引脚是OC门的，在mcu侧用Vcc上拉即可，不需要用光耦隔离。

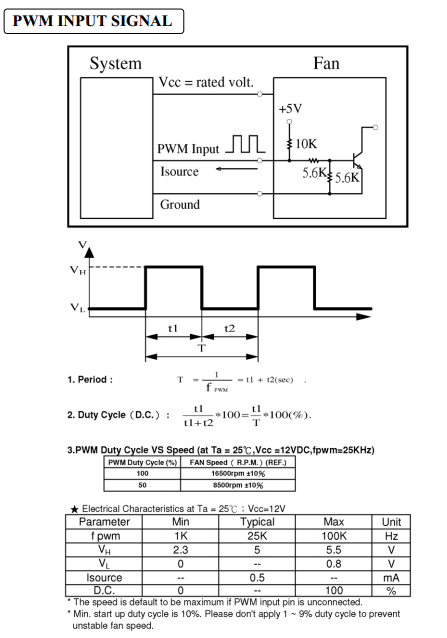

 PWM控制脚，如果mcu是3.3v的，最好在中间加个光耦。

 PF60381BX

//
