邻接矩阵学习

邻接矩阵：是表示顶点之间相邻关系的矩阵。因此，用一个一维数组存放图中所有顶点数据；用一个二维数组存放顶点间的关系（边或弧）的数据，这个二维数组称为邻接矩阵。邻接矩阵又分为有向图邻接矩阵和无向图邻接矩阵。

设G=(V,E)是一个图，其中V={v1,v2,.....,vn}。G的邻接矩阵是一个具有下列性质的n阶方阵：

①对无向图而言，邻接矩阵一定是对称的，而且主对角线一定为零（在此仅讨论无向简单图），副对角线不一定为0，有向图则不一定如此。

②在无向图中，任一顶点i的度为第i列（或第i行）所有非零元素的个数，在有向图中顶点i的出度为第i行所有非零元素的个数，而入度为第i列所有非零元素的个数。

③用邻接矩阵法表示图共需要n^2个空间，由于无向图的邻接矩阵一定具有对称关系，所以扣除对角线为零外，仅需要存储上三角形或下三角形的数据即可，因此仅需要n（n-1）/2个空间。



特点:

无向图的邻接矩阵一定是对称的，而有向图的邻接矩阵不一定对称。因此，用邻接矩阵来表示一个具有n个顶点的有向图时需要n^2个单元来存储邻接矩阵；对有n个顶点的无向图则只存入上（下）三角阵中剔除了左上右下对角线上的0元素后剩余的元素，故只需1+2+...+(n-1)=n(n-1)/2个单元。

无向图邻接矩阵的第i行（或第i列）非零元素的个数正好是第i个顶点的度。

有向图邻接矩阵中第i行非零元素的个数为第i个顶点的出度，第i列非零元素的个数为第i个顶点的入度，第i个顶点的度为第i行与第i列非零元素个数之和。

用邻接矩阵表示图，很容易确定图中任意两个顶点是否有边相连。

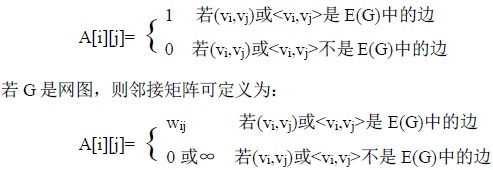

所谓邻接矩阵（Adjacency Matrix）的存储结构，就是用一维数组存储图中顶点的信息，用矩阵表示图中各顶点之间的邻接关系。假设图G＝（V，E）有n 个确定的顶点，即V＝{v0,v1,…,vn-1},则表示G 中各顶点相邻关系为一个n×n 的矩阵，矩阵的元素为：

其中，wij 表示边(vi,vj)或<vi,vj>上的权值；∞表示一个计算机允许的、大于所有边上权值的数。

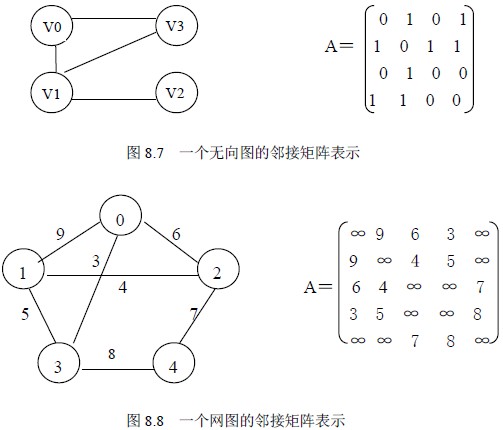

用邻接矩阵表示法表示图如图8.7 所示。

用邻接矩阵表示法表示网图如图8.8 所示。
