路由器子接口及VLAN配置

路由器子接口及VLAN配置

1.实验目的

本次实验，为了判断和验证路由器子接口和交换机接口对接的配置问题而进行的。
目的：
1.验证子接口的配置
2.验证子接口的数据帧是否带有标签
3.交换机的配置

2.实验拓扑及配置

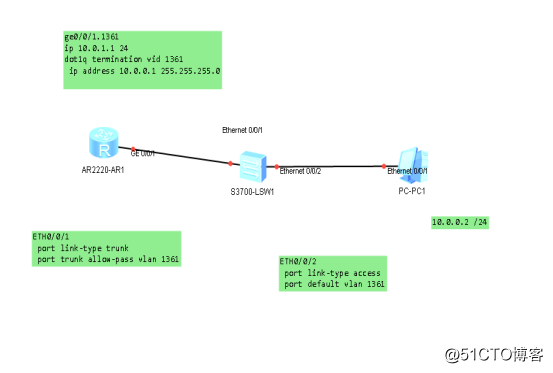

详细的拓扑和配置，如下图所示：

说明：
1)路由器只配置子接口，并配置ip地址为10.0.1.1/24
2)交换机的eth0/0/1和eth0/0/2分别配置trunk和access模式
3)PC的IP地址为10.0.1.2/24
4)VLAN配置为1361
5)PC ping 子接口地址10.0.0.1,并进行数据抓包

3.实验现象

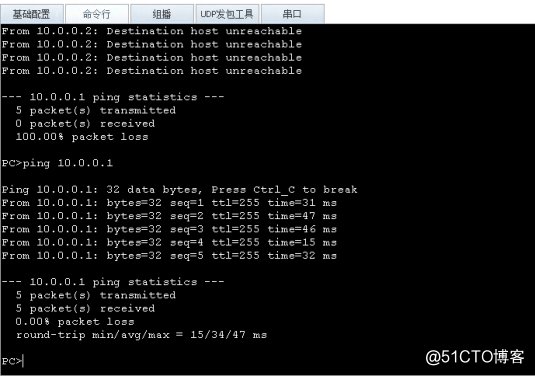

3.1.Pc ping 10.0.0.1通

说明子接口地址生效，三层通信正常

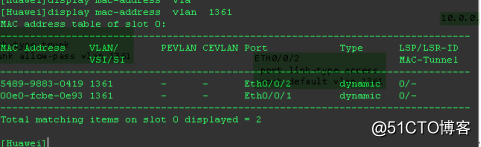

3.2.交换机查看mac地址转发

说明二层VLAN通信正常

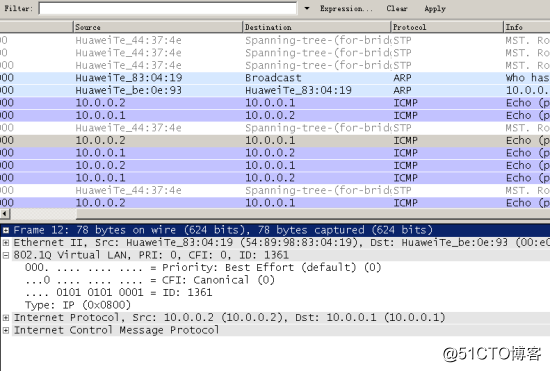

3.3.数据抓包

在路由器接口抓包，分析icmp报文，可以看到带有802.1q协议的标签，说明路由器子接口数据帧带有vlan id 1361.

4.实验结论

1.路由器子接口必须配置dot1q termination vid命令
2.子接口对端的交换机需要配置trunk模式
