  1. 组网需求
    • • 所有的交换机都运行 OSPF，并将整个自治系统划分为 3 个区域。
    • • 其中 Switch A 和 Switch B 作为 ABR 来转发区域之间的路由。
    • • 配置完成后，每台交换机都应学到 AS 内的到所有网段的路由。

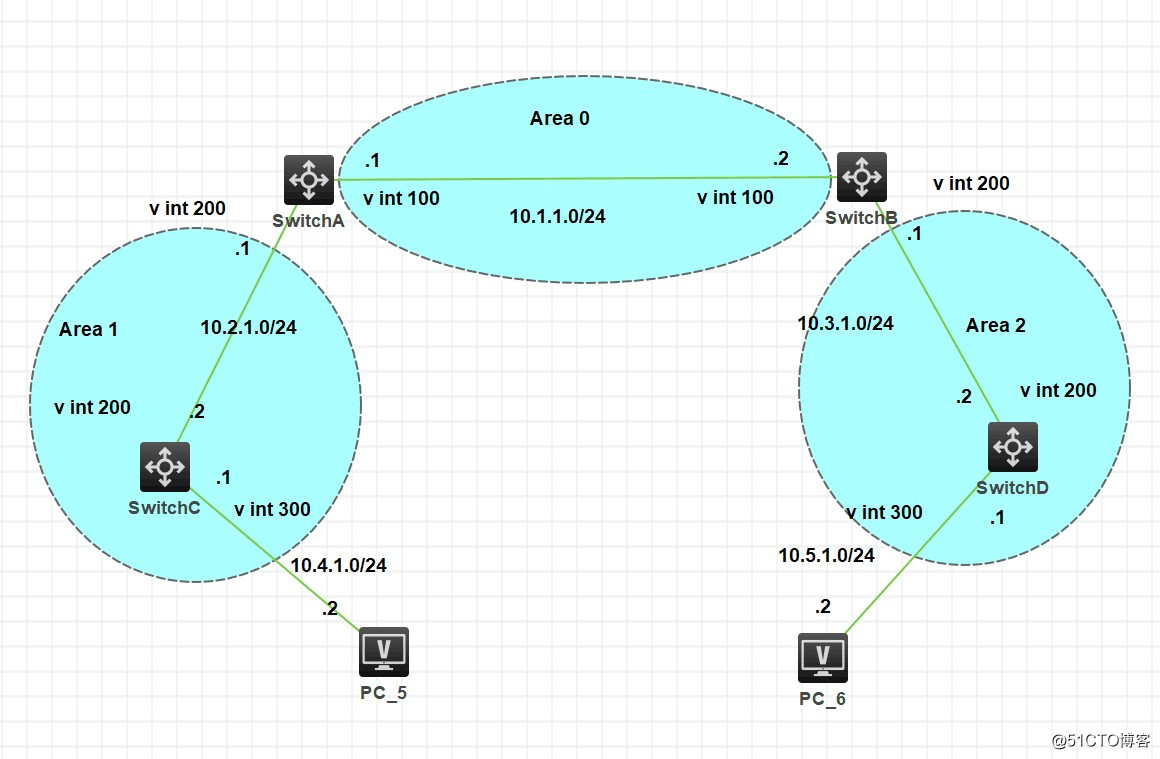

配置图如下：
OSPF

  1. 配置步骤
    (1) 配置各接口的 IP 地址（略）

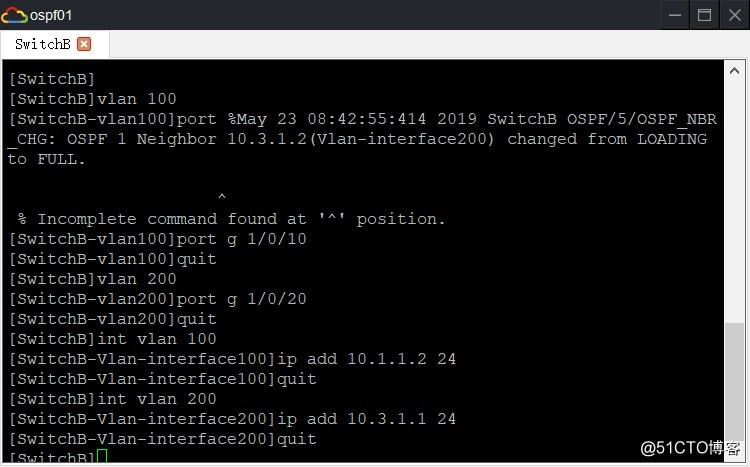

    例SwitchB：
    <H3C>sys
    [H3C]hostname SwitchB
    [SwitchB]vlan 100
    [SwitchB-vlan100]port g 1/0/10
    [SwitchB-vlan100]quit
    [SwitchB]vlan 200
    [SwitchB-vlan200]port g 1/0/20
    [SwitchB-vlan200]quit
    [SwitchB]inter vlan 100
    [SwitchB-Vlan-interface100]ip add 10.1.1.2 24
    [SwitchB-Vlan-interface100]quit
    [SwitchB]inter vlan 200
    [SwitchB-Vlan-interface200]ip add 10.3.1.1 24
    [SwitchB-Vlan-interface200]quit
    [SwitchB]

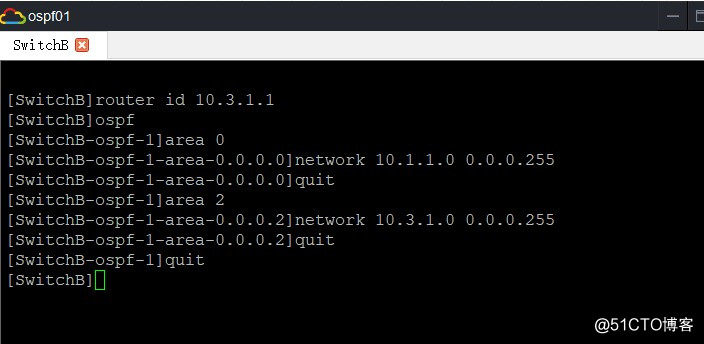

    配置 Switch B。

    <SwitchB> system-view
    [SwitchB] router id 10.3.1.1
    [SwitchB] ospf
    [SwitchB-ospf-1] area 0
    [SwitchB-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255
    [SwitchB-ospf-1-area-0.0.0.0] quit
    [SwitchB-ospf-1] area 2
    [SwitchB-ospf-1-area-0.0.0.2] network 10.3.1.0 0.0.0.255
    [SwitchB-ospf-1-area-0.0.0.2] quit
    [SwitchB-ospf-1] quit

OSPF

(2) 配置 OSPF 基本配置

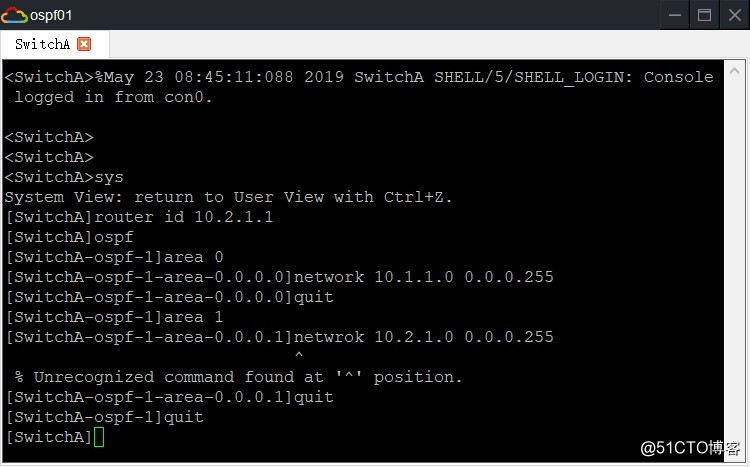

配置 Switch A。

<SwitchA> system-view
[SwitchA] router id 10.2.1.1
[SwitchA] ospf
[SwitchA-ospf-1] area 0
[SwitchA-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255
[SwitchA-ospf-1-area-0.0.0.0] quit
[SwitchA-ospf-1] area 1
[SwitchA-ospf-1-area-0.0.0.1] network 10.2.1.0 0.0.0.255
[SwitchA-ospf-1-area-0.0.0.1] quit
[SwitchA-ospf-1] quit

OSPF
OSPF

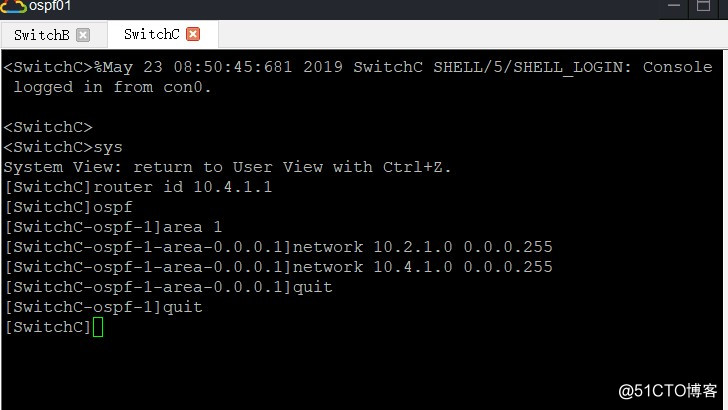

配置 Switch C。

<SwitchC> system-view
[SwitchC] router id 10.4.1.1
[SwitchC] ospf
[SwitchC-ospf-1] area 1
[SwitchC-ospf-1-area-0.0.0.1] network 10.2.1.0 0.0.0.255
[SwitchC-ospf-1-area-0.0.0.1] network 10.4.1.0 0.0.0.255
[SwitchC-ospf-1-area-0.0.0.1] quit
[SwitchC-ospf-1] quit

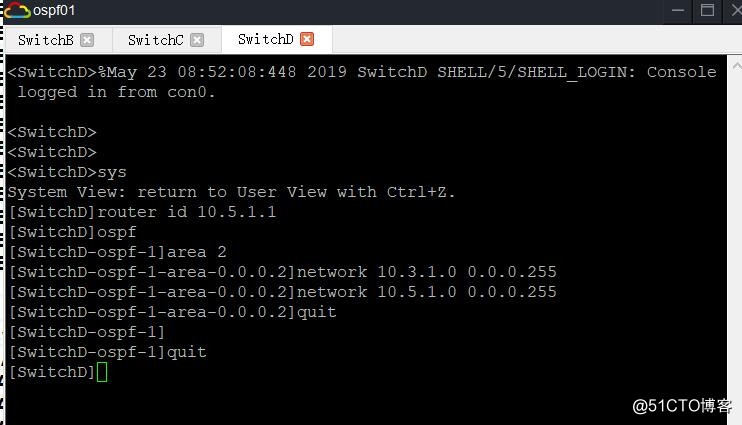

配置 Switch D。

<SwitchD> system-view
[SwitchD] router id 10.5.1.1
[SwitchD] ospf
[SwitchD-ospf-1] area 2
[SwitchD-ospf-1-area-0.0.0.2] network 10.3.1.0 0.0.0.255
[SwitchD-ospf-1-area-0.0.0.2] network 10.5.1.0 0.0.0.255
[SwitchD-ospf-1-area-0.0.0.2] quit
[SwitchD-ospf-1] quit
OSPFOSPFOSPFOSPFOSPFOSPFOSPF

  1. 验证配置

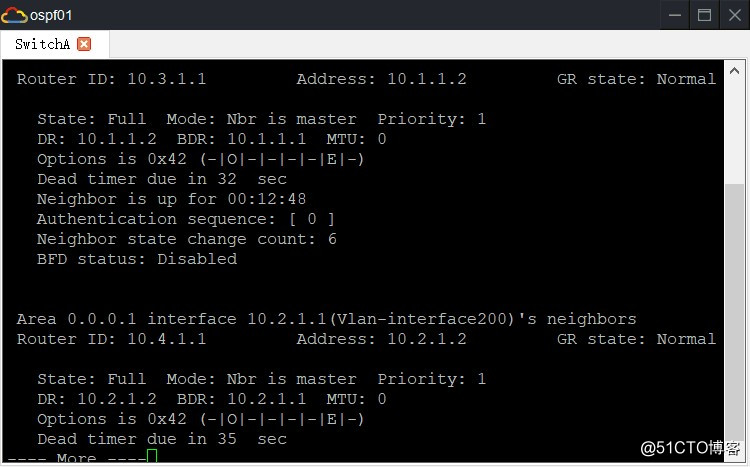

    查看 Switch A 的 OSPF 邻居。

    [SwitchA] display ospf peer verbose

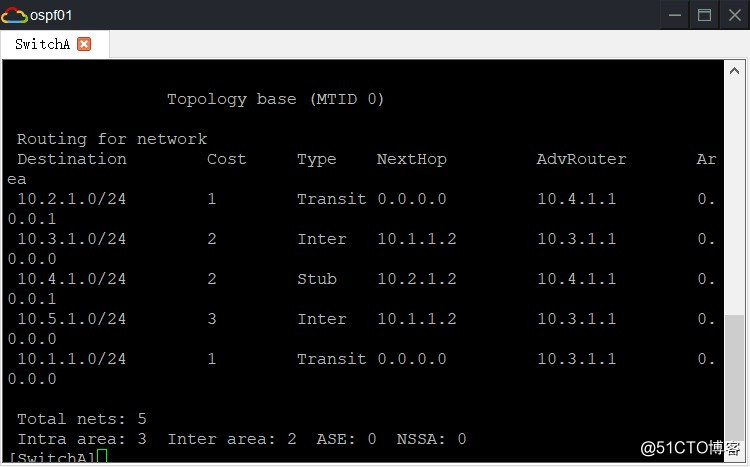

    查看 Switch A 的 OSPF 路由信息。

    [SwitchA] display ospf routing

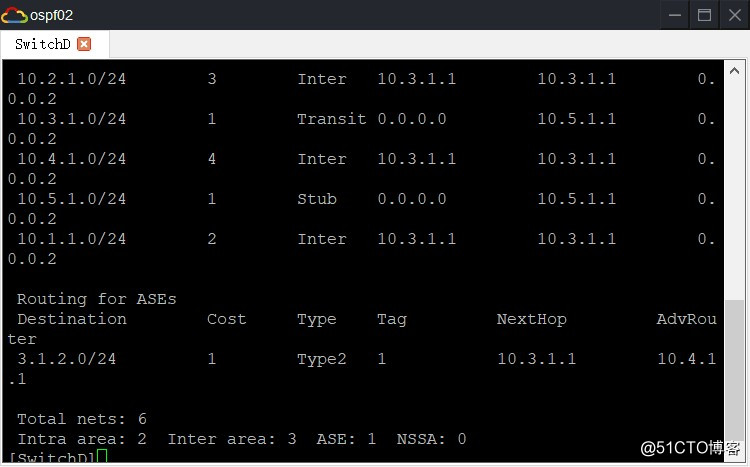

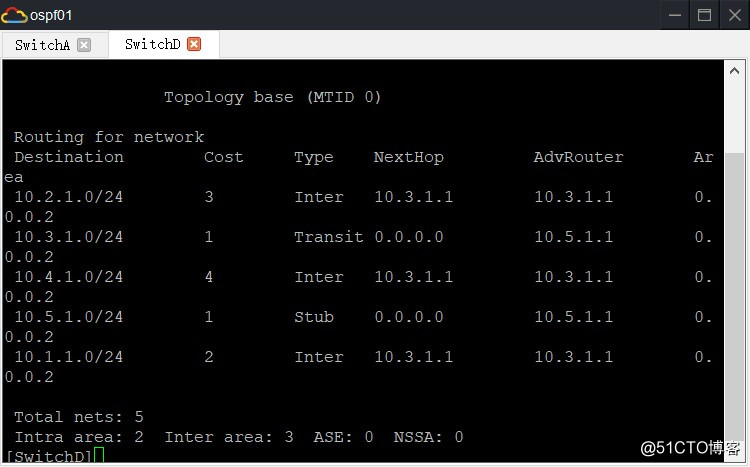

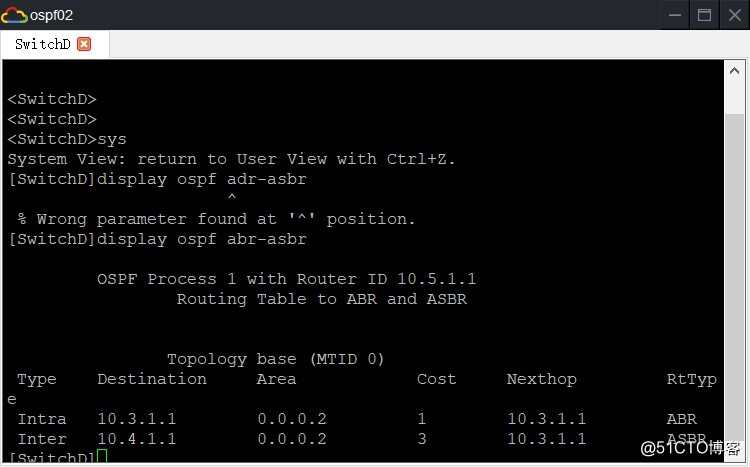

    查看 Switch D 的 OSPF 路由信息。

    [SwitchD] display ospf routing

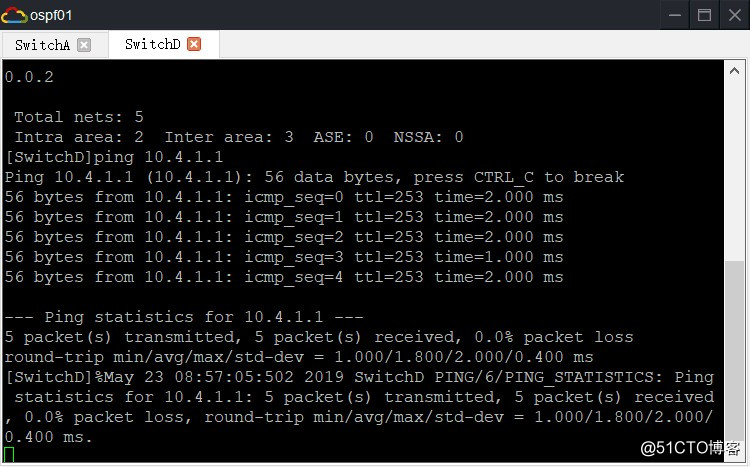

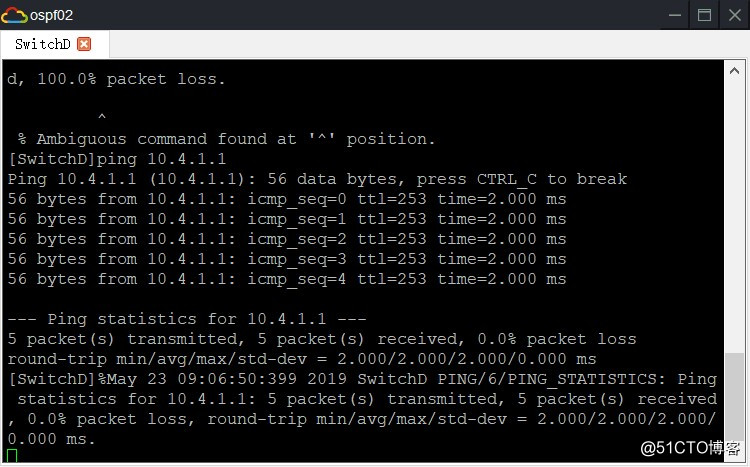

    在 Switch D 上使用 Ping 进行测试连通性。

    [SwitchD] ping 10.4.1.1
    OSPFOSPF
