1.4　网络图说明
CCNA学习指南：Cisco网络设备互连（ICND1）（第4版）
对现代网络管理员来说，文档非常重要。联网的复杂性日益提高，涉及的新技术日渐增多（例如，无线技术、IP语音（VoIP）、IP视频等），网络文档对于顺利维护和操作设备有着至关重要的意义。网络文档中的主要元素之一就是网络图。

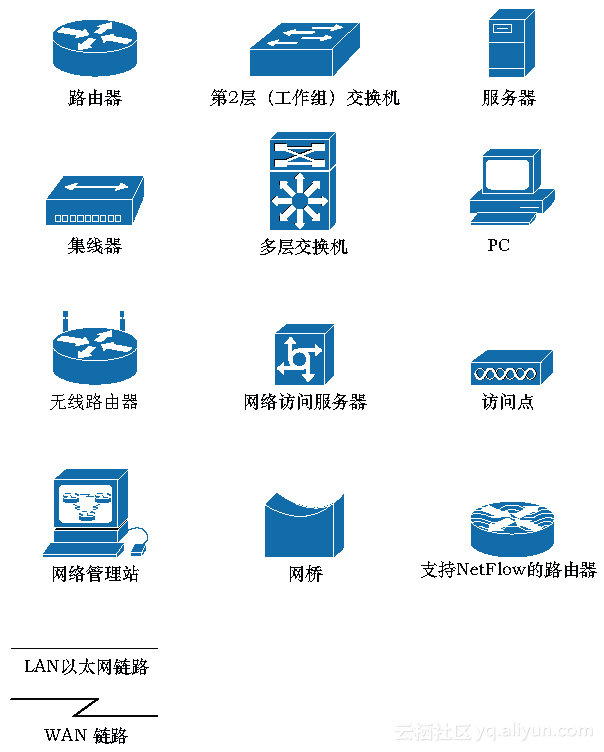

网络图包含网络相关信息。信息量和详细信息因组织不同而异。网络拓扑通常由一系列的线和图标来表示。思科开发了一组图标，用于在网络图中以一致的方式表示其设备（以及其他供应商的设备）。当然，本文中也一致地应用了这些符号。对于CCENT（和CCNA）认证考试，您应掌握的图标如图1-3所示。

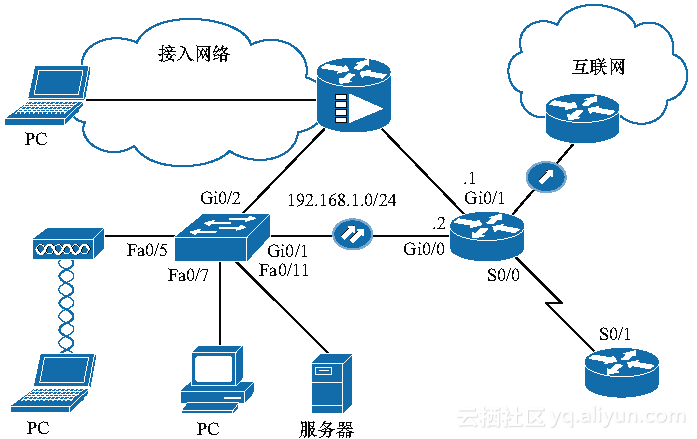

如果空间允许，网络图中也可能包括其他信息。例如，通常可以标识设备接口，用S0/0/0标识串行接口，用Fa0/0标识快速以太网接口，或者用Gi0/1标识吉比特以太网接口。应该认识到，0/0/0这种表示方式标识的是模块、插槽和端口标识符，也就是它们思科设备中的位置。此外，192.168.1.0/24格式的网段网络地址也很常见。图1-4提供了典型网络图的示例。在图中所示的示例中，192.168.1.0表示网络地址，/24表示子网掩码，设备端部的.1 和.2表示接口的IP地址（例如，.1对应于192.168.1.1）。
