1，绘制几何图形
也许你在使用WPF进行开发的时候已经注意到一个很有意思的现象，要在屏幕上显示一个圆形（椭圆），你可以使用Ellipse对象，如下面的代码所示：

< Grid >
           < Ellipse  Fill ="#FFFFFFFF"  Stroke ="#FF000000"  Margin ="61,36,100,0"  VerticalAlignment ="Top"  Height ="33" />
     </ Grid >

而另外一个名为EllipseGeometry的对象同样可以做到：

< GeometryDrawing   Brush ="Blue" >
          < GeometryDrawing .Geometry >
                     < EllipseGeometry  Center ="50,50"  RadiusX ="20"  RadiusY ="45"   />
          </ GeometryDrawing.Geometry >
          < GeometryDrawing .Pen >
                       < Pen  Thickness ="1"  Brush ="Black"   />
          </ GeometryDrawing.Pen >
</ GeometryDrawing >

向后者这样由几何图形名称加Geometry后缀的，就是今天我们要讨论的几何图形.
我们可以发现， Ellipse继承于Shape类，EllipseGemotry继承于Geometry类，虽然我们利用它们都可以绘制圆形，但EllipseGeometry比Ellipse是更轻量级的类，我们使用它可以获得更好的性能效益，但EllipseGeometry不支持WPF布局系统（Layout）、输入和焦点。这也是Shape与Geometry的区别。
我们也可以使用C#代码像传统的绘制（OnPaint）一样来自定义我们的绘制：

protected   override   void  OnRender(DrawingContext dc)
         {
            base.OnRender(dc);

            Geometry ellipse = new EllipseGeometry(new Point(100, 70), 100, 50);
            GeometryDrawing drawing = new GeometryDrawing(Brushes.LightBlue, new Pen(Brushes.Green,1), ellipse);

            dc.DrawDrawing(drawing);
        }

效果如下图：

其他基本几何图形（如RectangleGeometry,LineGeometry等）与此类似。

2, 绘制图片
最简单的使用图片的方式当然是利用Image控件，就像以前我们使用PictureBox一样，但更多的我们是使用自定义方式来绘制，ImageDrawing 对象为我们绘制图片提供了方便。

  protected   override   void  OnRender(DrawingContext dc)
         {
            base.OnRender(dc);
            BitmapImage bmp = new BitmapImage(new Uri("http://images.cnblogs.com/logo.gif", UriKind.Absolute));
            ImageDrawing drawing = new ImageDrawing(bmp, new Rect(10, 10, 326, 43));
            dc.DrawDrawing(drawing);
        }

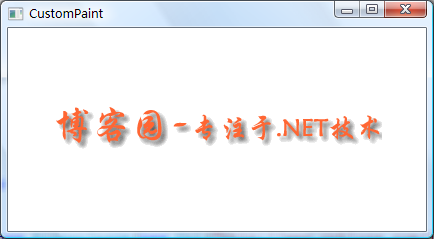

效果如下:


3,绘制文本

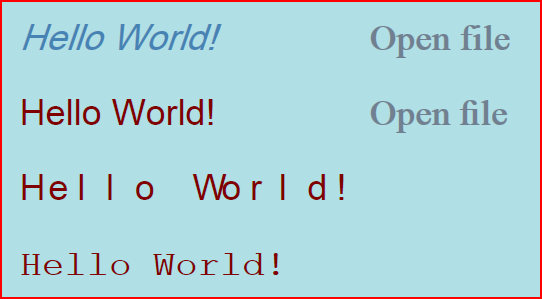

在WPF中我们可以高度定制文本的绘制，这需要了解GlyphRunDrawing类以及GlyphRun对象，其实在我们使用TextBlock时经常使用GlyphRun对象，它包含了文本字体的很多细节属性，请参见SDK的GlyphRun类。

< Page
     xmlns ="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x ="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:PresentationOptions ="http://schemas.microsoft.com/winfx/2006/xaml/presentation/options"
    xmlns:mc ="http://schemas.openxmlformats.org/markup-compatibility/2006"
    mc:Ignorable ="PresentationOptions"
    Margin ="20"  Background ="White" >

     <!--  The example shows how to use different property settings of Glyphs objects.  -->
     < Canvas
         xmlns ="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x ="http://schemas.microsoft.com/winfx/2006/xaml"
        Background ="PowderBlue"
     >

         < Glyphs
             FontUri              = "C:\WINDOWS\Fonts\ARIAL.TTF"
            FontRenderingEmSize  = "36"
            StyleSimulations     = "ItalicSimulation"
            UnicodeString        = "Hello World!"
            Fill                 = "SteelBlue"
            OriginX              = "50"
            OriginY              = "75"
         />

         <!--  "Hello World!" with default kerning  -->
         < Glyphs
             FontUri              = "C:\WINDOWS\Fonts\ARIAL.TTF"
            FontRenderingEmSize  = "36"
            UnicodeString        = "Hello World!"
            Fill                 = "Maroon"
            OriginX              = "50"
            OriginY              = "150"
         />

         <!--  "Hello World!" with explicit character widths for proportional font  -->
         < Glyphs
             FontUri              = "C:\WINDOWS\Fonts\ARIAL.TTF"
            FontRenderingEmSize  = "36"
            UnicodeString        = "Hello World!"
            Indices              = ",80;,80;,80;,80;,80;,80;,80;,80;,80;,80;,80"
            Fill                 = "Maroon"
            OriginX              = "50"
            OriginY              = "225"
         />

         <!--  "Hello World!" with fixed-width font  -->
         < Glyphs
             FontUri              = "C:\WINDOWS\Fonts\COUR.TTF"
            FontRenderingEmSize  = "36"
            StyleSimulations     = "BoldSimulation"
            UnicodeString        = "Hello World!"
            Fill                 = "Maroon"
            OriginX              = "50"
            OriginY              = "300"
         />

         <!--  "Open file" without "fi" ligature  -->
         < Glyphs
             FontUri              = "C:\WINDOWS\Fonts\TIMES.TTF"
            FontRenderingEmSize  = "36"
            StyleSimulations     = "BoldSimulation"
            UnicodeString        = "Open file"
            Fill                 = "SlateGray"
            OriginX              = "400"
            OriginY              = "75"
         />

         <!--  "Open file" with "fi" ligature  -->
         < Glyphs
             FontUri              = "C:\WINDOWS\Fonts\TIMES.TTF"
            FontRenderingEmSize  = "36"
            StyleSimulations     = "BoldSimulation"
            UnicodeString        = "Open file"
            Indices              = ";;;;;(2:1)191"
            Fill                 = "SlateGray"
            OriginX              = "400"
            OriginY              = "150"
         />

     </ Canvas >


</ Page >
