一、软件下载

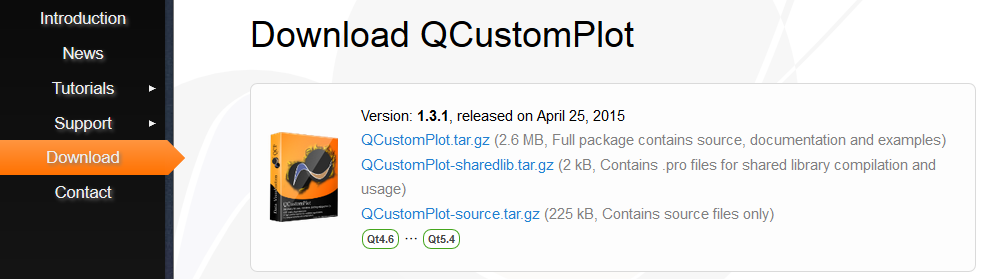

下载地址：http://www.qcustomplot.com/index.php/download

这里推荐下载第一个链接的内容：

注：这里的第三方库要放在非中文目录下。

二、配置

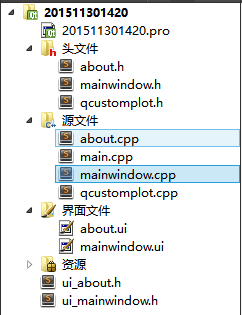

（1）、新建工程，并且添加头文件qcustomplot.h和源文件qcustomplot.cpp。

（2）、在工程pro文件末尾添加printsupport：

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets printsupport

（3）、进入图形设计界面，添加widget控件，对着所添加的widget区域点击右键，选择“提升为”按钮，提升类名称输入“QCustomPlot”，点击添加。

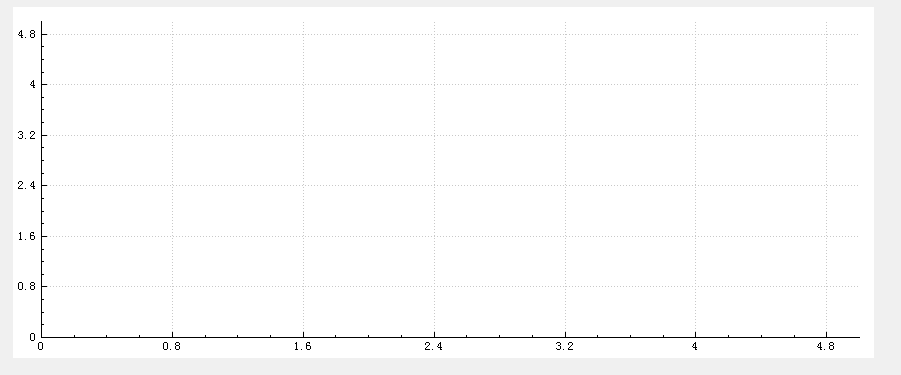

（4）、运行程序，如下所示：

至此，QCustomPlot已经配置完毕。

注：默认情况下是x：0~4.8，y:0~4.8。

三、绘图

原理：

QCustomPlot是一个绘图板的类，它继承于Widget，界面中的Widget类提升为QCustomPlot才能够绘图。

QCustomPlot中的每一个曲线是一个Graph对象，凡是跟显示数据有关的就对Graph进行操作或调用Graph对象提供的方法。

一个QCustomPlot里有四个坐标轴，其中xAxis和yAxis就是我们上图看到的x和y坐标轴，还有两个坐标轴xAxis1和yAxis1为上方和右方的x、y坐标，默认隐藏，可以通过程序设计显示。

步骤：

（1）、首先将上面提升为QCustomPlot类的容器界面的对象widget重命名为qCustomPlot。

（2）、在主类Widget构造函数中添加如下代码，即可绘制一个标准标准的y=x^3的曲线。

Widget::Widget(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::Widget)
{
    ui->setupUi(this);

    //定义两个可变数组存放绘图的坐标数据
    QVector<double> x(101),y(101);//分别存放x和y坐标的数据,101为数据长度
    //添加数据，我们这里演示y=x^3,为了正负对称，我们x从-10到+10
    for(int i=0;i<101;i++)
    {
        x[i] = i/5 - 10;
        y[i] = x[i] * x[i] * x[i];
    }

    //向绘图区域QCustomPlot(从widget提升来的)添加一条曲线
    ui->qCustomPlot->addGraph();
    //添加数据
    ui->qCustomPlot->graph(0)->setData(x,y);

    //设置坐标轴标签名称
    ui->qCustomPlot->xAxis->setLabel("x");
    ui->qCustomPlot->yAxis->setLabel("y");

    //设置坐标轴显示范围,否则我们只能看到默认的范围
    ui->qCustomPlot->xAxis->setRange(-11,11);
    ui->qCustomPlot->yAxis->setRange(-1100,1100);

    //重绘，这里可以不用，官方例子有，执行setData函数后自动重绘
    //我认为应该用于动态显示或者是改变坐标轴范围之后的动态显示，我们以后探索
    //ui->qCustomPlot->replot();

}

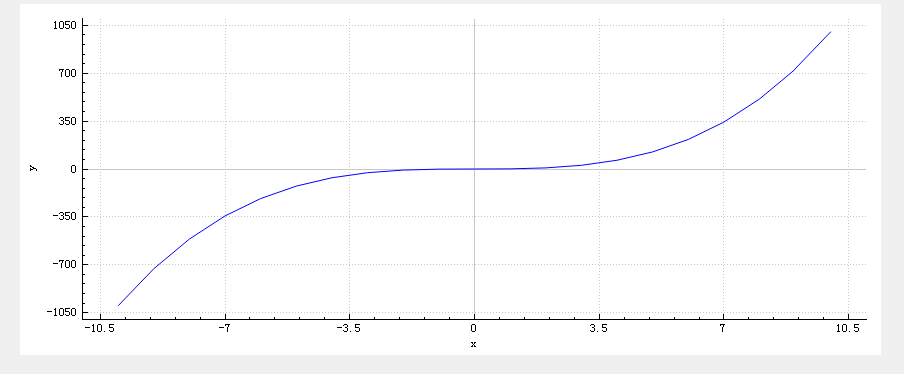

图形如下所示：
