组网需求：
如图1所示，AC直接与AP连接。企业分支机构为了保证工作人员可以随时随地的访问公司网络，需要通过部署WLAN基本业务实现移动办公。
具体要求如下：
提供名为“test”的无线网络。
工作人员分配到的IP地址网段为192.168.11.0/24。

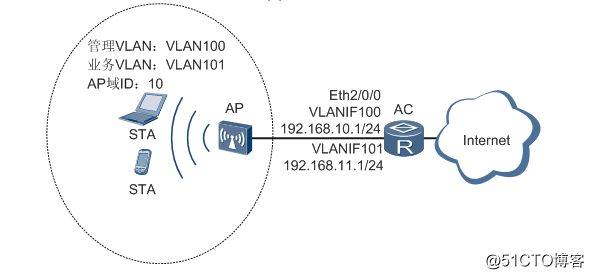

图1 小型网络WLAN基本业务组网图
配置思路：
采用如下的思路配置小型网络的WLAN基本业务：
配置AP和AC，实现二层互通。
在AC上配置基于接口的DHCP服务器为STA和AP分配IP地址。
配置AC的系统参数，包括国家码、AC ID、运营商标识和AC与AP之间通信的源接口。
配置AP上线的认证方式，并把AP加入AP域中，实现AP正常工作。
配置VAP，下发WLAN业务，实现STA访问WLAN网络。
配置AP对应的WMM模板、射频模板，使用WMM模板和射频模板的默认配置，并在射频模板下绑定WMM模板，实现STA与AP之间的无线通信参数配置。
配置WLAN-ESS接口，实现无线侧报文到达AC后能够送至WLAN业务处理模块处理。
配置AP对应的安全模板、流量模板，使用安全模板和流量模板的缺省配置，配置服务集并在服务集下绑定WLAN-ESS接口、安全模板、流量模板，实现STA接入网络安全策略及QoS控制。
配置VAP并下发，实现STA能够通过WLAN网络访问Internet。
配置步骤：
1. 配置AP与AC之间网络互通
# 将接口Eth2/0/0加入VLAN100（管理VLAN）和VLAN101（业务VLAN）。
说明：
建议在AC连接AP的接口Eth2/0/0上配置端口隔离，如果不配置端口隔离，可能会在VLAN内存在不必要的广播报文，或者导致不同AP间的WLAN用户二层互通的问题。
<Huawei> system-view [Huawei] sysname AC [AC] vlan batch 100 101 [AC] interface ethernet 2/0/0 [AC-Ethernet2/0/0] port link-type trunk [AC-Ethernet2/0/0] port trunk pvid vlan 100 [AC-Ethernet2/0/0] port trunk allow-pass vlan 100 101 [AC-Ethernet2/0/0] port-isolate enable [AC-Ethernet2/0/0] quit
2. 配置AC作为DHCP服务器，为STA和AP分配IP地址
# 配置基于接口地址池的DHCP服务器，其中，VLANIF100接口为AP提供IP地址，VLANIF101为STA提供IP地址。
[AC] dhcp enable [AC] interface vlanif 100 [AC-Vlanif100] ip address 192.168.10.1 24 [AC-Vlanif100] dhcp select interface [AC-Vlanif100] quit [AC] interface vlanif 101 [AC-Vlanif101] ip address 192.168.11.1 24 [AC-Vlanif101] dhcp select interface [AC-Vlanif101] quit
3. 配置AC的系统参数
# 配置AC的国家码。
[AC] wlan ac-global country-code cn
# 配置AC ID和运营商标识。
[AC] wlan ac-global ac id 1 carrier id other
# 配置AC的源接口。
[AC] wlan ac [AC-wlan-view] wlan ac source interface vlanif 100
4. 在AC上管理AP
# 现场获取AP的MAC地址后，查看AP的设备类型ID。
[AC-wlan-view] display ap-type all [AC-wlan-view] display ap-type all All AP types information: ------------------------------------------------------------------------------ ID Type ------------------------------------------------------------------------------ 0 WA601 1 WA631 2 WA651 3 WA602 4 WA632 5 WA652 6 WA603SN 7 WA603DN 8 WA633SN 11 WA603DE 12 WA653DE 14 WA653SN 17 AP6010SN-GN 18 WA615DN-AGN 19 AP6010DN-AGN 20 WA635SN-GN 21 AP6310SN-GN 22 WA655DN-AGN 23 AP6510DN-AGN 25 AP6610DN-AGN 27 AP7110SN-GN 28 AP7110DN-AGN 29 AP5010SN-GN 30 AP5010DN-AGN 31 AP3010DN-AGN ------------------------------------------------------------------------------ Total number: 25
# 根据查询到的AP设备类型ID，离线添加AP。假设AP的类型为AP6010DN-AGN，其MAC地址为60de-4476-e360。
[AC-wlan-view] ap-auth-mode mac-auth [AC-wlan-view] ap id 0 type-id 19 mac 60de-4476-e360 [AC-wlan-ap-0] quit
说明：
ap-auth-mode命令缺省情况下为MAC认证，如果之前没有修改其缺省配置，可以不用执行ap-auth-mode mac-auth。
# 配置AP域并将AP加入到AP域。
[AC-wlan-view] ap-region id 10 [AC-wlan-ap-region-10] quit [AC-wlan-view] ap id 0 [AC-wlan-ap-0] region-id 10 [AC-wlan-ap-0] quit
# 将AP上电后，可以查看到AP的“AP State”字段为“normal”。
[AC-wlan-view] display ap all All AP information(Normal-1,UnNormal-0): ------------------------------------------------------------------------------ AP AP AP Profile AP AP /Region ID Type MAC ID State Sysname ------------------------------------------------------------------------------ 0 AP6010DN-AGN 60de-4476-e360 0/10 normal ap-0 ------------------------------------------------------------------------------ Total number: 1
5. 配置WLAN业务参数
# 创建名为“wmm”的WMM模板。
[AC-wlan-view] wmm-profile name wmm id 1 [AC-wlan-wmm-prof-wmm] quit
# 创建名为“radio”的射频模板，绑定WMM模板“wmm”。
[AC-wlan-view] radio-profile name radio id 1 [AC-wlan-radio-prof-radio] wmm-profile name wmm [AC-wlan-radio-prof-radio] quit [AC-wlan-view] quit
# 创建WLAN-ESS接口1。
[AC] interface wlan-ess 1 [AC-Wlan-Ess1] port link-type hybrid [AC-Wlan-Ess1] port hybrid pvid vlan 101 [AC-Wlan-Ess1] port hybrid tagged vlan 101 [AC-Wlan-Ess1] quit
# 创建名为“security”的安全模板。
[AC] wlan ac [AC-wlan-view] security-profile name security id 1 [AC-wlan-sec-prof-security] quit
# 创建名为“traffic”的流量模板。
[AC-wlan-view] traffic-profile name traffic id 1 [AC-wlan-traffic-prof-traffic] quit
# 创建名为“test”的服务集并绑定WLAN-ESS接口、安全模板和流量模板。
[AC-wlan-view] service-set name test id 1 [AC-wlan-service-set-test] ssid test [AC-wlan-service-set-test] wlan-ess 1 [AC-wlan-service-set-test] security-profile name security [AC-wlan-service-set-test] traffic-profile name traffic [AC-wlan-service-set-test] service-vlan 101 [AC-wlan-service-set-test] quit
6. 配置VAP并下发
# 配置VAP。
[AC-wlan-view] ap 0 radio 0 [AC-wlan-radio-0/0] radio-profile name radio Warning: Modify the Radio type may cause some parameters of Radio resume defau lt value, are you sure to continue?[Y/N]:y [AC-wlan-radio-0/0] service-set name test [AC-wlan-radio-0/0] quit
# 提交配置。
[AC-wlan-view] commit ap 0 Warning: Committing configuration may cause service interruption,continue?[Y/N]:y
7. 验证配置结果
配置完成后，通过display vap ap 0 radio 0命令，可以查看到VAP已创建成功。
[AC-wlan-view] display vap ap 0 radio 0 All VAP Information(Total-1): SS: Service-set BP: Bridge-profile ---------------------------------------------------------------------------------------------------------------- AP ID Radio ID SS ID BP ID WLAN ID BSSID Type 0 0 1 - 1 60de-4476-e360 service ---------------------------------------------------------------------------------------------------------------- Total: 1
STA搜索到名为“test”的无线网络并正常关联后，在AC上执行display station asso-info命令，可以查看到用户已经接入到无线网络“test”中。
[AC-wlan-view] display station assoc-info ap 0 radio 0 ------------------------------------------------------------------------------ STA MAC AP-ID RADIO-ID SS-ID SSID ------------------------------------------------------------------------------ 9021-55dc-3e17 0 0 1 test ------------------------------------------------------------------------------ Total stations: 1
配置文件：
AC的配置文件
# sysname AC # vlan batch 100 to 101 # wlan ac-global carrier id other ac id 1 # dhcp enable # interface Vlanif100 ip address 192.168.10.1 255.255.255.0 dhcp select interface # interface Vlanif101 ip address 192.168.11.1 255.255.255.0 dhcp select interface # interface Ethernet2/0/0 port link-type trunk port trunk pvid vlan 100 port trunk allow-pass vlan 100 to 101 port-isolate enable group 1 # interface Wlan-Ess1 port hybrid pvid vlan 101 port hybrid tagged vlan 101 # wlan ac wlan ac source interface vlanif100 ap-region id 10 ap id 0 type-id 19 mac 60de-4476-e360 sn AB35015384 region-id 10 wmm-profile name wmm id 1 traffic-profile name traffic id 1 security-profile name security id 1 service-set name test id 1 wlan-ess 1 ssid test traffic-profile id 1 security-profile id 1 service-vlan 101 radio-profile name radio id 1 wmm-profile id 1 ap 0 radio 0 radio-profile id 1 service-set id 1 wlan 1 # return
