用Powerdesigner画出更漂亮的用例图

2019独角兽企业重金招聘Python工程师标准>>>

    首先，新建工程。先打开Powerdesigner，新建一个工程：如下图1可以在菜单栏选择文件New Project，也可以在工具栏直接单击新建项目的工具选项。

图1：新建项目

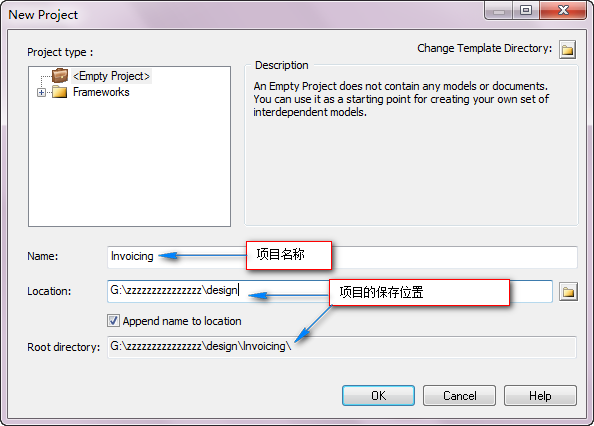

图2：选择项目名称和目录

    新建模型。新建一个用例模型：如下图3可以在菜单栏选择文件New Project，也可以在工具栏直接单击新建模型的工具选项。



图3：新建模型（model）

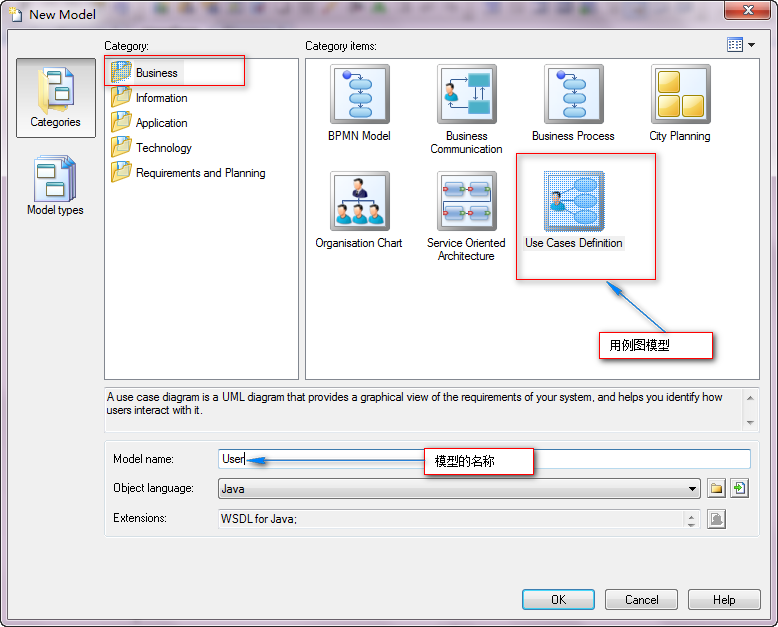

图4：选择业务模型下的用例图模型

    如图4选择业务模型（Business）下的用例图模型（Use Case Definition），输入模型的名字，选择语言，单击OK就可以了。

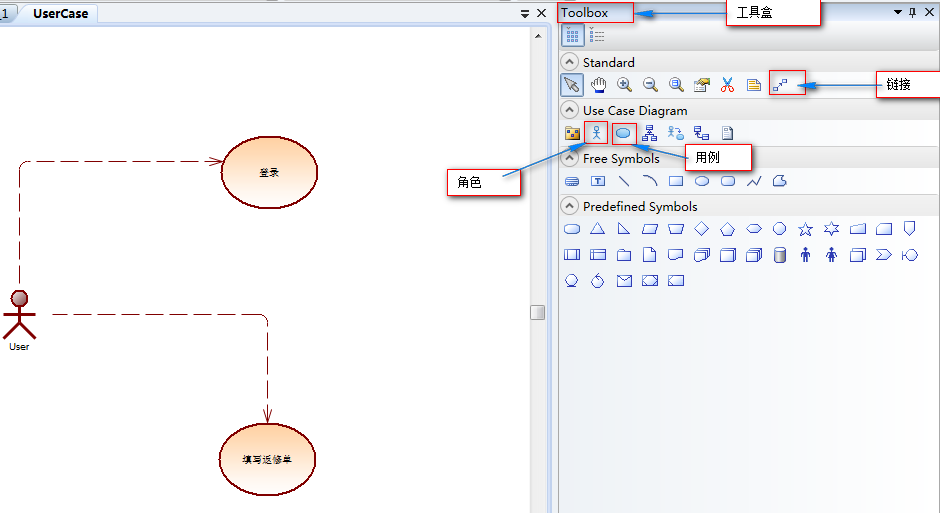

图5：用例图

    如图5，在工具盒（ToolBox）中选择角色（Actor,小人图）和用例（Case，椭圆图）以及连接就可以画用例图了。注意这里我们这里选择连接（Linked Traceability）,而不是关联（Association）来作为连接线。您可以根据您的具体需求选择适合自己的连接线。

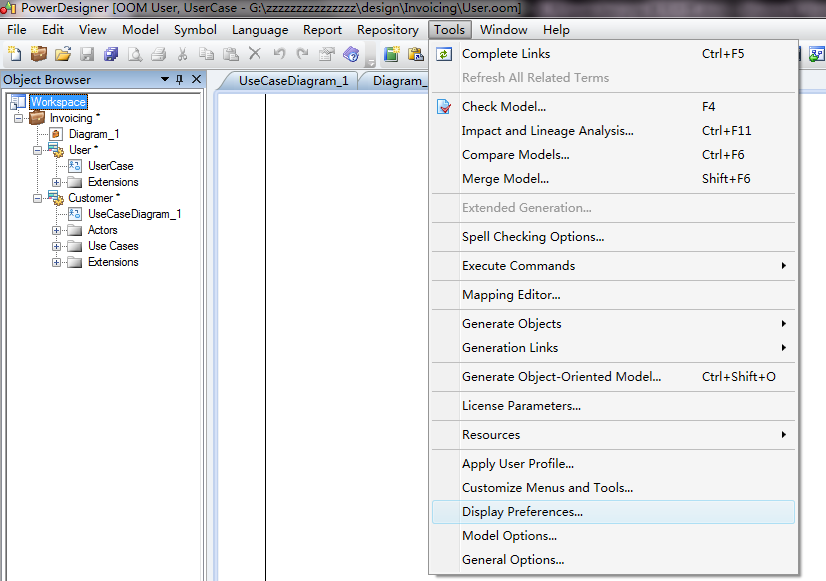

    上图5，的用例图看上去是不是有一点怪怪的，没事在Powerdesigner中我们的可定制性还是比较强的。我们来更改一下我们的Powerdesigner设置就可以了。选择菜单栏上的Tools菜单下的Display Prefereces子菜单，如下图6所示：

图6：Display Prefereces

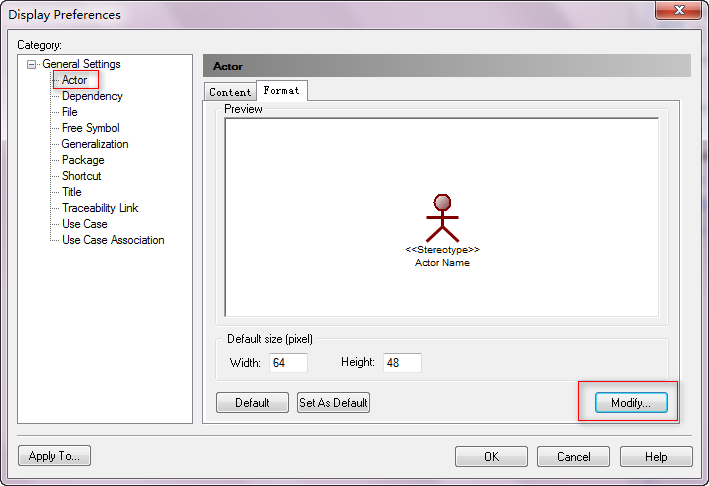

图7：更改Actor的属性

    如图7所示，我们可以选择Actor选项，然后单击Modify按钮，如下图8所示，我们可以设置Actor的线的风格，背景，字体等属性。

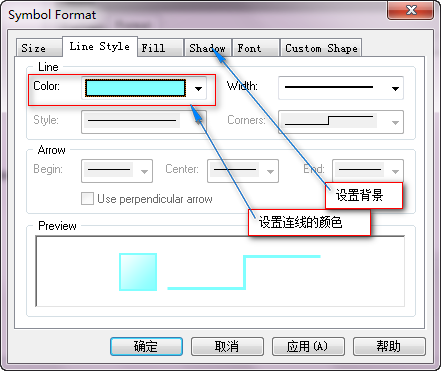

图8：设置颜色背景等

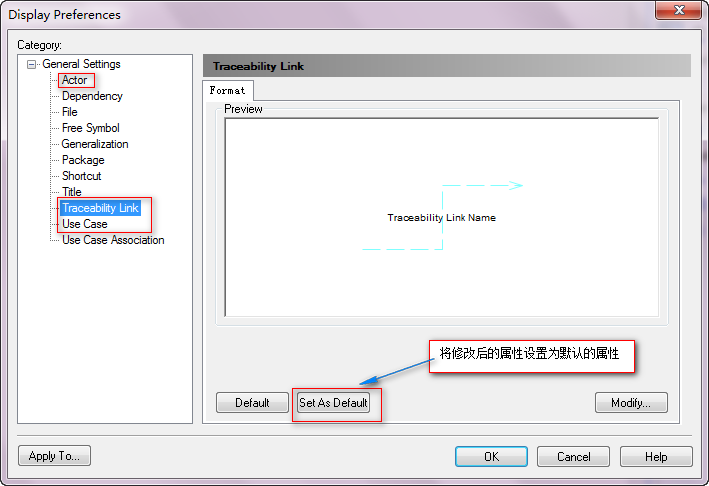

图9：保存设置

    在用例图中我们主要设置Actor（角色）,连接（Traceability Link），用例（Use Case）三个选项。更改完后，我们可以单击Set As Default按钮把我们修改后的属性作为默认值。最后单击OK就可以了。

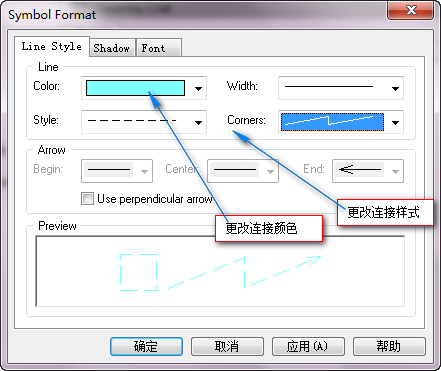

    在画用例图的时候，对整体效果影响最大的就是连接线了，所以如下图10我们可以设置一下连接线的风格（Traceability Link选项）

    除了颜色，字体，风格（Style）最重要的就是Corners了，它可以更改连接样式，它有直线、折线等风格，如果要画直线，选择如图10Coners下的第一个就可以了。

图10：设置Traceability属性

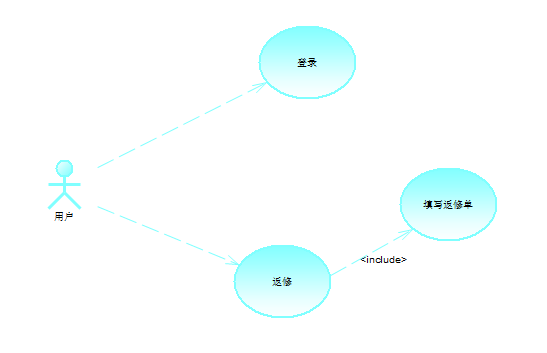

图11：修改后的效果

    如图11就是修改后画出的用例图的效果，有没有感觉好一点了呢？
