实验名称：快速生成树协议RSTP的配置

实验目的：理解快速生成树协议RSTP的配置及原理

背景描述：  某学校为了开展计算机教学和网络办公，建立了一个计算机教室和一个校办公区，这两处的计算机网络通过两台交换机互连组成内部校园网，为了提高网络的可靠性，网络管理员用2条链路将交换机互连，现要在交换机上做适当配置，使网络避免环路。

实验步骤：

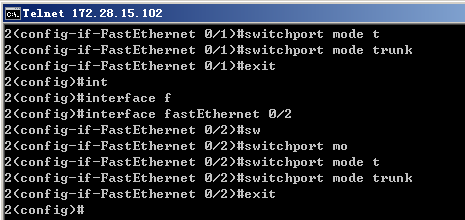

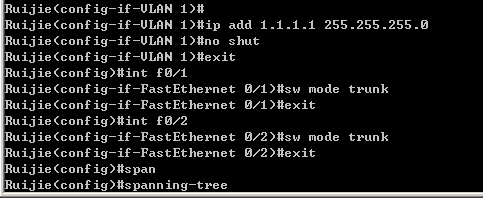

  1. 配置两台交换机的主机名，管理ip地址和trunk。

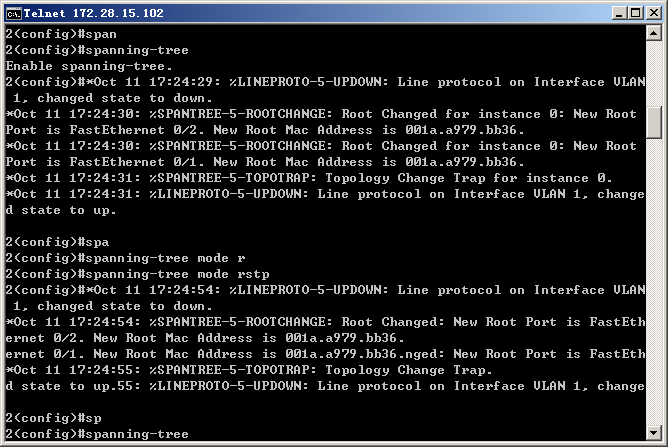

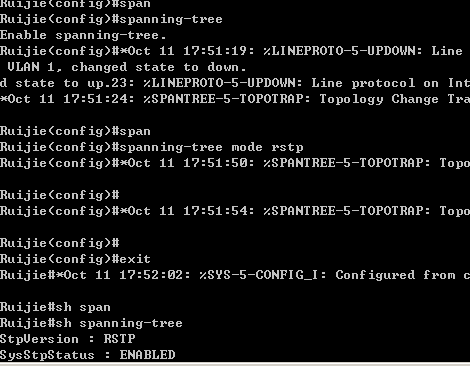

  2. 在两台交换机上启用rstp。

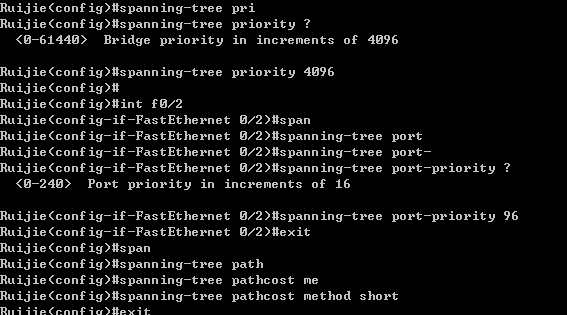

  3. 指定网桥。

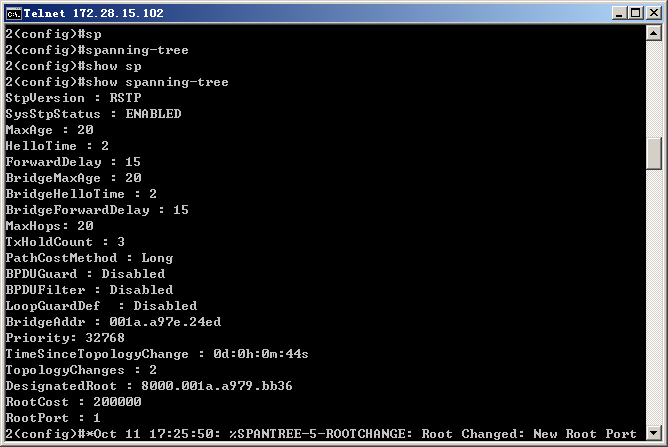

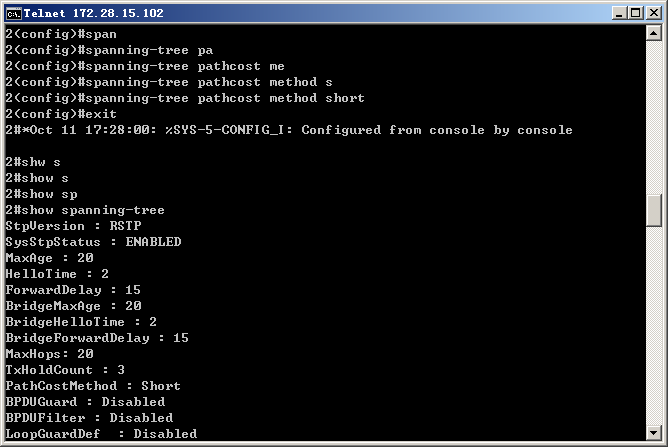

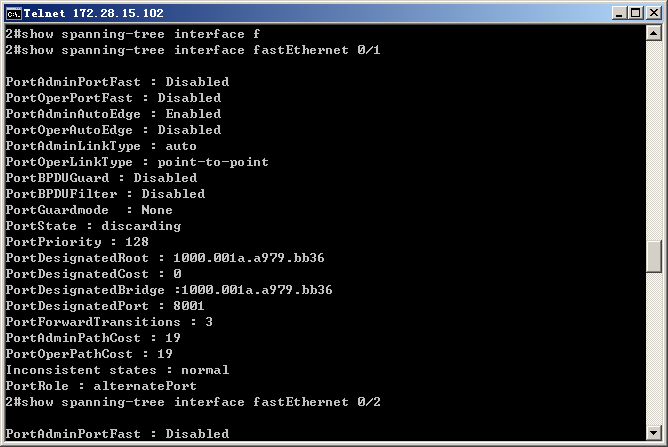

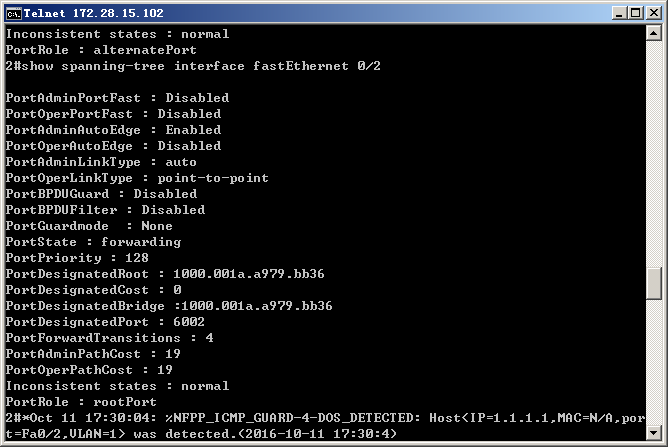

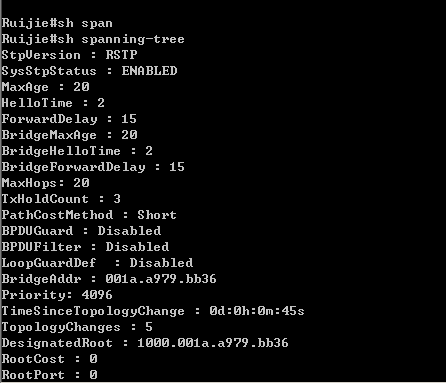

查看生成树配置。
