什么是CAD区域覆盖？CAD区域覆盖是对图中某一区域的内容进行遮盖，使该区域内容不显示。这在绘制CAD图纸文件时也是一种常见的操作，那么该如何去进行操作呢？

　　1.首先需要准备一款专业的CAD编辑器，小编推荐使用迅捷CAD编辑器

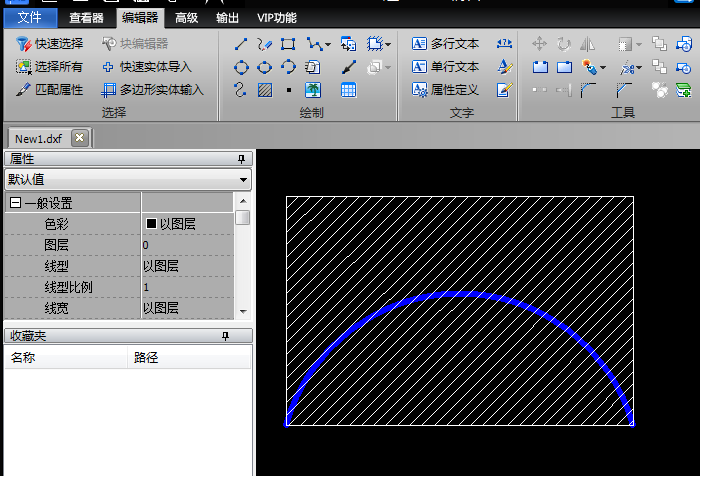

2.开始运行软件，将需要进行操作的图纸文件打开，切换到“编辑器”菜单面板上

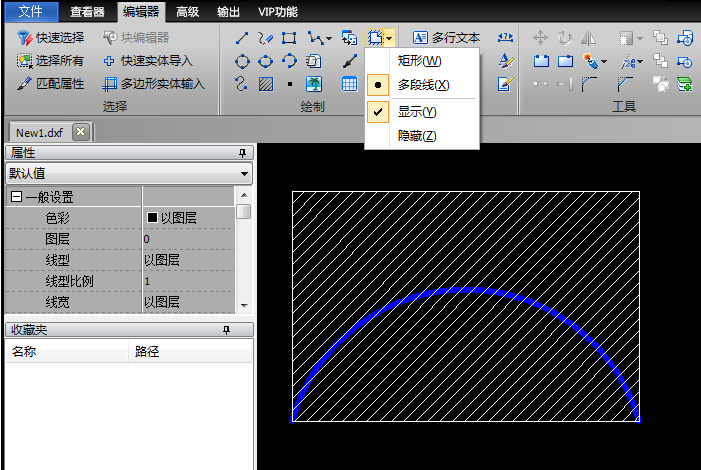

3.在绘制工具栏中点击“虚空”工具后面的下拉按钮，选择“矩形”或“多段线”，多段线绘制的是多边形图形区域。

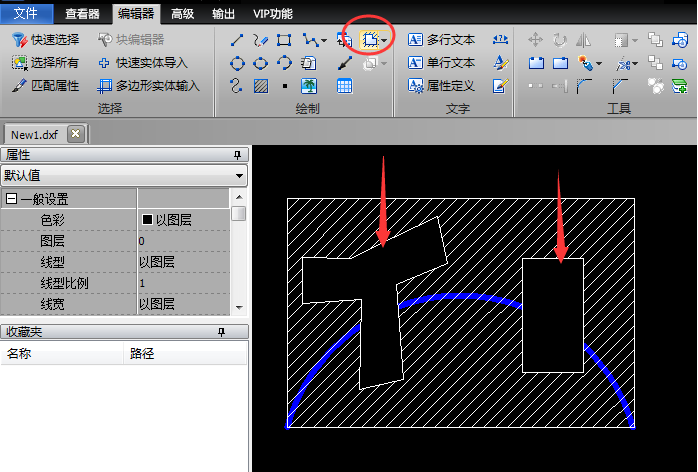

4.选择“虚空”工具后，在图中绘制一个图形区域，绘制方法与绘制一般图形方法一样，绘制完成后就可以看到该图形区域内容被覆盖住了。

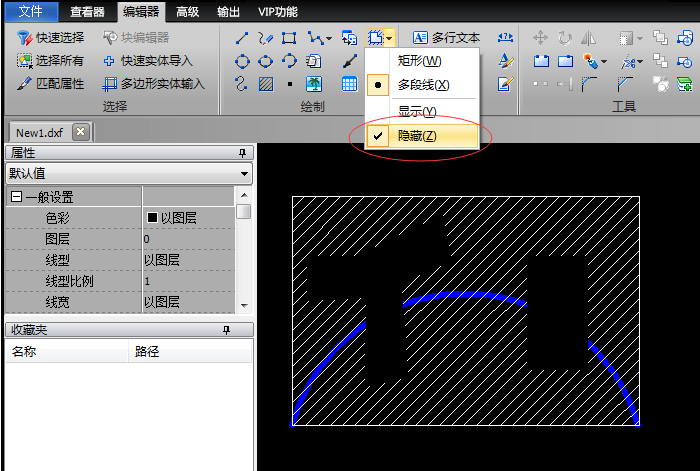

5.在虚空工具的下拉菜单中选择“显示”或“隐藏”就可以显示或者隐藏虚空图形的边框。

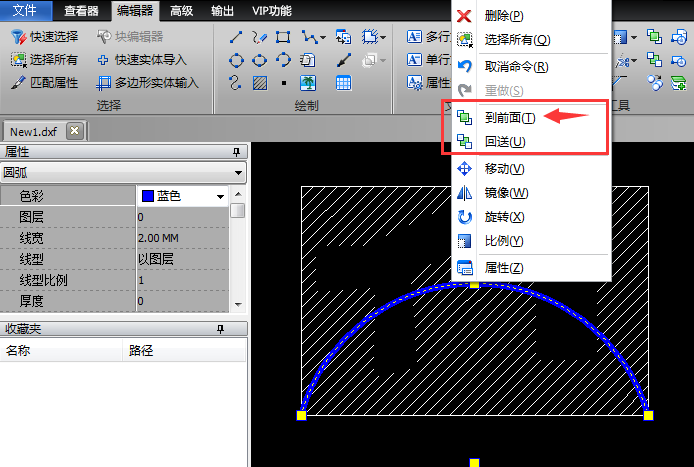

　6.需要注意的是，虚空图形与其他图形对象一样均可以设置覆盖顺序。在选择对象后，点击鼠标右键，在弹出的快捷菜单中选择“到前面”或“回送”命令，或点击“前置”、“后置”工具。即可将图形调至最前或最后。

　　以上就是在CAD中设置区域覆盖的操作方法，通过“虚空”工具就可以对图形区域进行遮盖，需要的朋友可以来看一下！
