针管盐水电池

继上次塑料药瓶盐水电池做成后,观察的结果是,只要有盐水就一直强劲供电,运行了半月时间,盐水严重脱水,盐粒溢出,估计是毛细效应造成的,于是改造为现在的针管盐水电池。从2012年1月6日完成启用后,到现在已经近一个半月,给图中的液晶电子表供电依然不减,正在观察其电能何时OVER。建议围观的网友们能够制作一套,材料都好找,制作难度不高。


  正面效果图



针管盐水电池

  背面效果图(露馅了针管盐水电池,比较坷碜)



针管盐水电池

  制作材料及过程:

  1、泡沫塑料一块(用来做底座)

  2、废旧一号电池

  3、损坏的电源插座(主要用到里面的铜片)

  4、用完的油笔、水笔等外套管(用于装饰)

  5、两只相同的旧注射器(我用的是30mL的)

  6、导线若干



针管盐水电池

  制作过程

  1、将注射器活塞作如下处理,截掉,留下塞子部分作容器盖。



针管盐水电池

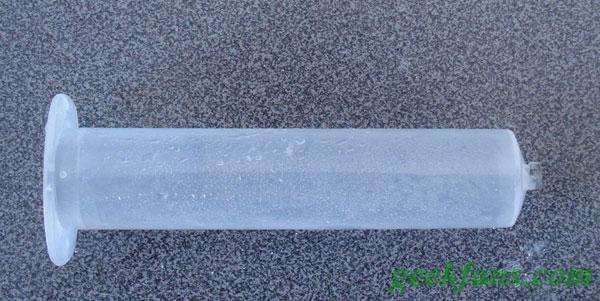

  2、将注射器口点燃,快要烧到尽头时,把它按在金属体上,使其熄灭,利用熔化的塑料封口,此时针管就变成个无孔的塑料容器了。为防止封口不严,向里面倒入一些水,检查其密封性能。



针管盐水电池

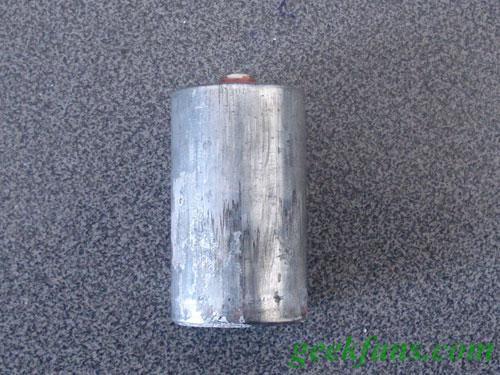

  3、剥去电池商标外包装,露出里面的银灰色的金属即是我们需要的金属电极锌片。



针管盐水电池

  4、取下这层锌片,沿红线部分剪下,压平整,当本制作的电源负极。(靠近电池塑料盖部位锌片最好,因为它基本上没参与原电池的化学反应,电池终结后,这个部位还是原生态,相当于电池厂家赠送我们一条锌片)



针管盐水电池

  5、取出废插座里的铜片,加工一下,当作电源的正极。把两金属片用锉、砂纸进行打磨,露出纯金属部分。



针管盐水电池

  6、取一水杯,倒入半杯温水,往水里加食盐,同时用筷子搅拌,直到不再溶解为止。

  7、将饱和食盐水倒入针管中,放入一对金属片,测试结果,空载电压约0.75V,一节盐水电池制作完成。



针管盐水电池

  8、将两只盐水电池串联起来,安放在泡沫塑料底座上,稍加修饰,完工。


  需要说明的是,本盐水电池由于用到的都是最基本的材料,所以它的输出电流不可能匹敌普通的干电池,只能供给弱电流电器,再者它的锌片变化很明显,今天看到铜片表面没什么变化,锌片表面已经变黑,如图所示,这样可能会影响到它以后的继续反应能力,建议在制作之初,将锌片边缘处剪一些锯齿状,使其反应面扩大,延长使用时间。



针管盐水电池
