YUV420的数据格式

2019独角兽企业重金招聘Python工程师标准>>>

1.YUV数据简介：

YUV色彩模型来源于RGB模型，

该模型的特点是将亮度和色度分离开，从而适合于图像处理领域。

                    YUV定义：分为三个分量，Y表示明亮度（Luma），UV表示色度（Chroma）

                    YUV格式：planar和packed。planar：先存储所有像素的Y，再存储所有像素的U，然后V；packed：每个像素的YUV连续交叉存储

                      YUV4:2:0 ：有两种格式分别为YUV420sp和YUV420p

 YUV420p(YV12,YU12)：YUV分为3个平面，Y一个平面，U一个平面，V一个平面(Cb、Cr的含义等同于U、V)



 YUV420sp(NV12,NV21)：Y一个平面，UV一个平面

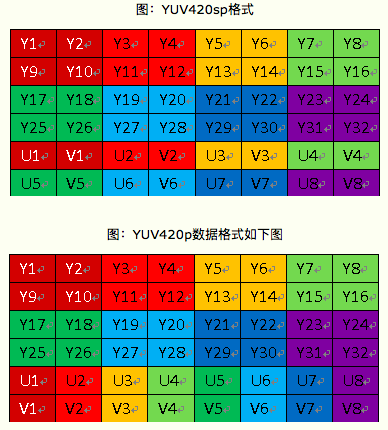

分辨率为8*4的YUV图像，他们的格式如下图：

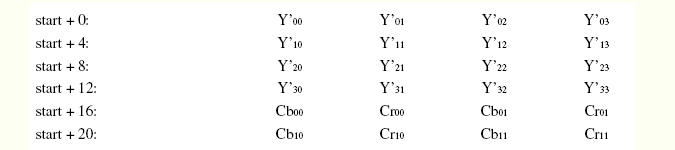

YUV420p图片数据存储：

假设一张分辨率为a*b的图片，已知Y，U，V各占一个字节，共有a*b个像素，那么有a*b个Y，a*b／4个U，a*b／4个V，那么共有a*b*3/2个字节；0到a*b-1个字节为Y，a*b到a*b+a*b／4为U，a*b／4+1到a*b／4+1+a*b为V。

YUV和RGB互转：

应用：模拟领域

Y'= 0.299*R' + 0.587*G' + 0.114*B'

U'= -0.147*R' - 0.289*G' + 0.436*B' = 0.492*(B'- Y')

V'= 0.615*R' - 0.515*G' - 0.100*B' = 0.877*(R'- Y')

R' = Y' + 1.140*V'

G' = Y' - 0.394*U' - 0.581*V'

B' = Y' + 2.032*U'

YCbCr模型来源于YUV模型。YCbCr是 YUV 颜色空间的偏移版本.

应用：数字视频，ITU-R BT.601建议

Y’ = 0.257*R' + 0.504*G' + 0.098*B' + 16

Cb' = -0.148*R' - 0.291*G' + 0.439*B' + 128

Cr' = 0.439*R' - 0.368*G' - 0.071*B' + 128

R' = 1.164*(Y’-16) + 1.596*(Cr'-128)

G' = 1.164*(Y’-16) - 0.813*(Cr'-128) - 0.392*(Cb'-128)

B' = 1.164*(Y’-16) + 2.017*(Cb'-128)
