2018.12.2 频谱分析

1基础概念：

时域：用示波器，观察信号的波形信息 （幅度 周期 频率 ）

频域：频谱分析仪，观察信号的频率分布信息（频率 功率 谐波 杂波 噪声 干扰 失真）

调制域：适量分析仪，信号的矢量信息（幅度误差，矢量误差，相位误差）

2 频谱仪测试原理：

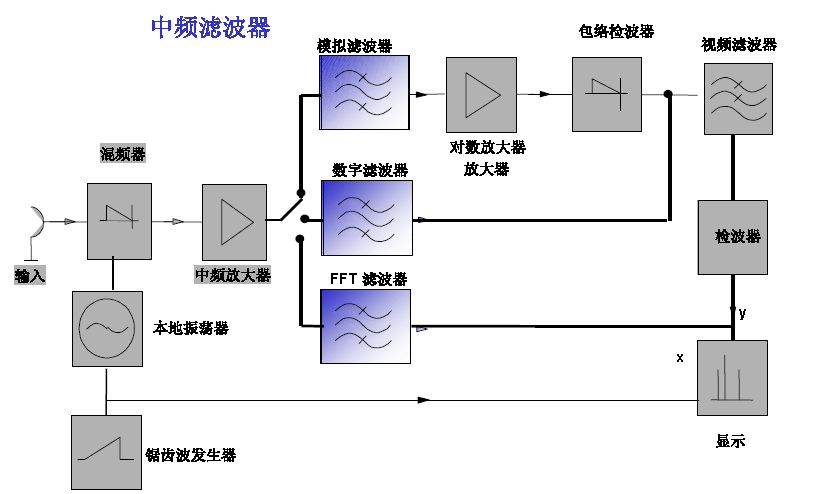

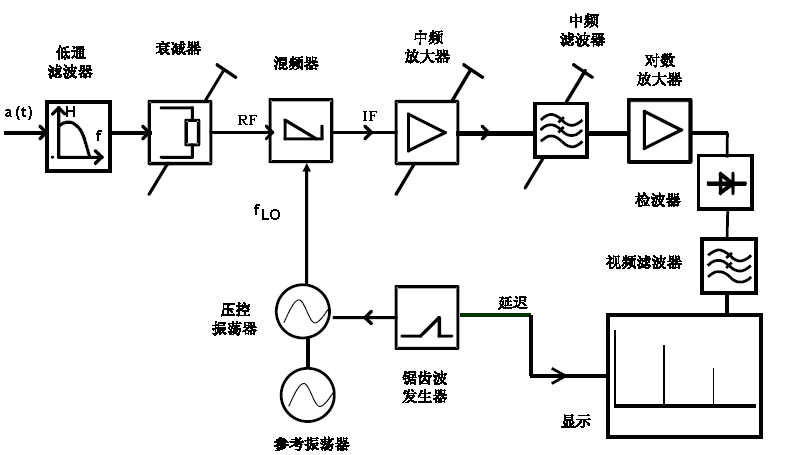

工作原理如下图



 3仪器设置

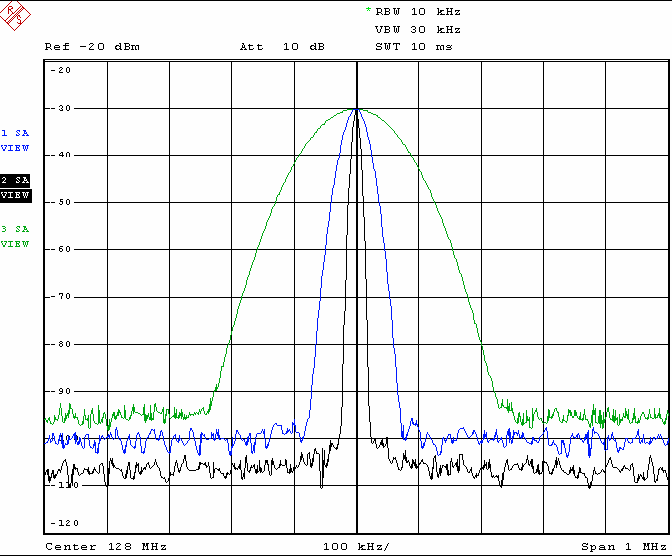

RBW设置对测试的影响：

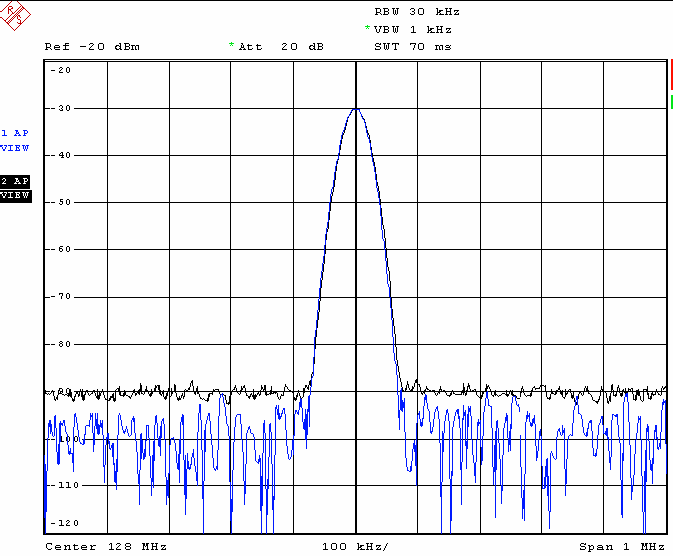

VBW设置/Sweep

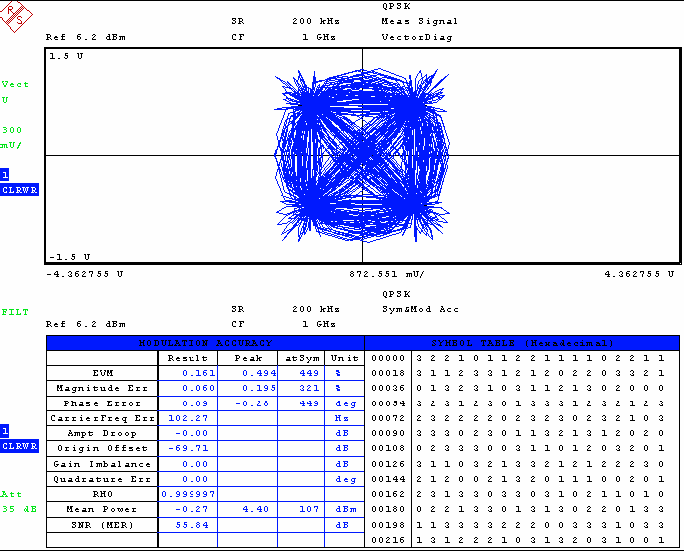

矢量信号分析(FSQ)

标准信号：设置通信标准
非标准信号：设置调制方式/速率/滤波器/Burst设置

后记：仪器的错误信息指示



Uncal：没有校准，设置不合理,仪器故障。
Lounl:仪器故障

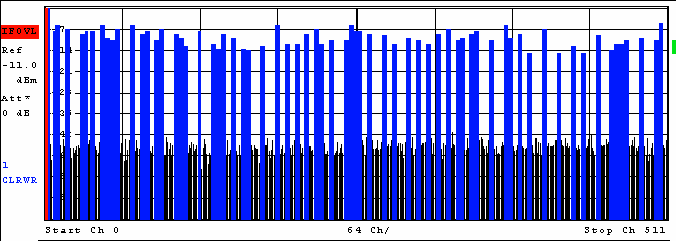

IFOVL/Ovld：输入过载，调整输入参考电平或衰减。
Ref：设置为外部参考，但没有连接。
红色小方块（右上角）：运行忙或测试结果不可信。
