设置DHCP中继代理，帮助广播跨越不同VLAN。给不同VLAN下的客户机提供DHCP服务;...

试验项目（目的）：设置DHCP中继代理，帮助广播跨越不同VLAN。给不同VLAN下的客户机提供DHCP服务；
试验环境：GNS3模拟器上创建如下拓扑图、虚拟机上开启Linux系统并配置好IP。两台PC利用DHCP自动分配其指定网段的地址。
提示--DHCP服务器软件：光盘中的dhcp-4.1.1-38.p1.el6.centos.x86_64.rpm
主配置文件：/etc/dhcp/dhcpd.conf
执行程序： /usr/sbin/dhcpd、 /usr/sbin/dhcrelay
服务脚本： /etc/init.d/dhcpd、 /etc/init.d/dhcrelay
执行参数配置：/etc/sysconfig/dhcpd
DHCP中继配置：/etc/sysconfig/dhcrelay
试验过程如下:

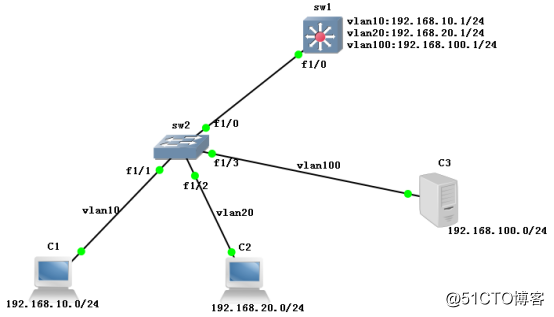

1.首先在GNS3模拟器上创建如下拓扑图，并标明配置信息：

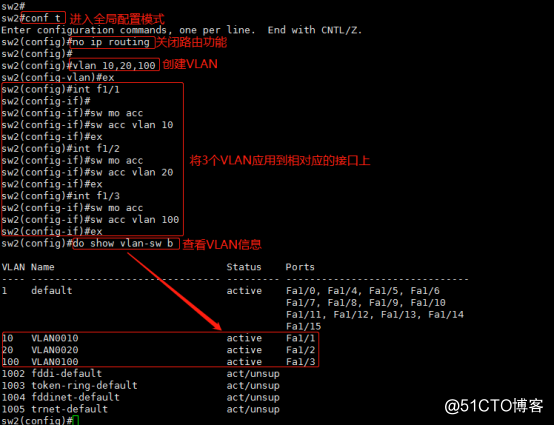

2.接下来进入二层交换机sw2的全局配置模式，关掉路由功能。再创建3个VLAN应用到相对应的接口。如下图所示：

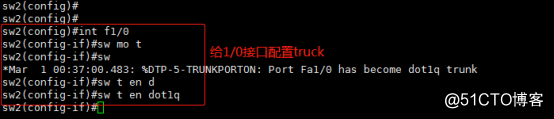

3.接下来再进入接口1/0，配置truck中继链路。如下图所示：

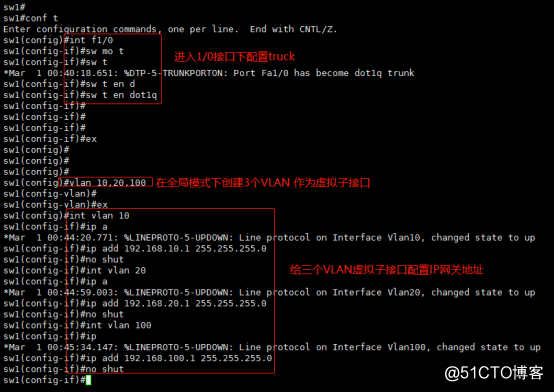

4.接下来再对三层交换机sw1进行配置，先进入接口1/0配置truck中继链路；然后在全局配置模式下创建3个与之前相对应的VLAN作为接口1/0的虚拟子接口，并给三个VLAN虚拟子接口配置IP网关地址。如下图所示：

5.接下来首先打开Linux操作系统（下图所示）：
执行命令：mount /dev/sr0 /mnt 将光盘中的镜像文件挂载到mnt目录下
执行命令：dh -f 查看挂载信息

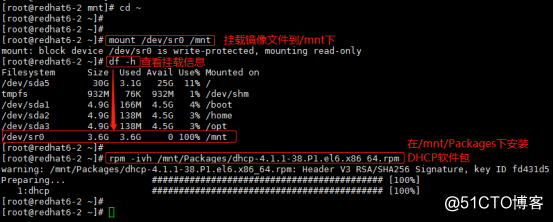

执行命令：rpm -ivh /mnt/Packages/dhcp-4.1.1-38.P1.el6.x86_64.rpm安装dhcp

6.接下来对DHCP配置文件进行修改（下图所示）：

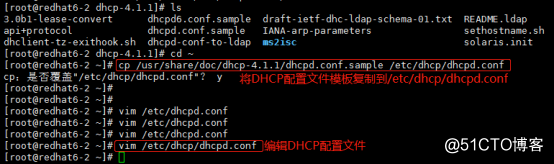

执行命令：cp /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf
先将DHCP配置文件模板复制到/etc/dhcp/dhcpd.conf下

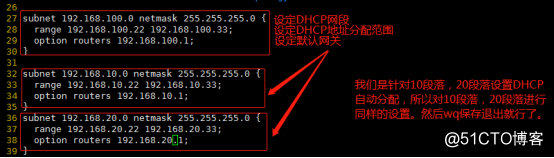

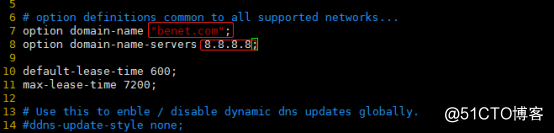

执行命令：vim /etc/dhcp/dhcpd.conf编辑DHCP配置文件。然后wq保存退出：

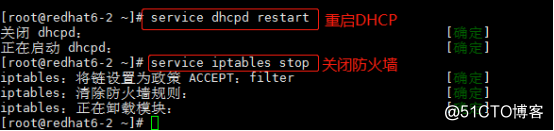

7.每次修改完DHCP配置文件后，需要重启一下DHCP；并关闭防火墙！如下图所示：

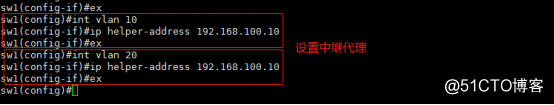

8.设置中继代理，帮助广播跨越不同VLAN。给不同VLAN下的客户机提供DHCP服务。如下图所示：

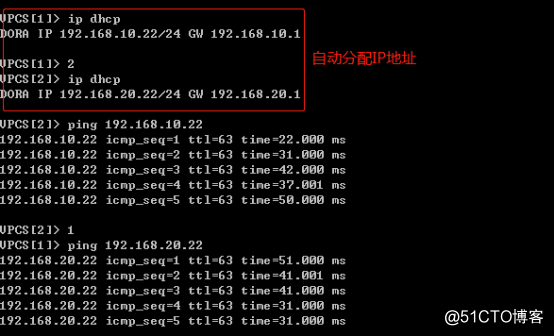

9.打开VPC，给C1、C2自动分配IP地址，并相互ping通。如下图所示：

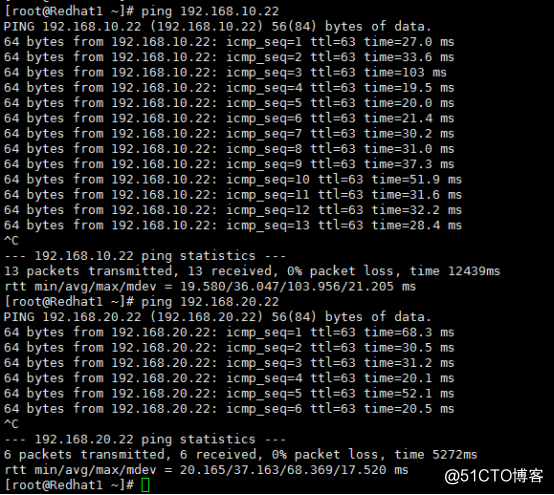

10.再用服务器ping一下C1、C2。如下图所示：

到此试验成功结束！
