Solidworks如何在装配图中保存单独的一个零件

本文介绍了一种从装配体中单独保存某个零部件的方法。通过选择所需的零件并使用编辑零部件功能,可以将选中的零件以单独文件的形式保存下来。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

如下图所示,我想要保存装配体的一个单独的零部件

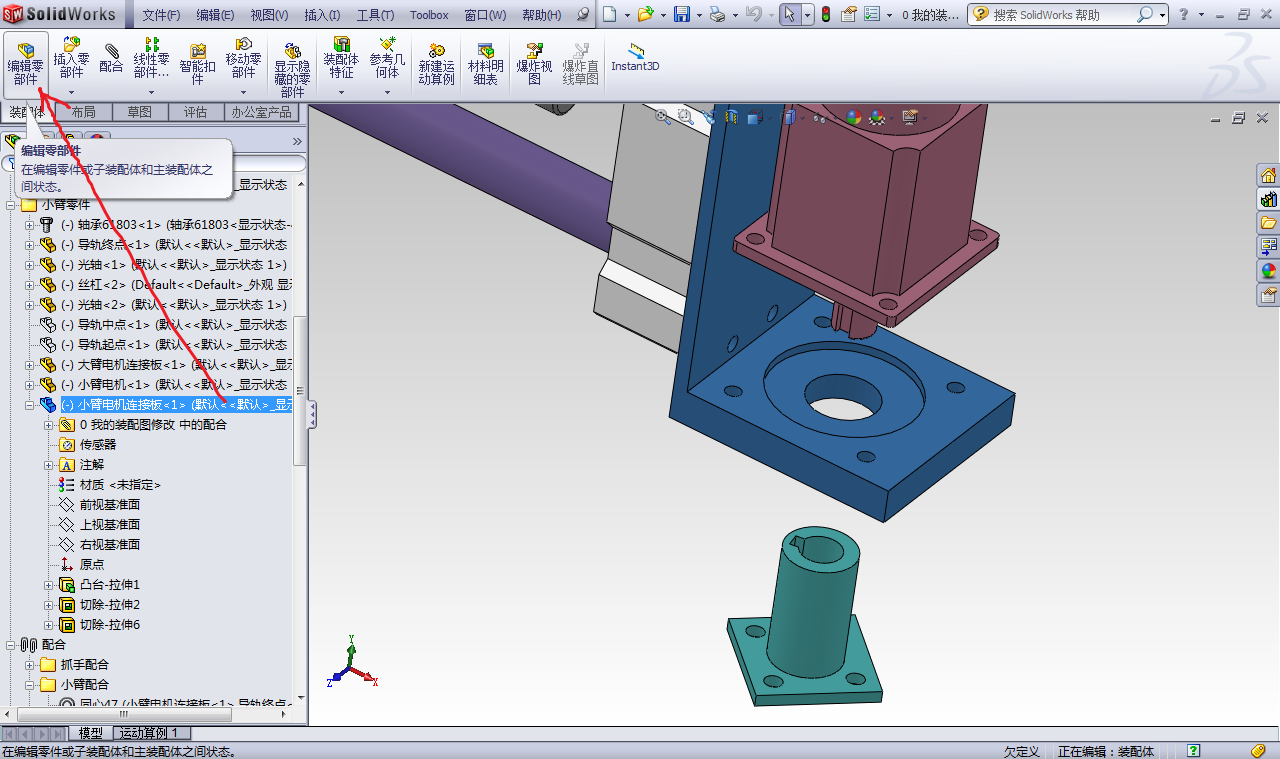

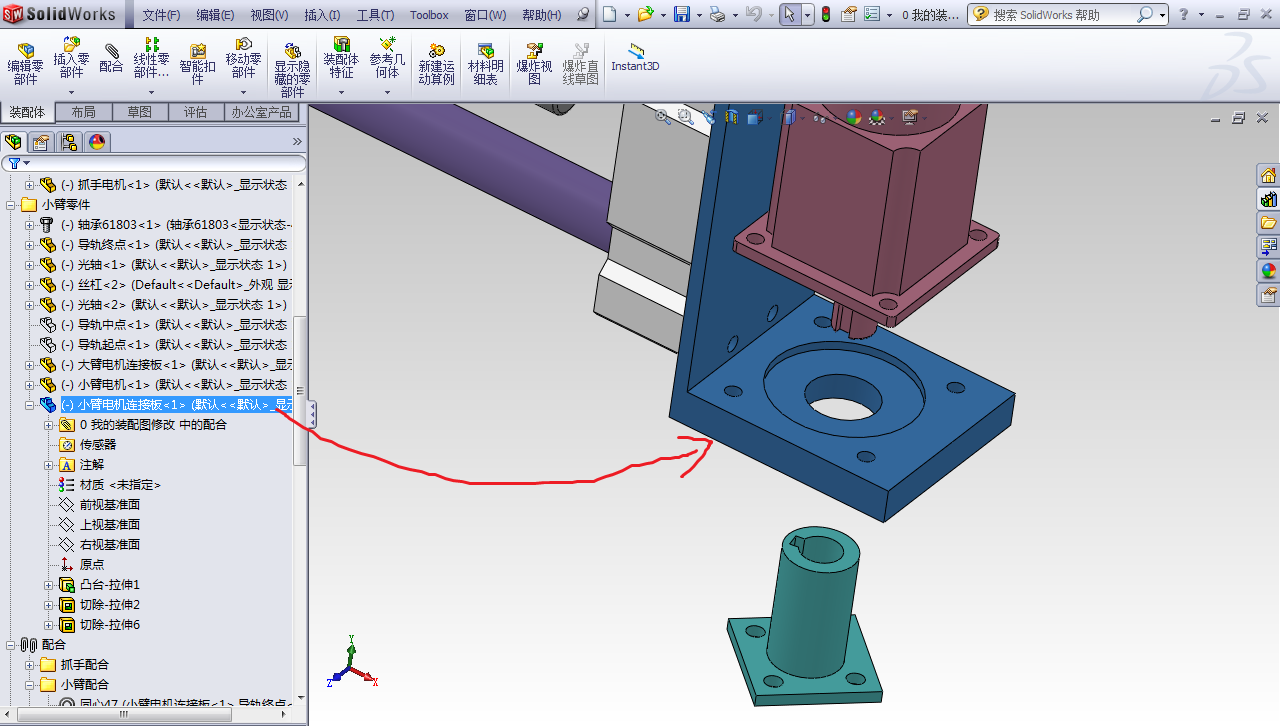

选中该零件后点击编辑零部件

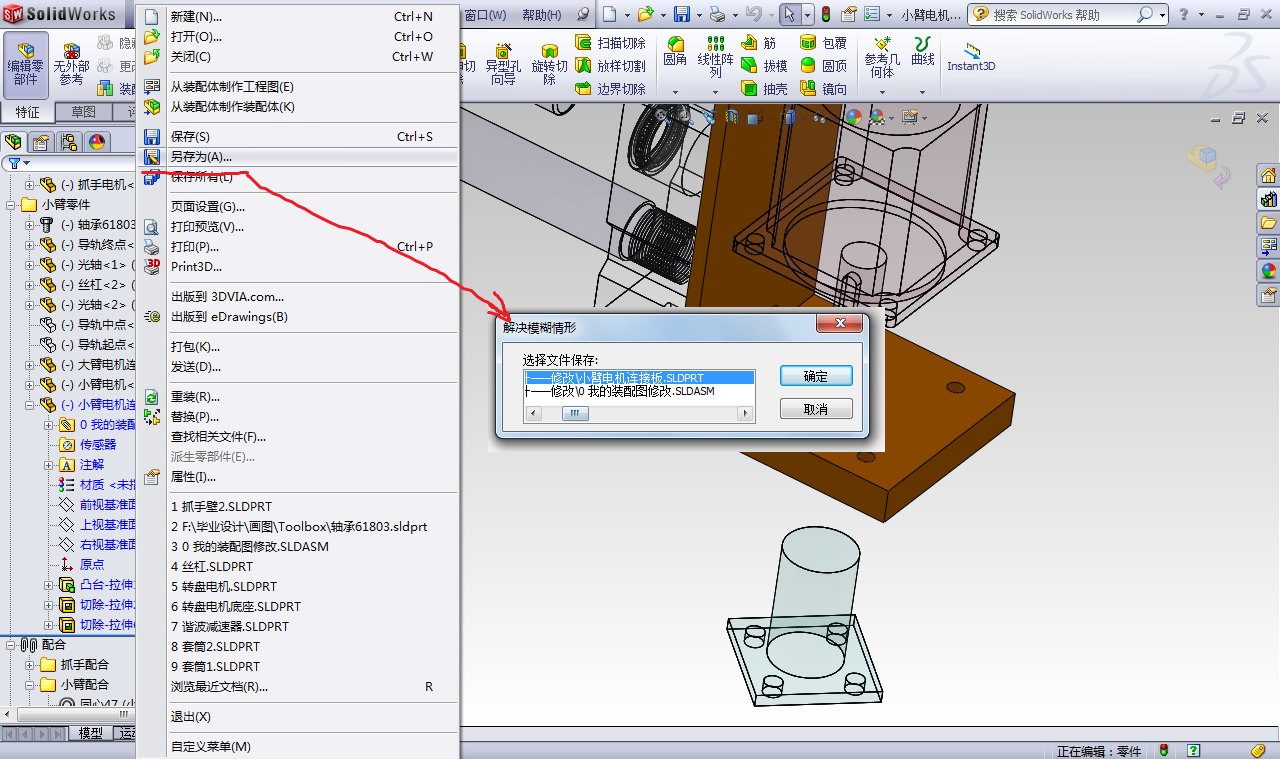

然后点击顶部的文件-另存为,弹出"解决模糊情形"对话框,询问你要保存装配体还是零部件

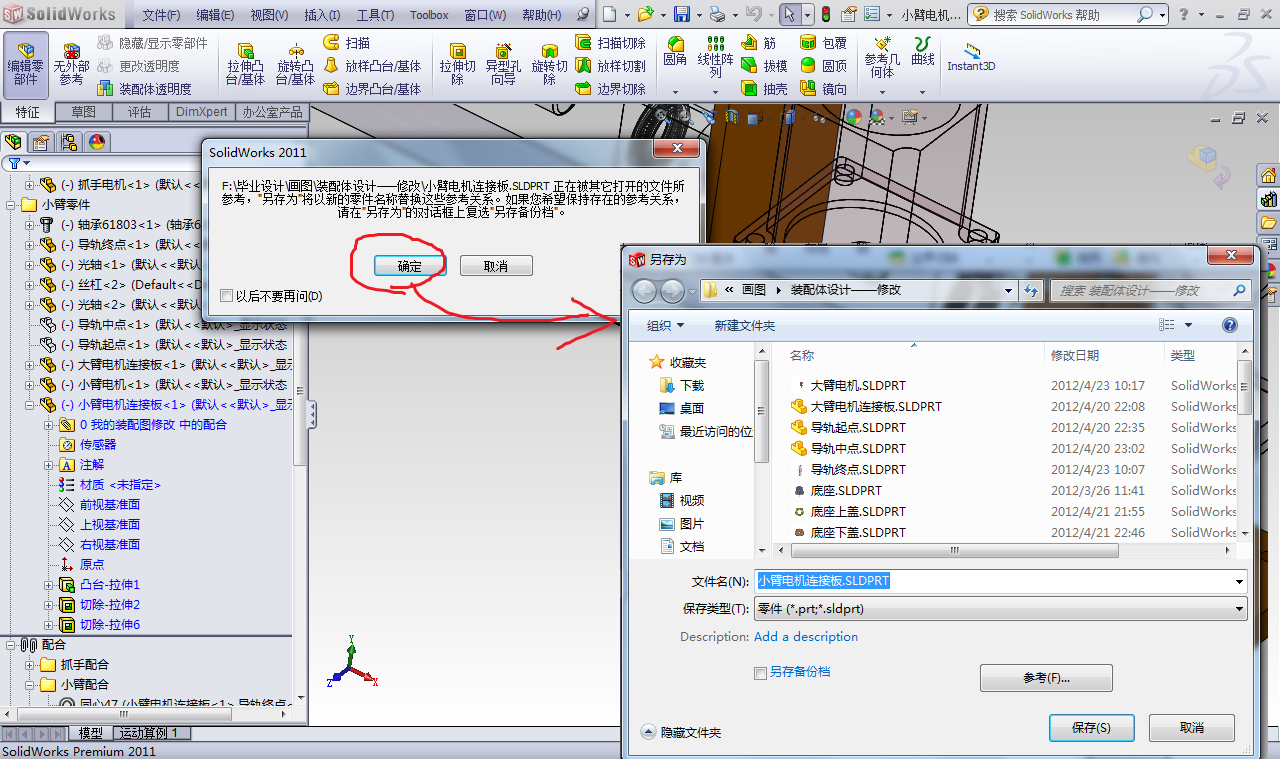

点击确定之后即可弹出另存为对话框



### 圆度仪的设计与SolidWorks应用 圆度仪是一种用于测量工件表面形状误差的精密仪器,在机械制造领域广泛应用。为了满足设计需求,可以利用SolidWorks软件创建详细的总装配图和各个零部件的工程图。 #### 使用SolidWorks绘制圆度仪总装配图SolidWorks环境中构建圆度仪的整体模型时,需先建立主要结构框架并逐步添加其他组件[^1]。通过自底向上(Bottom-Up)的方法来组装各部件,确保每个零件都能精确配合安装到位。完成三维实体建模之后,再生成二维视图作为最终的产品图纸输出形式。 对于具体的操作流程而言: - 打开SolidWorks建项目文件; - 创建基础几何体代表核心元件位置关系; - 导入或自行草绘其余所需单个零配件; - 应用约束条件使所有部分紧密结合在一起形成完整的设备形态; - 利用爆炸视图功能展示内部构造细节以便于理解工作原理; ```solidworks // 假设这是SolidWorks中的命令序列伪代码表示法 CreateNewPart(); DrawBaseStructure(); // 绘制基本结构 ImportOrSketchComponents(); // 导入或草绘组件 ApplyConstraintsToAssemble(); // 施加约束以组装 GenerateExplodedView(); // 生成爆炸视图 ``` #### 编辑与导出装配零件图 针对每一个单独构成圆度仪的小型构件,则要分别制作其对应的详尽施工蓝图。这不仅有助于指导实际生产过程中的加工工艺安排,而且方便后期维护检修人员快速定位故障源所在之处。当所有的子项都准备完毕后,就可以将其组合起来得到整个系统的综合布局方案了。 在编辑过程中需要注意以下几点事项: - 明确标注尺寸公差范围以及粗糙度等级等技术参数; - 描述清楚材料属性及其热处理状态说明; - 对特殊部位给予适当放大显示便于观察特征; - 添加必要的文字解释辅助阅读者更好地掌握要点信息; 最后一步就是将这些精心打磨过的图形资料保存成标准格式文档供相关人员查阅使用。通常情况下会选用PDF或者DWG/DXF这类通用性强且易于交换共享的形式[^2]。
