第二部分

内部路由选择协议

第五章路由选择协议（RIP）

简介和历史

RIP协议作为最早的距离矢量型IP路由选择协议依然被官方的使用着。现在有2个版本v1 和 v2

距离矢量协议基于Bellman、Ford、Fulkerson开发的路由选择算法

UNIX实现的rip协议





4.1RIP的基本原理与实现

RIP协议的处理是通过UDP 520端口来操作的。

所有的RIP消息都是被封装在UDP用户数据报协议中，源和目的端口字段你的值都被设置为520.

RIP定义了两种消息类型：请求消息和响应消息

请求消息用来向邻居路由器发送一个更新

响应消息用来传送路由更新



RIP的度量是跳数的，1跳表示与发出通告的路由器相直连的网络。16跳表示网络不可达



开始时，RIP从每个启用RIP协议的接口广播出带有请求消息的数据包，接着，RIP程序进入一个循环状态，不断地真挺乃至其他路由器的RIP请求或响应消息，而接收请求的邻居路由器则会送包含他们的路由表的响应消息



收到响应消息时，路由器这样做

1、路由更新中的路由条目是新的，路由器则将新的路由连同通告路由器的地址一起加入到自己的路由表中。（通告路由器的地址可以从更新数据包的源地址段读取）

2、如果收到的条目不是新的，只有拥有更小的跳数才替换原来的路由条目。

3、如果收到的条目不是新的，拥有比原有大的跳数（更新了下一跳路由器），在抑制时间之内是不可达，抑制时间超时之后，同一台邻居依然这样通告给这台路由器，路由器接受该路由新的度量值。



总结一下就是

RIP  UDP  520

一开始广播RIP请求，然后响应。之后一直循环

响应消息3种情况

1、  新消息（新路由条目）

2、  跳数比原来记录的小

3、  跳数比原来记录的大



希望妈妈一切没事！

发现随着年岁的增加，越来越可以接受自己，怎么说呢，就是那种真心真意的喜爱自己，喜爱身边的人和事，即使有些小瑕疵也是好美好滴！



一场雨，让一切都变的丰富起来~ 温温柔柔的对待这一切~ 愿我并不怎么温柔的动作，充满温柔~我晕倒~这个是神马意思。。。自己都不明白了。

4.1.1RIP计时器和稳定性

更新计时器 30s

路由器启动后，平均每个30S从每个启动RIP协议的接口不断地发送响应消息。

响应消息包含了路由器的整个路由表

路由更新的目的地址是广播地址255.255.255.255

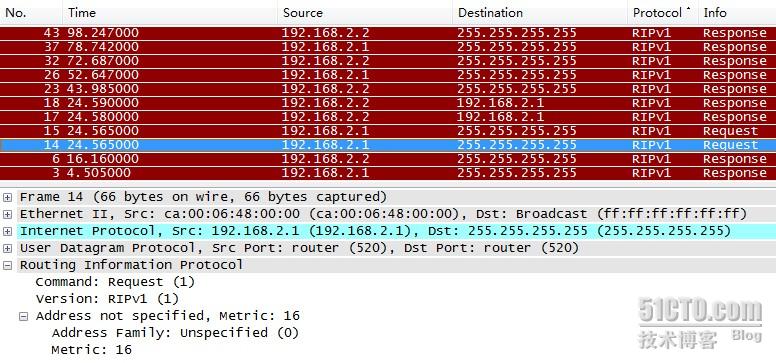

抓包

看一下







RIP计时器

限时计时器/超时计时器

距离矢量协议用到的无效计时器用来限制停留再路由表中的路由未被更新的时间。

就是RIP的限时计时器/超时计时器

当有一条新的路由被建立，超时计时器就会被初始化为180S，而每当接收到这条路由的更新消息时，超时计时器又被重置成计时器的初始化，即180S。

如果一条路由的更新在180S（6个更新周期） 内还没有收到，那么这条路由的跳数将变成16，也就是标记为不可到达的路由。



垃圾收集/刷新计时

Cisco的路由器使用的是60s的垃圾收集计时器，RFC规定的120s

在超时计时器之后开始，

如果垃圾收集计时器也超时了，则该路由被通告为一条度量值为不可到达的路由，同时从路由表中删除该路由项。



抑制计时器

如果一条路由更新的跳数大于路由表已记录的改路由的跳数，那么将会引起该路由进入长达180s的的一直状态，抑制状态结束后才会相信这条路由写入路由表之中



RIP使用带毒性逆转的水平分隔和触发更新。

触发更新只要在有路由的度量值发生改变时就会产生，而触发更新不会引起接受路由器重置他们的更新计时器。



4.1.2RIP消息格式（RIP Message Format）

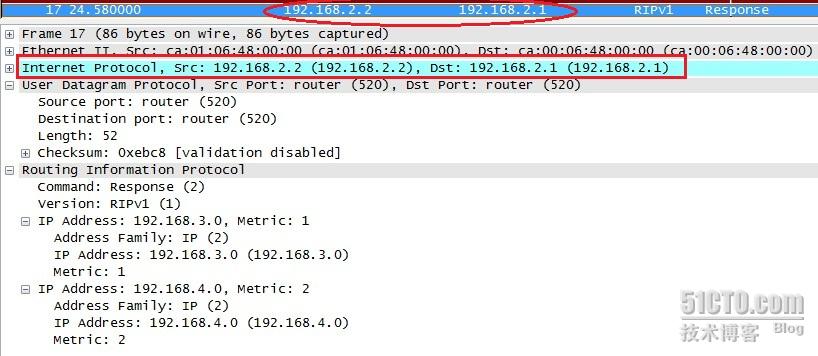

可以看到每条消息包含的情况



Command（命令）

Version（版本号）

路由条目（最大25条）------包含地址族标识，路由可达的IP地址，路由的跳数

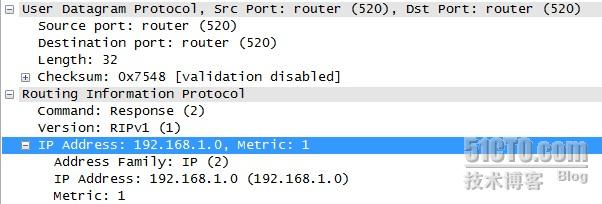

详细的看一下

命令(command)----1或者是2,1表示的是请求消息，2表示的是响应消息

版本号（version）-----2个版本，版本1和版本2

地址族标识（Address Family Identifier，AFI）-----对于IP该项设置为2

IP地址（IP Address）----路由的亩的地址

度量（Mestric）----跳数RIP



4.1.3 请求消息类型

RIP请求消息可以请求整个路由表信息，也可以仅请求某些具体路由的信息


请求消息含有一个地址族标识字段为0，度量为16的单条路由，接收到这个请求的设备将通过单播方式向发出请求的地址会会送他的整个路由表。（遵行一些规则）

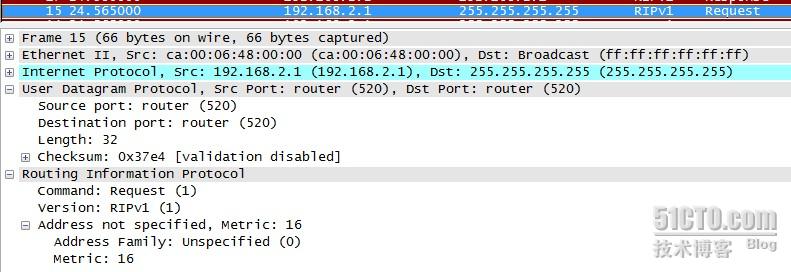

看红色的地方，单播回复



我向所有的人问路，听到话某个人就会单独回复给我。



4.1.4有类别路由选择（Classful Routing） 重点

有类别路由器选择协议的一个基本特征是，在通告目的地址时不能随之一起通告它的地址掩码。因此，有类别路由选择协议首先必须匹配一个与该目的地址对应于A类、B类、C类的主网络号。对于每一个通过这台路由器的数据包：

1、  如果目的之是一个和路由器直接相连的主网络的成员，那么该网络的路由器接口上配置的子网掩码将被用来确定目的地址的子网。因此，在该主网络中必须自始至终地统一使用这个相同的子网掩码

2、  如果目的地址不是一个和路由器直接相连的主网络的成员，那么路由器将尝试去匹配该目的地址对应于A类、B类、C类的主网络号。

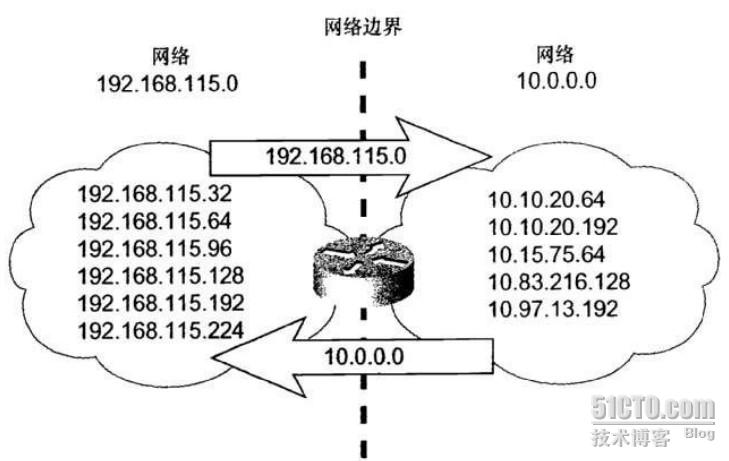

有类别路由选择：在边界路由器上的路由汇总

处在两个主网络边界上的路由器不会把其中一个主网络的子网通告给另一个主网。

看图

但是会引起这样一个问题

一个主网络被另一个不同的主网络分割成不连续的子网的情况
