Revit二次开发之“墙体开洞NewOpening”

最新推荐文章于 2024-09-23 17:02:38 发布

weixin_34233679

最新推荐文章于 2024-09-23 17:02:38 发布

阅读量806

点赞数

文章标签： ui

本文介绍了一种在Revit软件中实现墙体开洞的方法，通过编写代码选择墙体及墙体上的两个点来创建开孔。该过程涉及到了Revit API的使用，包括选取墙元素的过滤条件设置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

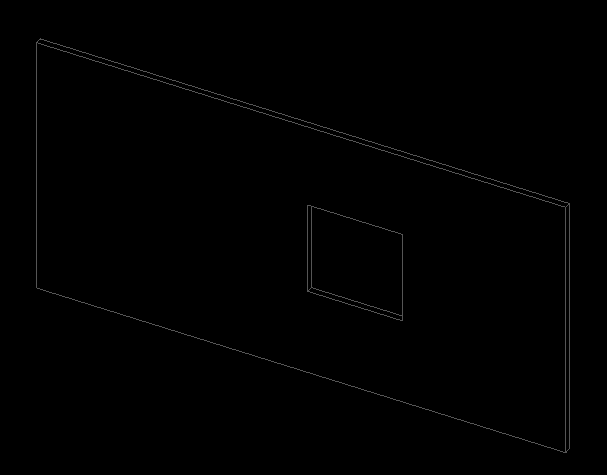

墙体开洞的函数是Document.Create.NewOpening(Wall,XYZ,XYX);

但是这里有个技巧就是如何选取墙上的两点。

添加一个墙的过滤条件。

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;

using WinForm = System.Windows.Forms;

using Autodesk.Revit.UI;
using Autodesk.Revit.DB;
using Autodesk.Revit.Attributes;

using Autodesk.Revit.DB.Mechanical;
using Autodesk.Revit.UI.Selection;
using RevitApp = Autodesk.Revit.ApplicationServices;

using System.Xml;

namespace RevitCodes
{
     class WallSelectionFilter : ISelectionFilter
    {
         public bool AllowElement(Element e)
        {
             return e is Wall;
        }

         public bool AllowReference(Reference r, XYZ p)
        {
             return true ;
        }
    }
    [Transaction(TransactionMode.Manual)]
    [Regeneration(RegenerationOption.Manual)]
     public class cmdCreateOpening : IExternalCommand
    {
         public Result Execute(ExternalCommandData cmdData, ref string msg, ElementSet elements)
        {
            UIApplication uiApp = cmdData.Application;
            Document doc = uiApp.ActiveUIDocument.Document;
            Selection sel = uiApp.ActiveUIDocument.Selection;

            Transaction ts = new Transaction(doc, " opening " );
            ts.Start();

            Wall wall = doc.GetElement(sel.PickObject(ObjectType.Element, " 请选择一面墙。 " )) as Wall;
            WallSelectionFilter f = new WallSelectionFilter();
            XYZ pt1 = sel.PickObject(ObjectType.Element, f, " 请选择墙上第一点。 " ).GlobalPoint;
            XYZ pt2 = sel.PickObject(ObjectType.Element, f, " 请选择墙上第二点。 " ).GlobalPoint;

            doc.Create.NewOpening(wall, pt1, pt2);

            ts.Commit();

             return Result.Succeeded;
        }
    }
}

from: http://revit.5d6d.com/thread-1219-1-1.html
