在生产环境中，往往根据实际需要监控多个接口汇总流量图来观察总流量指标或或计费统计。
本文介绍使用模板快捷建立流量汇总图，模板已上传，可在文后的链接下载。
制作合并流量图的前提是首先要生成单接口的流量图（即在Console -> Graph Management可看到），否则汇总图一定不会生效！

一、将下载好的3个Graph Templates导入系统

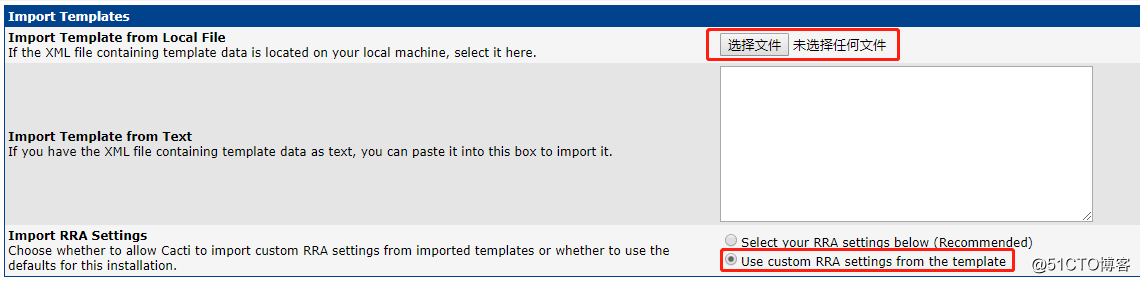

Console -> Import/Export -> Import Templates
Cacti多端口流量汇总图
这一步就OK。
二、创建汇总Graph

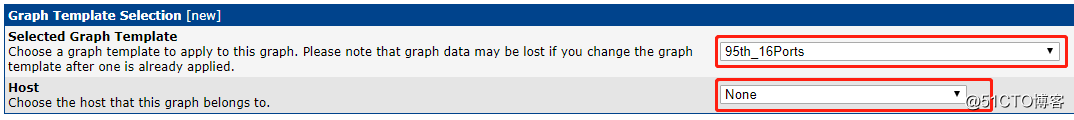

Console -> Graph Management，点击Add

图像模板根据需要，有16端口模板、40端口模板、80端口模板3种，要统计的端口数不要超了就行。HOST选择“None”，点击Create。

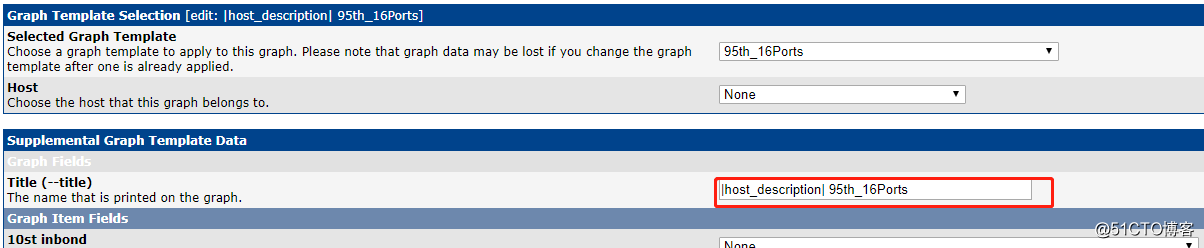

汇总图名称都是跟着模板上的代码来的，根据需要改一下即可：
Cacti多端口流量汇总图

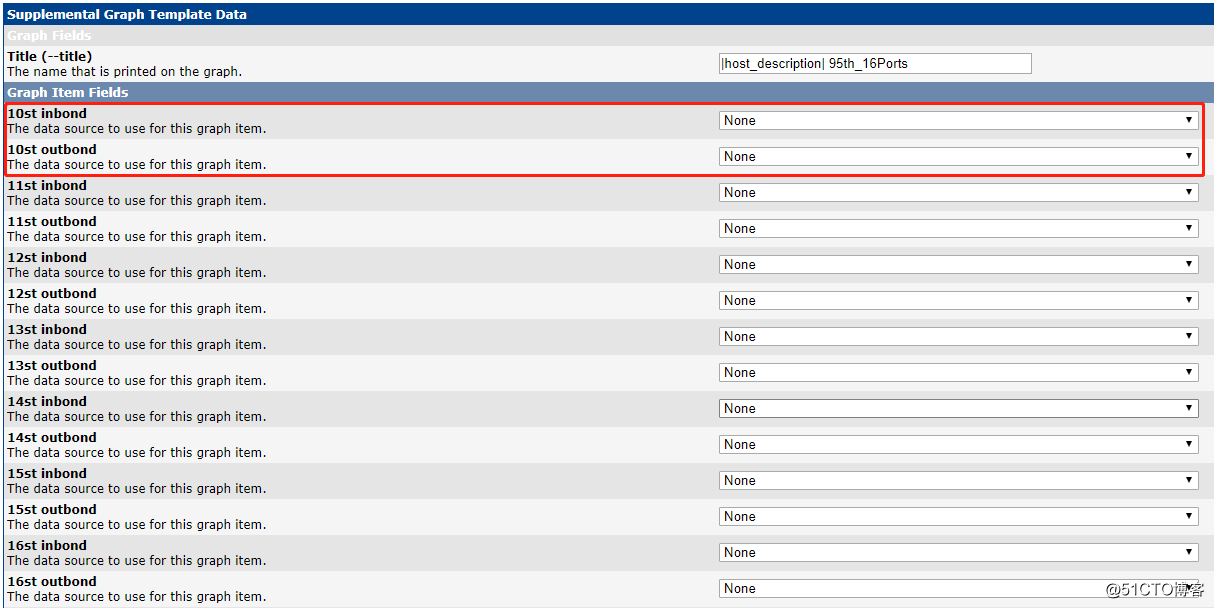

然后，在下图红框中st Inbound或者st Outbound后面要填入接口的监控数据采集源，根据流量Inbound和Outbound选择要合并流量图的接口的出接口和入接口填入。

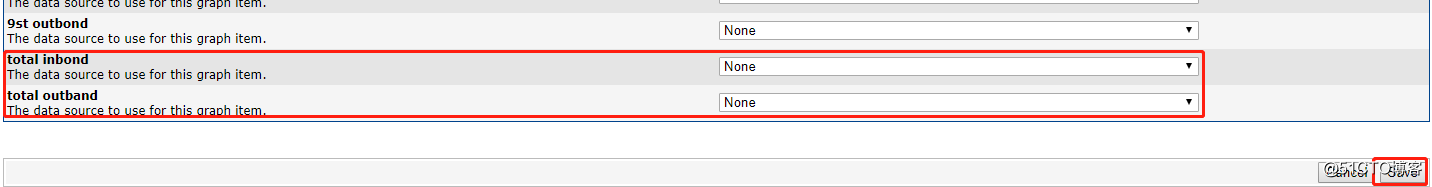

最后，下图中total Inbound和total Outbound中，填入要汇总的接口中任意一个接口的入接口和出接口，点击Save即可出图！前面各接口填入的数据源采集来的数据只是提供数值，最后total将这些数值相加，然后以此来作图，所以最后total Inbound和total Outbound如果不填，将无法作图。
Cacti多端口流量汇总图
在此步骤中，total Inbound和total Outbound中使用了CDEFs中的“same data”函数，该函数的意思是将以上各接口流量相加并减去重复值。
