【原理分析】

DHCP的分配方式：

在DHCP的工作原理中，DHCP服务器提供了三种IP分配方式：自动分配(Automatic allocation)、手动分配和动态分配（Dynamic Allocation）。　　

自动分配：当DHCP客户机第一次成功的从DHCP服务器获取一个IP地址后，就永久的使用这个IP地址。

手动分配：由DHCP服务器管理员专门指定的IP地址

动态分配：当客户机第一次从DHCP服务器获取到IP地址后，并非永久使用该地址，每次使用完后，DHCP客户机就需要释放这个IP，供其他客户机使用。

DHCP的租约过程：

客户机从DHCP服务器获得IP地址的过程叫做DHCP的租约过程。

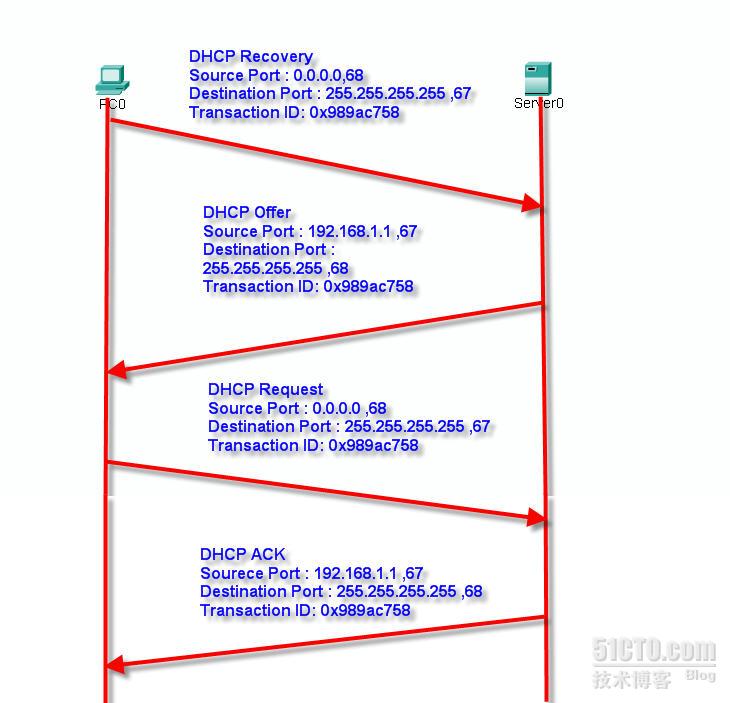

租约过程分为四个步骤，分别为：客户机请求IP（客户机发 DHCP Discover 广播包）、服务器响应（服务器发DHCP Offer广播包）、客户机选择IP（客户机发DHCP Request 广播包）、服务器确定租约（服务器发DHCP ACK广播包）。

【案例分析】

案例一：

实验目的：理解DHCP的地址绑定。

适用场合：当内网中存在服务器集群时，需要对服务器的主 机MAC地址和IP进行绑定。

配置样例：（假设内网中存在一个FTP服务器）

subnet 192.168.30.0 netmask 255.255.255.0 {

# --- default gateway

        option routers                  192.168.30.254;

        option subnet-mask              255.255.255.0;

        option nis-domain               "server.com";

        option domain-name             "server.com";

        option domain-name-servers       222.88.88.88;

        option time-offset              -18000; # Eastern

        range dynamic-bootp 192.168.30.2  192.168.30.253;

        default-lease-time 21600;

        max-lease-time 43200;

 # we want the nameserver to appear at a fixed address

        host  ftp {

                hardware ethernet  00:0C:29:F4:C6:5A;

                fixed-address  192.168.30.1;

       }

}

案例二：

实验目的：理解DHCP超级作用域的概念。

适用场合：当单个局域内的主机较多，而且可分配地址范围有限，需要多个作用域以满足地址分配。需要将多个作用域放在一个超级作用域内。

配置样例：



Shared-network XXcompany{



   subnet 192.168.10.0 netmask 255.255.255.0 {

        option routers                  192.168.10.254;

        option subnet-mask              255.255.255.0；

        option domain-name             "tec.com";

        range dynamic-bootp 192.168.10.2  192.168.10.253;

        default-lease-time 21600;

        max-lease-time 43200;

  }

  subnet 192.168.20.0 netmask 255.255.255.0 {

        option routers                  192.168.20.254;

        option subnet-mask              255.255.255.0；

        option domain-name             "mkt.com";

        range dynamic-bootp 192.168.20.2  192.168.20.253;

        default-lease-time 21600;

        max-lease-time 43200;

  }

}

案例三：

实验目的：理解DHCP多作用域的概念。

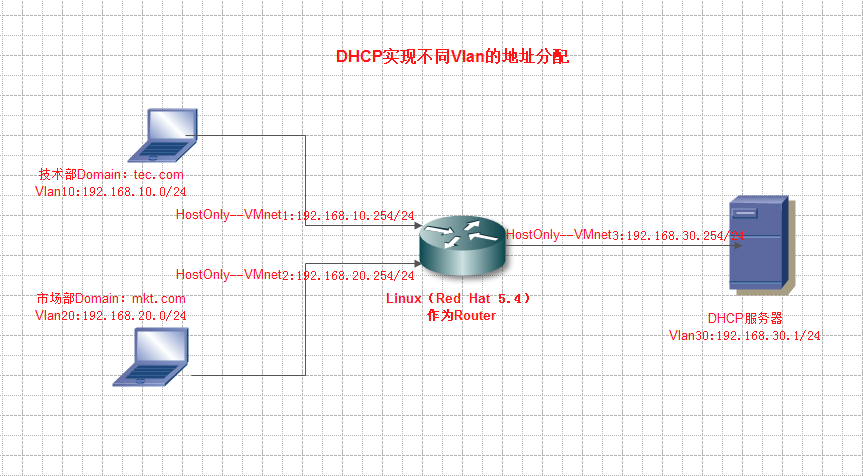

实验拓扑：

设备需求：

路由器（一台）：Linux Red Hat 5.4系统启用路由功能。

              VMware虚拟机（Eth0，Eth1，Eth2三网卡）

DHCP服务器（一台）：Linux 5.4安装DHCP服务。

PC测试机（两台）：Windows Server 2003 虚拟机

具体步骤：

【DHCP服务器配置】

 ①挂载光盘镜像，安装DHCP服务。

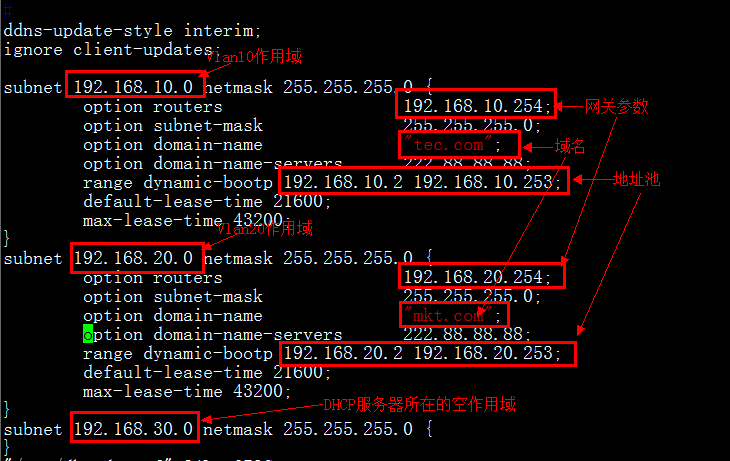

 ②配置DHCP服务器的控制脚本。

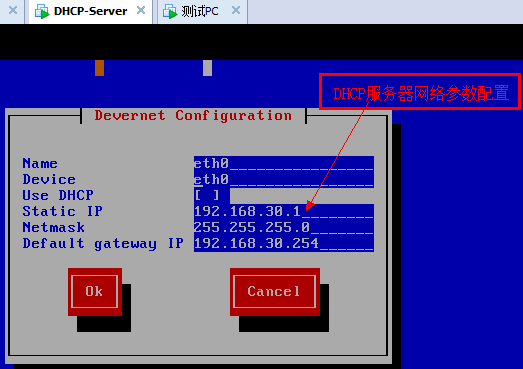

 ③配置DHCP服务器的网卡参数。

 ④启动DHCP服务。

【Router配置】

 ①开启系统路由功能。

 ②挂载光盘镜像，安装DHCP服务。

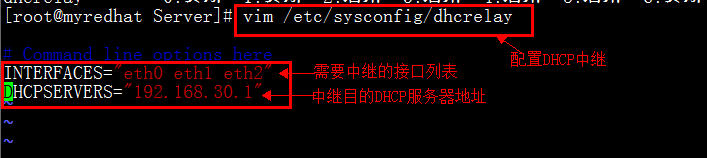

 ③配置DHCP中继。（编辑dhcrelay控制脚本）

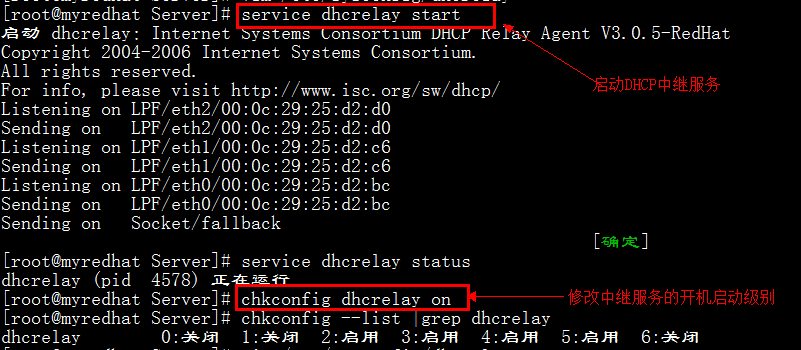

 ④启动DHCP中继服务。

【测试过程】

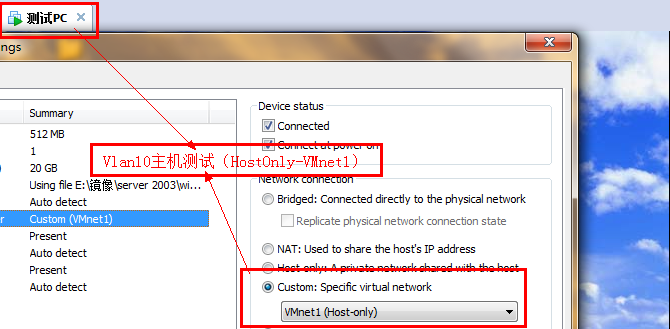

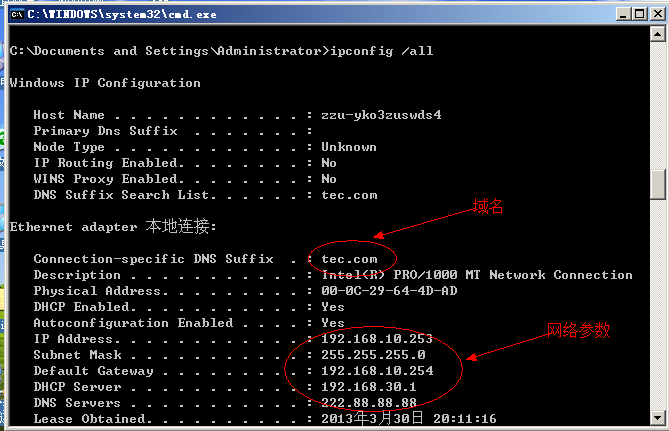

Vlan10测试：

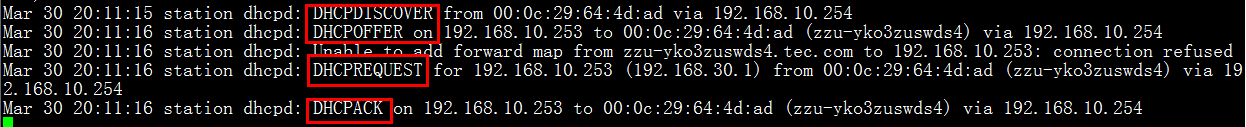

日志监控

主机地址

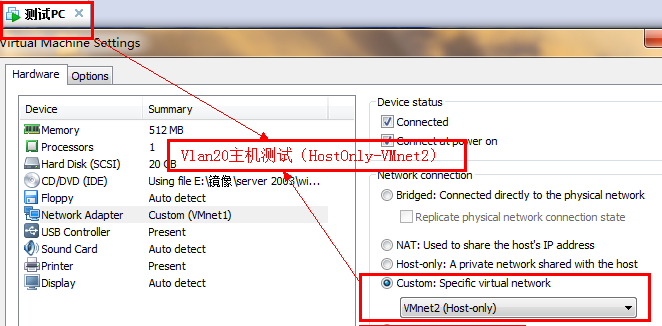

Vlan20测试：

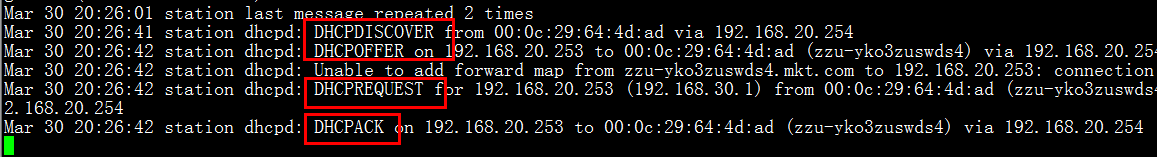

日志监控

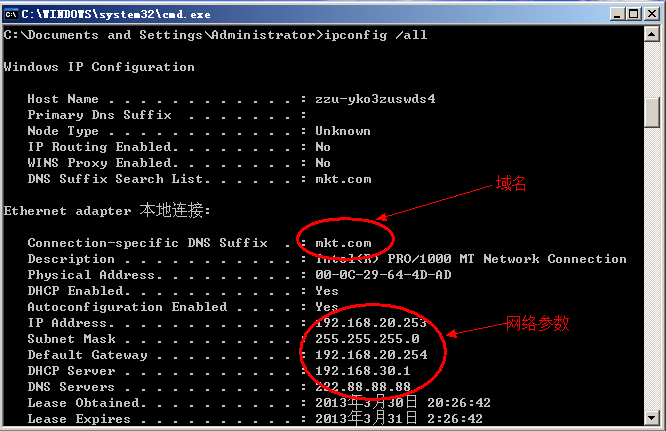

主机地址

案例四：

实验目的：将客户机按照某种属性分类，根据不同的属性类分配不同的地址范围。

配置样例：

ddns-update-style interim;
ignore client-updates;

subnet 192.168.10.0 network 255.255.255.0 {

   class "microsoft" {
       match if substring (option vendor-class-identifier,0,4) = "MSFT";
       option routers      192.168.30.254;
       option  domain-name-servers 1.1.1.1;
   }

   class "vm" {
       match if substring (hardware,1,3) = 00:0c:29;
       option routers      192.168.30.253;
       option domain-name-servers 2.2.2.2;
   }

   pool {
       allow  members of "microsoft";（ deny members of "vm";）
       range dynamic-bootp 192.168.30.2  192.168.30.100;

   }
   pool {
       allow members of "vm";
       range dynamic-bootp 192.168.30.200  192.168.30.252;}
  }

}
