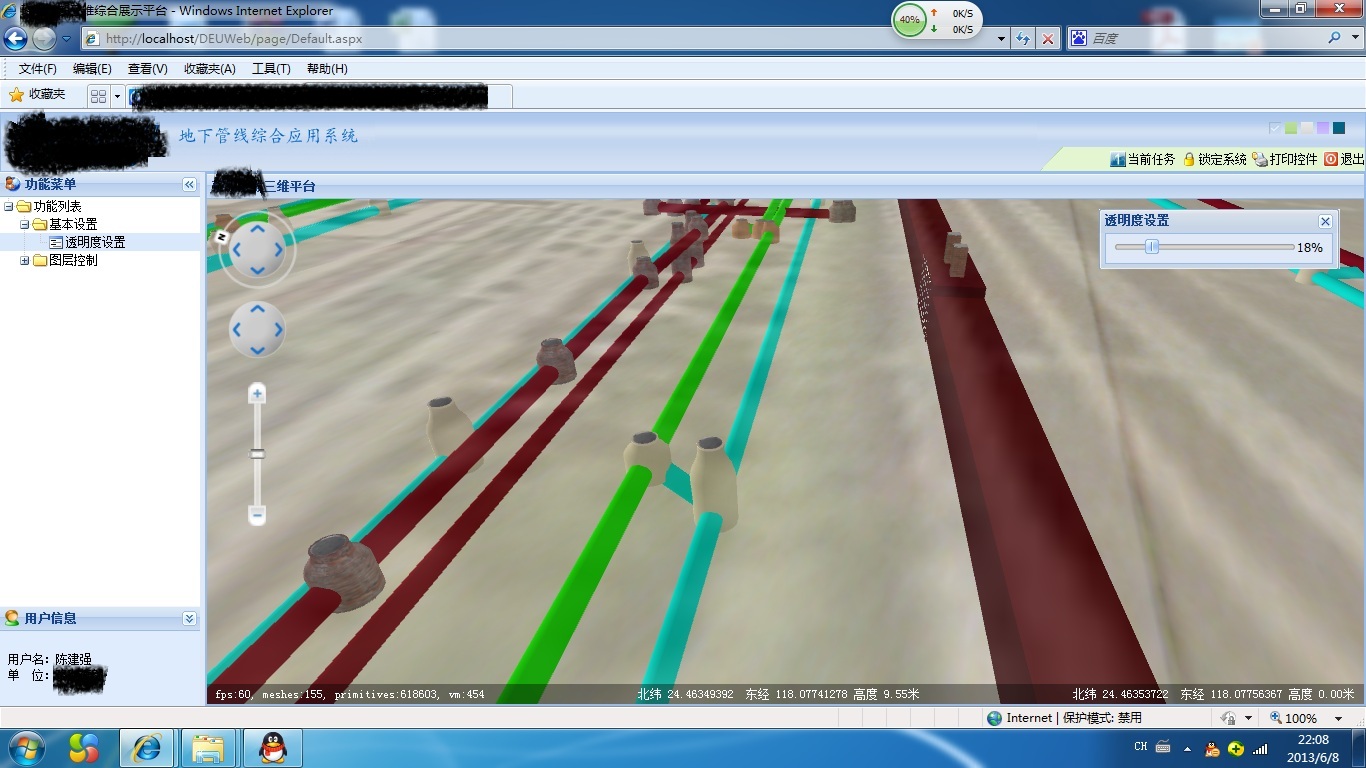

基于EXTJS客户端的三维综合管线应用架构搭建成功

通过shp矢量数据自动生成三维地下综合管线实现

1，数据组成

       管线数据（shp）

       业务数据（oracle）

2，数据格式

       管线数据格式：受支持的数据格式shp。

    空间参考支持：（椭球：WGS84，西安80，北京54，国家2000），（投影：经纬度）

    若为其他数据格式和空间参考需要需要通过arcgis或进行转换。

3，数据要求

1，  管线数据要求：

系统所管理的管线数据类型包括给水、污水、雨水、燃气、电力、路灯、通信、电视、热力、工业等。



2，  管线数据规范：

综合管线应用主要关注管线节点和管线容器，因此，每一份综合管线数据要包含一个管线点表和一个管线线表，点表中记录了探测点信息，附属物信息，线表中记录了线信息和容器信息。

管点表规范：





管线表规范：

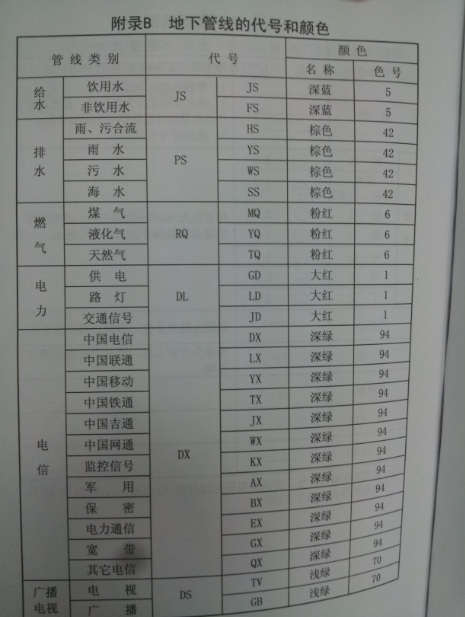

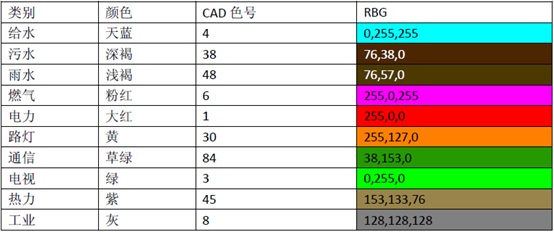

地下管线代号及颜色标准
