工业大风扇怎么装？正确的安装方法及步骤。工业大风扇因为是屋顶悬挂这种安装方式，所以安装就显得尤为重要，正确的安装不但能够保证工业大风扇的故障率减少，最重要的是保证了用户的使用安全和稳定性，像这种扇叶直径7.3米的大风扇本身自重最轻的也有100来斤，如果从几米甚至十几米高的高空坠落那可就是大问题了，那正确的工程大风扇安装方法和步骤到底是怎么样做的呢！

贝格菲恩工业大风扇安装条件：1>.建筑结构：H 型钢、工字钢、砖混方梁、球柱结构等；2>.建筑总高度不低于 4 米；3>.扇叶距离障碍物安距离不低于 0.2 米；4>.输入电源：380V/220V 均可。

贝格菲恩工业大风扇安装步骤：

1. 安装底板 、安装底板按照安装位确定（划线标记），底板两边等距，底板与 安装梁要十字垂直，垫板顶面要紧贴工字梁，安装压板完与工字梁 结合，安装垫板垫平后采用 M16*70 高强度螺栓紧固，其他固定安装 方式达到同等标准。

2.安装主机，风扇主机自重较大，安装时应别注意。用水平尺测量延长杆安 装垂直为 90 度，房梁本身有斜坡时可通过底板及机架吊耳的半月形 螺栓孔调整其垂直度。安装时主机上平面、下平面要水平，确保风扇 主体自然下垂，使用水平仪进行测量， 后将所有紧固件（4 套 M16 ×140 高强度螺栓组）拧紧，如图 13 所示。 M16×70 高强度螺栓 压板 垫板 底板 工字钢房梁 此处垫板需顶紧工字 钢，厚薄不适中时需增 加其他辅助垫板，保证 各部分零件紧贴压紧。 此处压板折弯处需顶 紧垫板，避免松动。

3.安装安全绳、6mm 钢丝绳绕过厂房大梁，将风扇主机与大梁连接，然后用 钢丝绳卡锁紧，加强安防护。

4.安装纲丝拉索、先确定 4 根钢丝拉锁四周的固定位置，移动升高设备打孔定 位，然后开始固定钢丝绳，方法如图 15 所示。紧固钢丝时注意四根 延长杆 M16 × 140 高强度螺栓 强度螺栓 主机 Φ 6 安钢丝 绳，将主机与 房梁直接相连 钢丝要长度适中、等距、对称，受力均匀，通过紧固四根钢丝绳调节 风扇的轮毂处于水平位置。正确使用水平测量仪，选定多个位置测量 以确保风扇主体水平角度小于 0.2 度。钢丝绳卡、花兰丝紧固后要打 螺纹紧固胶（乐泰-243），以免钢丝绳受力后产生松动现象。

5.主机连接、装电缆、电缆线表面不要划伤，剥线时不要剪断铜丝，先接接地线黑色细 线，其颜色对接好，然后用缘胶带缠牢，保证产品安运行。 然后将电缆线穿出机架，视现场情况布线即可。

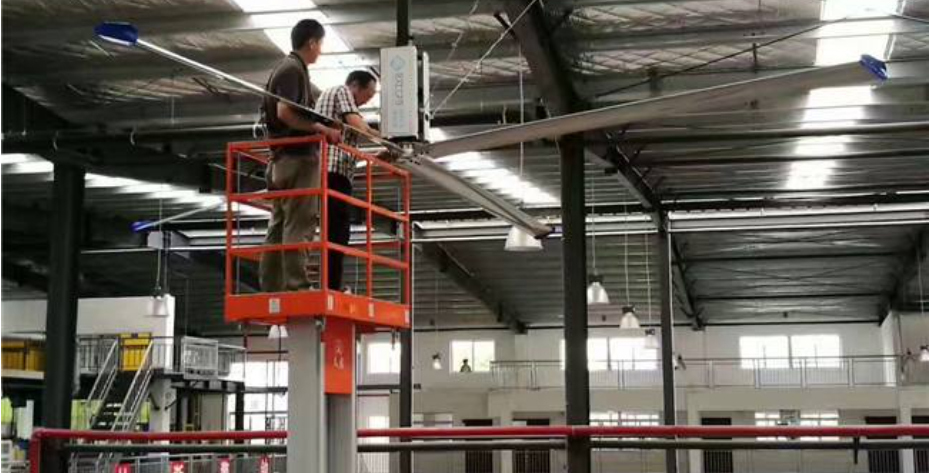

6.安装扇叶、安装扇叶时 好两人配合，采用 M10×60 高强度铰制孔螺栓固定 扇叶，对角安装扇叶，确保受力均匀。扇叶表面不要划伤，保证紧固 果。扇叶安装完成后，将扇叶内部贯穿的钢丝绳两分别由下往上 穿过与其对应的活节螺栓孔，将两个绳头在叶柄上部合并，采用相应 钢丝绳卡锁紧固定， 后用钢丝绳剪将多余部分钢丝绳剪断即可。安 4 根Φ 6 钢丝绳拉锁 8 件钢丝绳卡锁紧钢丝绳 4 件花兰丝锁扣 4 件吊环螺栓固定于主机 装 logo 时，将 LOGO 帽扣于轮毂底部， 后采用 M5×16 的螺栓紧固， 涂抹螺纹胶即可。

7.安装扇叶安环、安装扇叶连接板时，两个连接板对接时需保证字孔在下，圆 孔在上，采用 M8×70 的高强度螺栓按顺序安装， 后成圆环状， 将所有叶片相互连接， 后涂抹螺纹紧固胶，确保风扇运行的可靠性。

以上七步初步完成主体安装后，进行贝格菲恩工业大风扇设备调试和控制系统的安装，整个工业大风扇安装就算完成了，在安装时一定要注意一些细节操作，任何一个细节的不完善就可能导致整个工业大风扇系统运行的稳定性和安全性，安装经验非常重要。
