lower power的IP设计

在IP的实现过程中，考虑lower power部分进行设计：

1)Partition the design来满足lower power的一些strategies，尤其是power gating和clock gating。

2)为power gating增加额外的逻辑。

3)设计clock和reset的strategy来配合lower power设计。



lower power memory可能需要好多mode：normal operating mode,retention mode,power off。

其中retention mode工作在一个低电压下，retain data。



针对power gating，在IP设计中需要注意：

1)区分power gating和power always on的block。

2)设计power controller控制power up和power down的sequence。(一般在IP外的一个aon模块中)

3)区分signal需要做isolate处理。

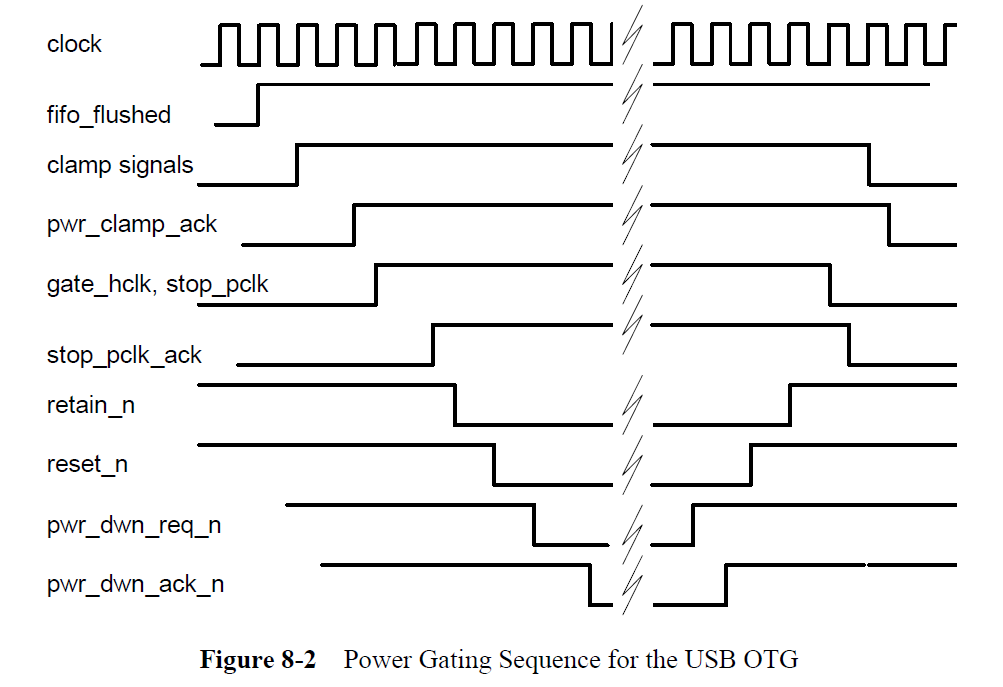

一般的power down和power up的sequence操作：

1)判断transaction和fifo都已为空。

2)停止clock。

3)针对isolate信号，进行clamp操作。

4)进retention操作。

5)复位IP。

6)关掉power。



上电过程中，会在clock之前进行一个rst，在经过clock的sync之后，才会被撤销。 异步复位的rst端口是电平触发，可以保证rst的成功。

但是仿真器中的X->0行为不确定。 掉电区域的clock，必须有一个clock的eb信号默认为有效，这样在上电后，可以保证有clock。

但是clock的频率需要再用该clock或者其他有电的clock进行配置。



rst的sync，只在存在cdc issue的问题上才会做。 同一个clock group上的clock，不需要做sync，不存在相位差。

上电过程中很多其他的clock的enable信号也必须是默认有效的，或者bus上的clock的enable信号默认有效。

1)从pmu过来的rst会进行同步； 2)Bus相关的rst会由bus的clock来同步； 3)Module相关的rst会由自己的clock来同步；



在rtl的simulation过程中，在power down之后，force register的输出为X，来进行仿真。

在gate-simulation过程中，可以建立一个switching fabric的model来进行仿真，还可以得到power up/down时间。



一个power gating的IP的框图，其中的pwr_switch在综合后加入。
