本文深入探讨了Chisel3中MixedVec类的功能与用法，包括其继承自Record的基础特性，以及通过不同方式初始化MixedVec的方法，如使用序列、不定长参数列表等。此外，还介绍了MixedVecInit的使用，以及MixedVec在向量操作中的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

https://mp.weixin.qq.com/s/mO648yx4_ZRedXSWX4Gj2g

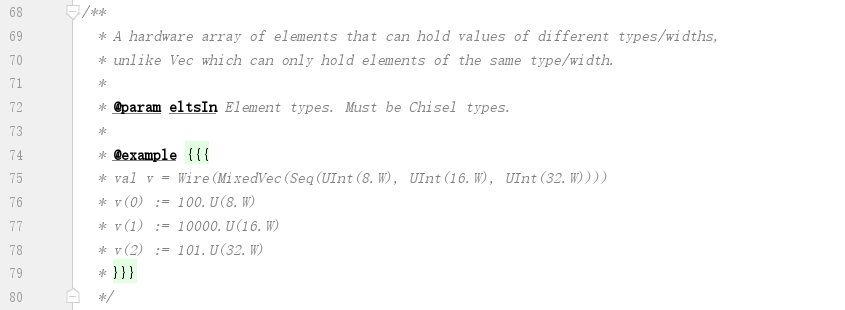

可以容纳不同类型的变量的向量。

参考链接：

https://github.com/freechipsproject/chisel3/blob/master/src/main/scala/chisel3/util/MixedVec.scala

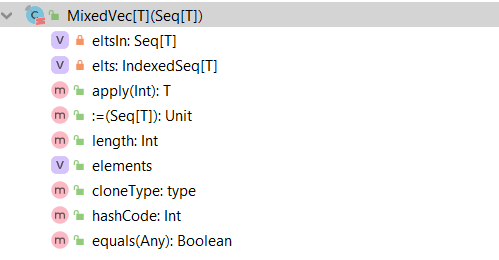

1. MixedVec类

1) 继承自Record

2) 实现基本方法

其中，:= 为批量连接方法（Strong bulk connect）。

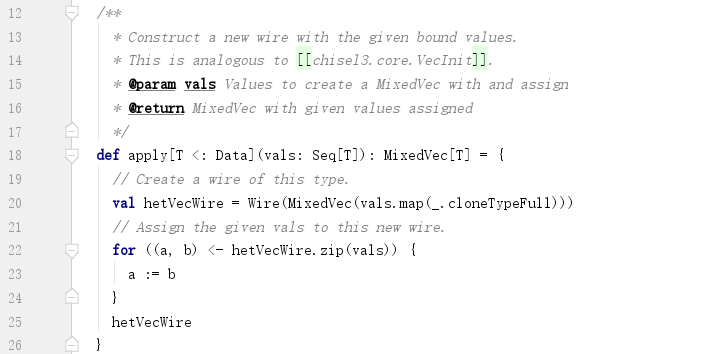

2. MixedVecInit

带初始值的工厂方法：

传入的参数作为初始值，即值的来源（source）。

3. MixedVec

通过各种不同的方式，传入MixedVec的各个元素。

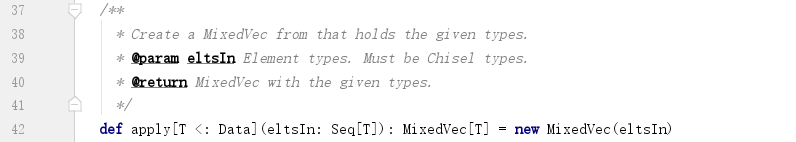

1) 序列：Seq[T]

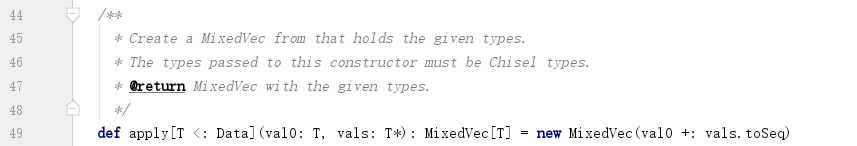

2) 不定长参数列表：T*

使用val0 +: vals.toSeq把val0添加到生成的序列的开始；

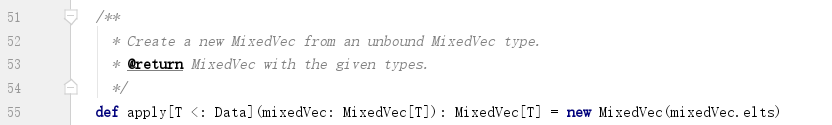

3) MixedVec

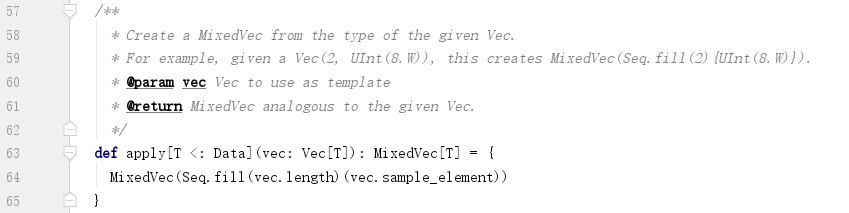

4) 向量：Vec[T]

Vec中的所有元素类型相同，所以使用vec.sample_element即可。

4. 附录

转载于:https://www.cnblogs.com/wjcdx/p/10171617.html
