设计模式基础(一):UML中关系图解

本文详细介绍了UML中的七种关系,包括继承、实现、依赖、关联、有方向的关联、聚合和组合等,并通过实例图示说明每种关系的特点及应用场景。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

作者: duran1986   出处: http://blog.youkuaiyun.com/duran1986/article/details/5573415    摘录于:2013-02-27


目录


  1. 继承关系(Generalization);
  2. 实现关系(Realization);
  3. 依赖关系(Dependency);
  4. 关联关系(Association);
  5. 有方向的关联(DirectedAssociation);
  6. 聚合关系(Aggregation);
  7. 组合关系(Composition);

1. 继承关系(Generalization):




图1 Class B继承于Class A

继承指的是一个类(称为子类、子接口)继承另外的一个类(称为父类、父接口)的功能,并可以增加它自己的新功能的能力,继承是类与类或者接口与接口之间最常见的关系之一。

2. 实现关系(Realization):


图2 Class A实现了Interface A

实现指的是一个class类实现interface接口(可以是多个)的功能;实现是类与接口之间最常见的关系之一。

3. 依赖关系(Dependency):

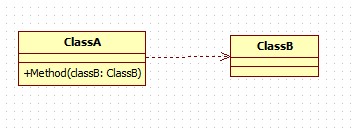

图3 ClassA依赖于ClassB

可以简单的理解,就是一个类A使用到了另一个类B,而这种使用关系是具有偶然性的、临时性的、非常弱的,但是B类的变化会影响到A;

表现在代码层面,为类B作为参数被类A在某个method方法中使用。

4. 关联关系(Association):

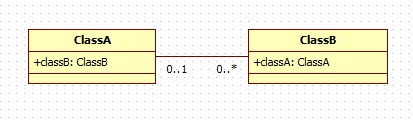

图4 ClassA与ClassB相互关联

这里的关联关系分的比较细,把相互关联和有方向的关联区分开了,相互他体现的是两个类、或者类与接口之间语义级别的一种强依赖关系,是一种长期的稳定的关系;

表现在代码层面,为被关联类以类属性的形式出现在关联类中。

5. 有方向的关联(DirectedAssociation):

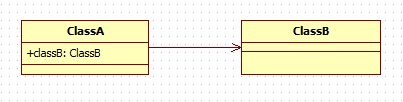

图5 ClassA关联于ClassB

是关联的一种特别形式,是单向的;

表现在代码层面,为被关联类B以类属性的形式出现在关联类A中。

6. 聚合关系(Aggregation):


图6 计算机 has-a cpu

聚合是关联关系的一种特例,他体现的是整体与部分、拥有的关系,即has-a的关系,此时整体与部分之间是可分离的,他们可以具有各自的生命周期,部分可以属于多个整体对象,也可以为多个整体对象共享;比如计算机与CPU;

表现在代码层面,和关联关系是一致的,只能从语义级别来区分;

7. 组合关系(Composition):

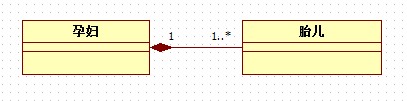

图7 孕妇 contains-a 胎儿

组合也是关联关系的一种特例,他体现的是一种contains-a的关系,这种关系比聚合更强,也称为强聚合;

他同样体现整体与部分间的关系,但此时整体与部分是不可分的,整体的生命周期结束也就意味着部分的生命周期结束;孕妇死了胎儿自然也就死了;

表现在代码层面,和关联关系是一致的,只能从语义级别来区分;

转载于:https://www.cnblogs.com/Ming8006/archive/2013/02/27/2935890.html
