参考3GPP TS 29.060

GTP的头部是可变的，GTP-C（control）和GTP-U（user）共同使用一个头部。

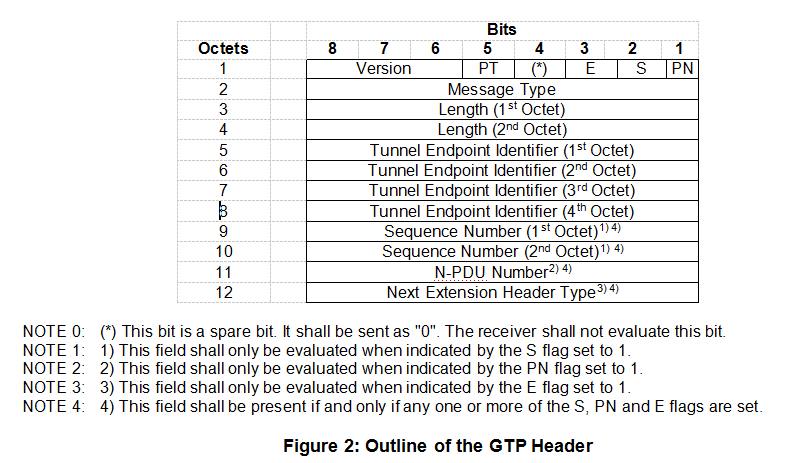

GTP Header头部：

-Version 用来标识GTP协议的版本，在这里应该设置为1。

-Protocol Type（PT）。这一位用来标识是GTP（PT为1）还是GTP'(PT为0)。GTP'在3GPP TS 32.295中定义，并且它的头部的含义和GTP头部的含义是不一样的。

-（*）空闲比特，发送端置为0，接收端忽略这一位。

-Extension Header flag (E)。这一bit用来说明Next Extension Header域是否有意义。当这一位为0的时候，Next Extension Header要么不存在，要么存在但是也不被使用。当这一位为1的时候，Next Extension Header域要被解释和使用。

-Sequence number flag (S)。这一bit用来说明Sequence number 域是否有意义。当这一位为0的时候，Sequence number 要么不存在，要么存在但是也不被使用。当这一位为1的时候，Sequence number 域要被解释和使用。

-N-PDU Number flag (PN)。这一bit用来说明N-PDU Number域是否有意义。当这一位为0的时候，N-PDU Number 要么不存在，要么存在但是也不被使用。当这一位为1的时候，N-PDU Number 域要被解释和使用。

-Message Type。这个域定义了GTP的消息类型，包括GTP-C和GTP-U。

-L
