温度显示

详细步骤如下：

前面板：

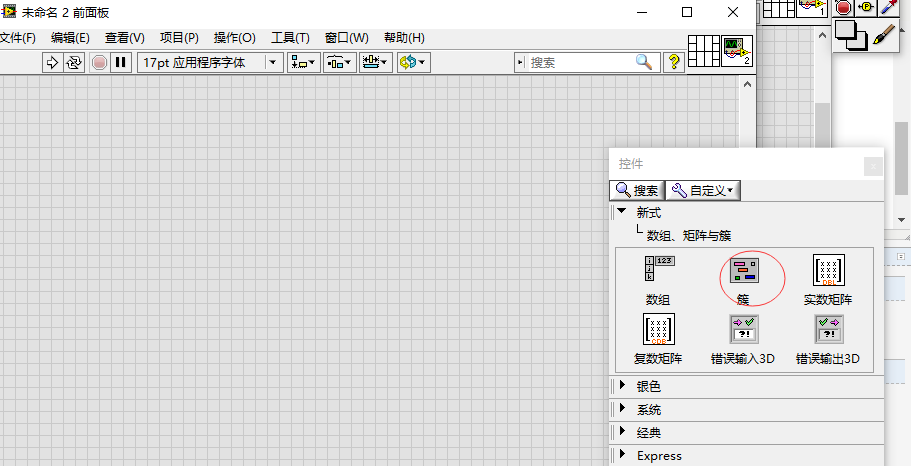

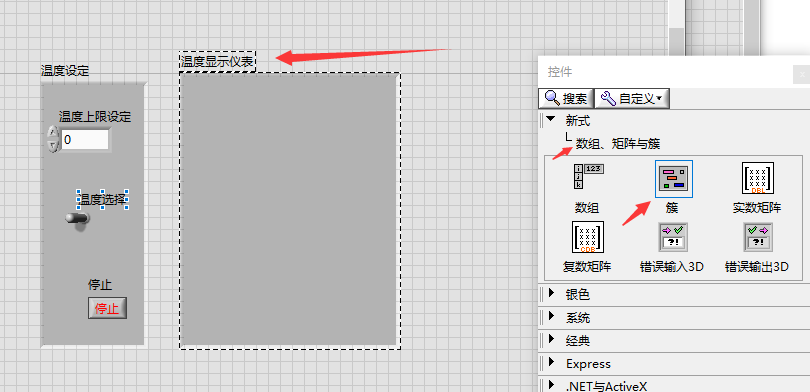

1.在数组面板中选取簇，改名为温度设定

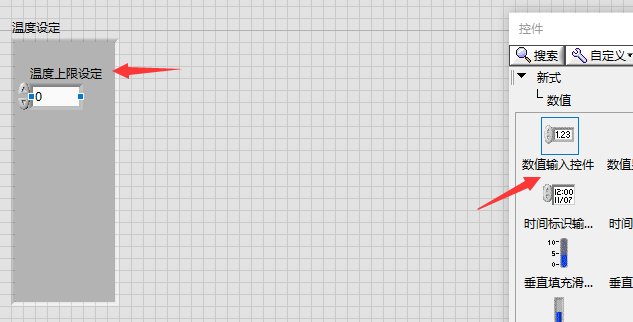

2.添加数值输入控件并改名为温度上限设定

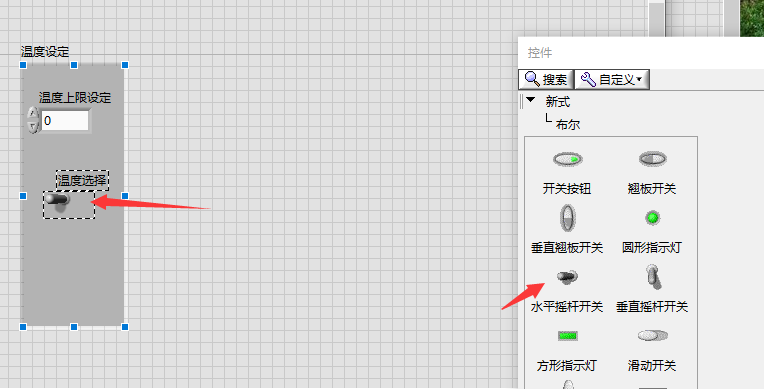

添加水平摇杆开关，改名为温度选择

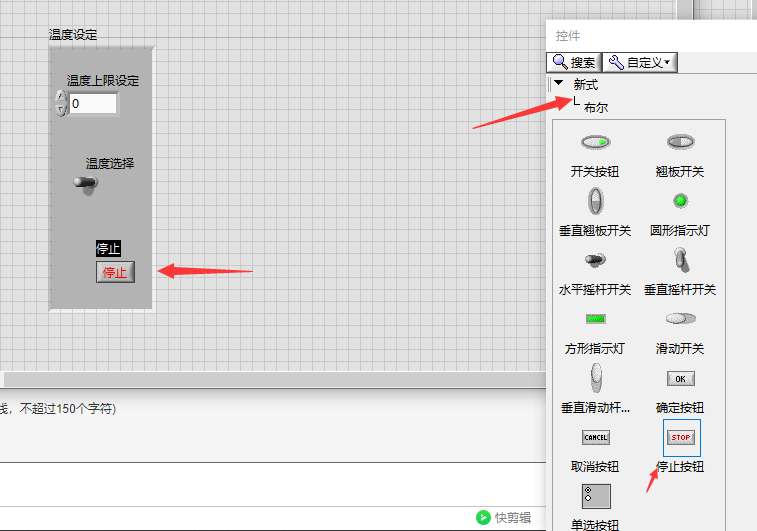

添加停止按钮



在添加一个簇，改名

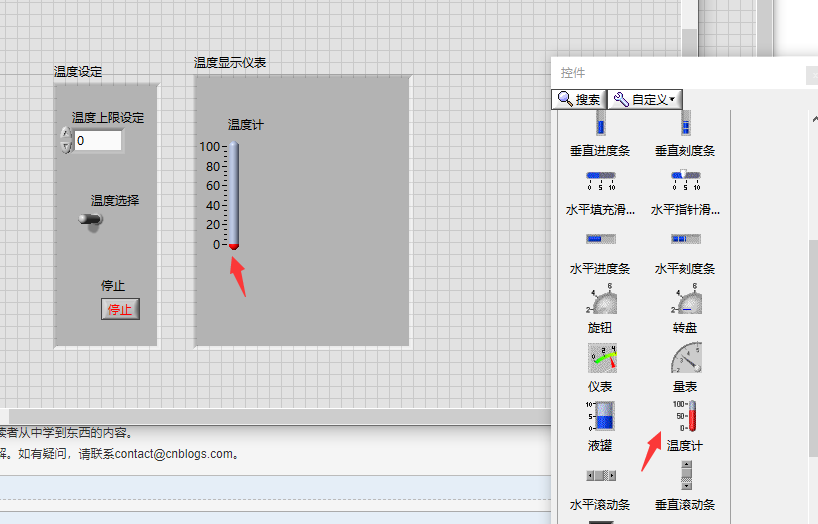

在控件-数值中选取温度计

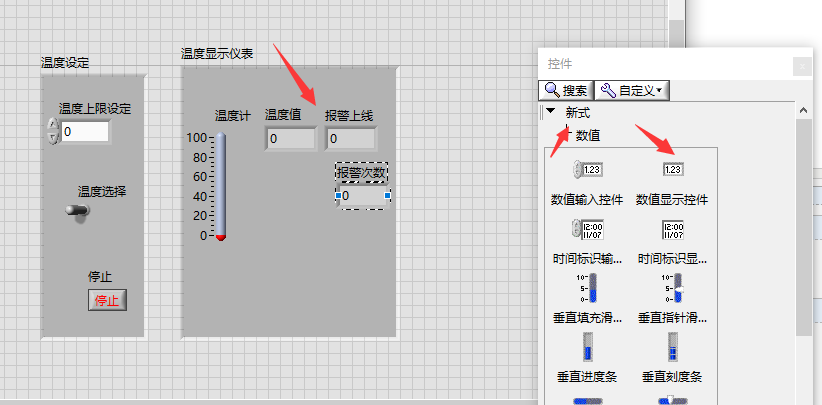

添加三个数值显示控件，并依次改名

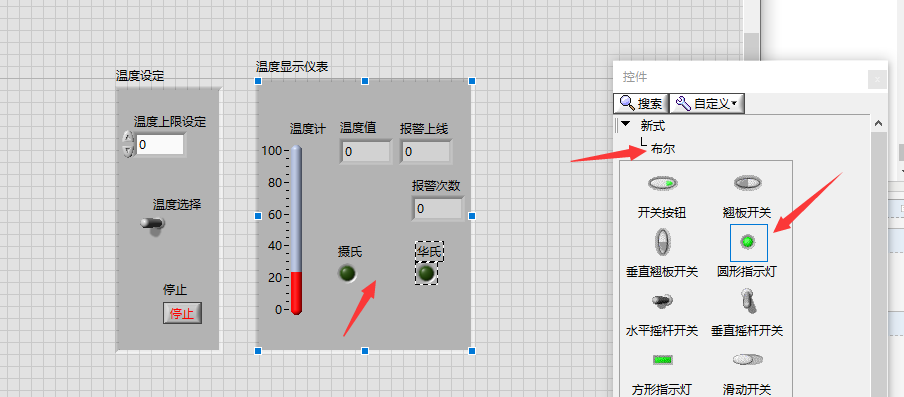

添加2个布尔按钮，并改名

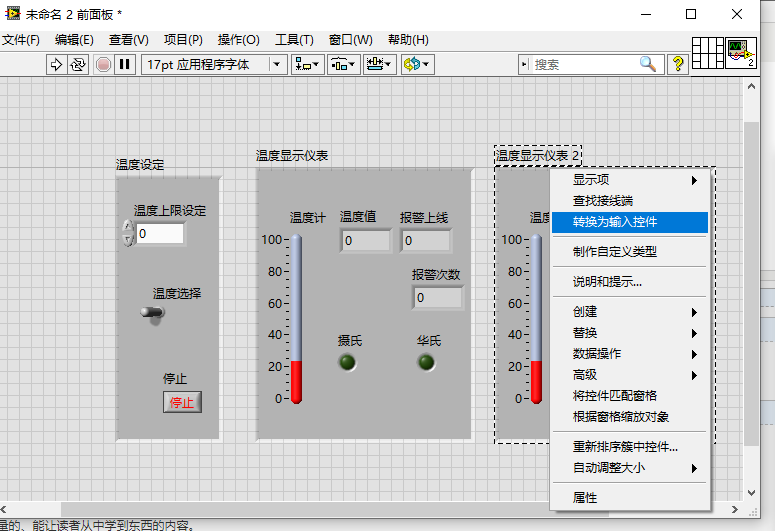

 复制一个温度显示仪表，并转换为输入控件

再打开程序框图

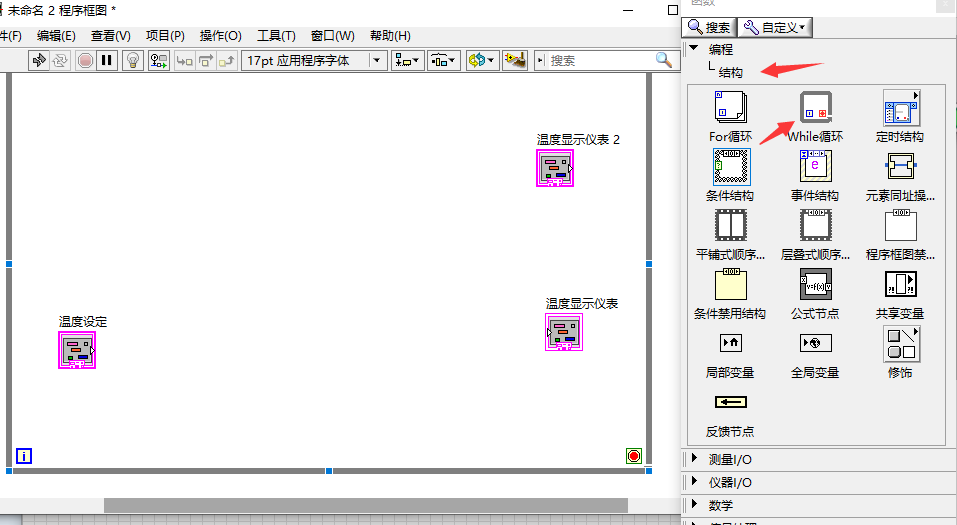

添加while循环

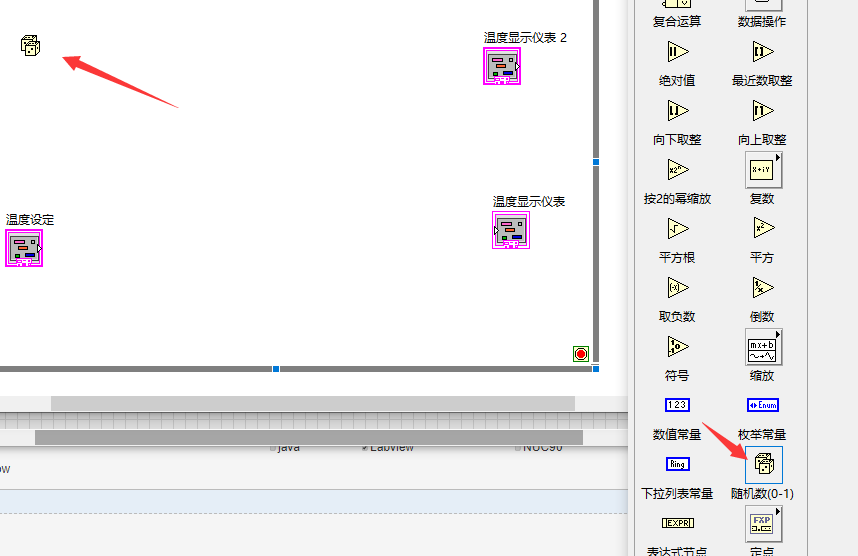

 在数值里添加随机数

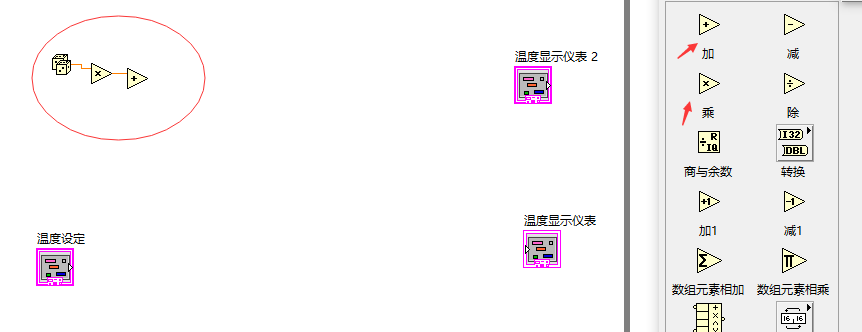

添加乘加运算

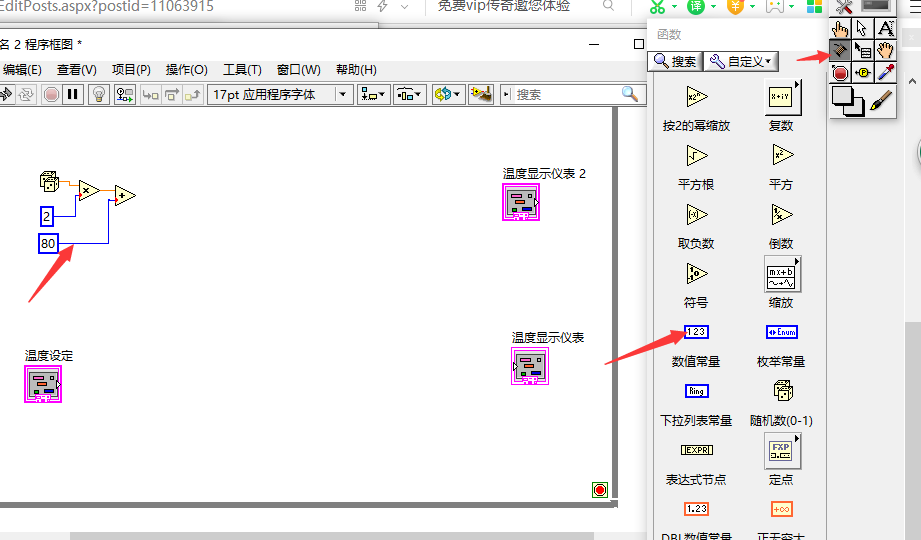

添加常量，连线

添加按名称解绑，连接温度设定，并拉大其，将三个名称全部显示

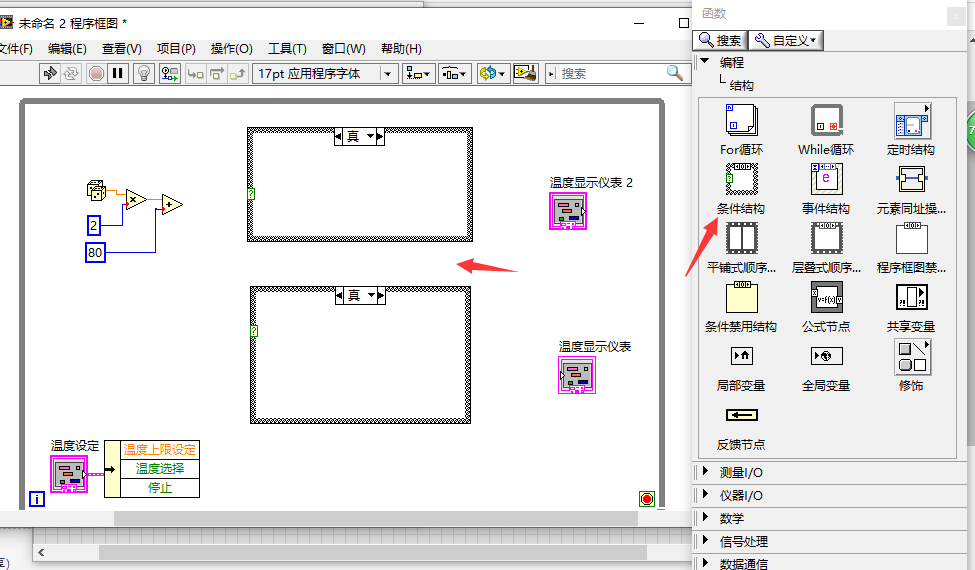

添加两个条件结构

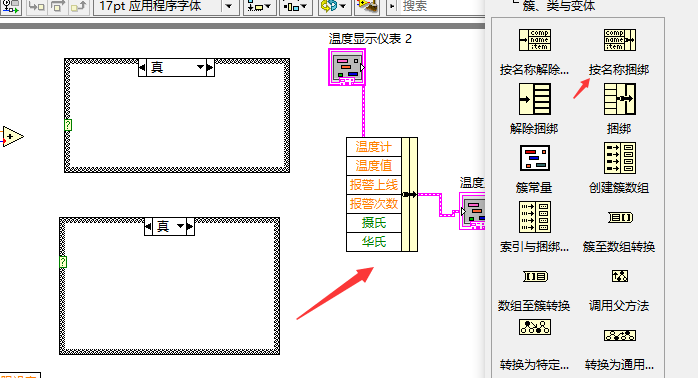

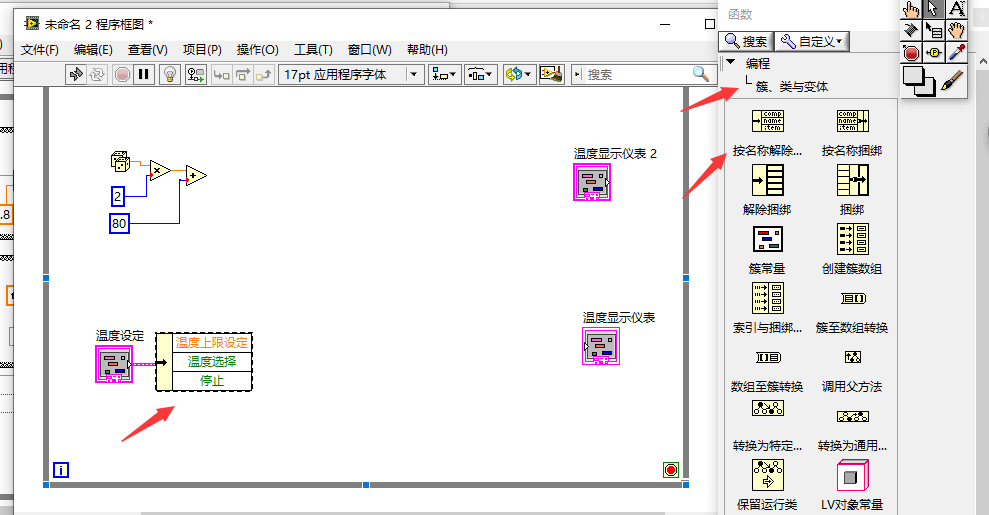

在簇中选取按名称捆绑并添加，连接，并拉大直到全部显示

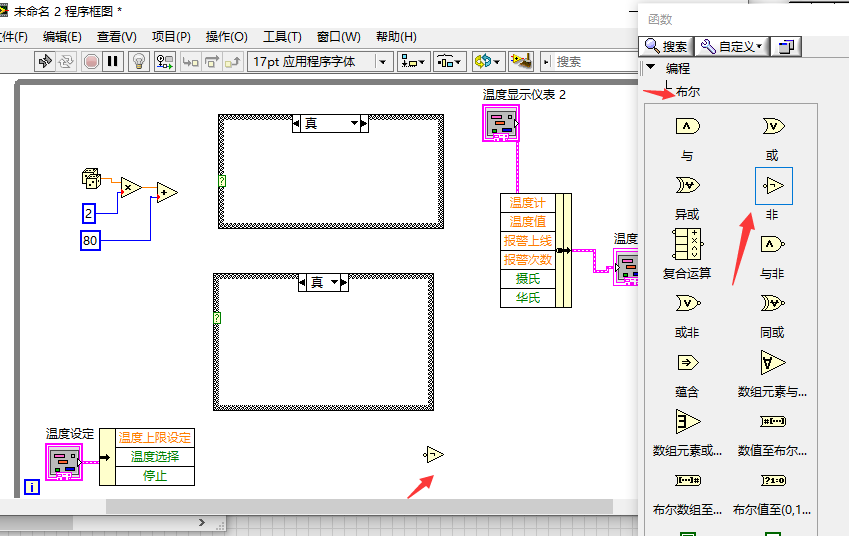

在布尔类型中添加一个非

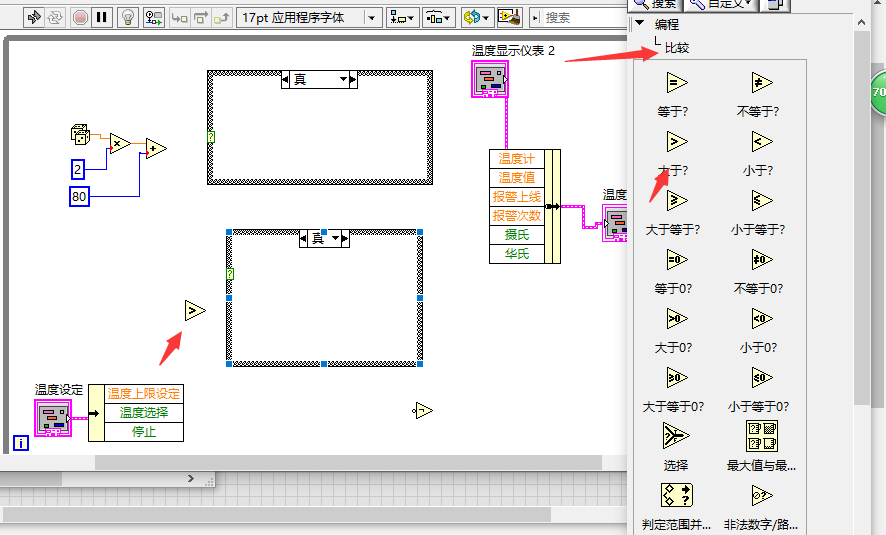

在比较中添加一个大于

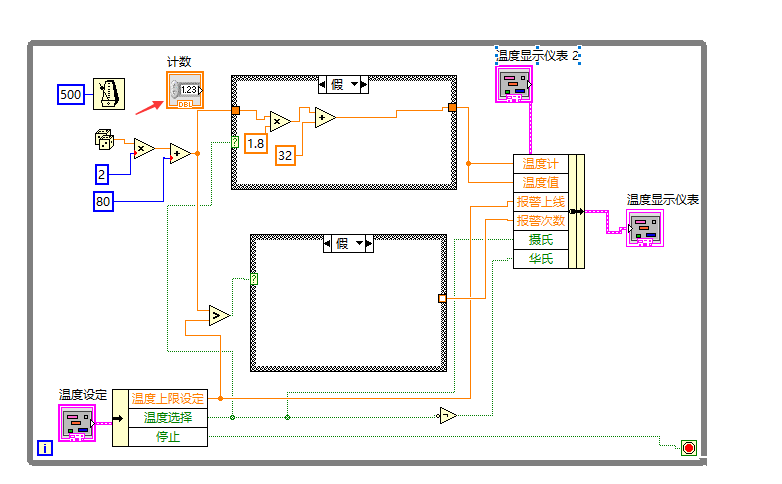

 如下图连线

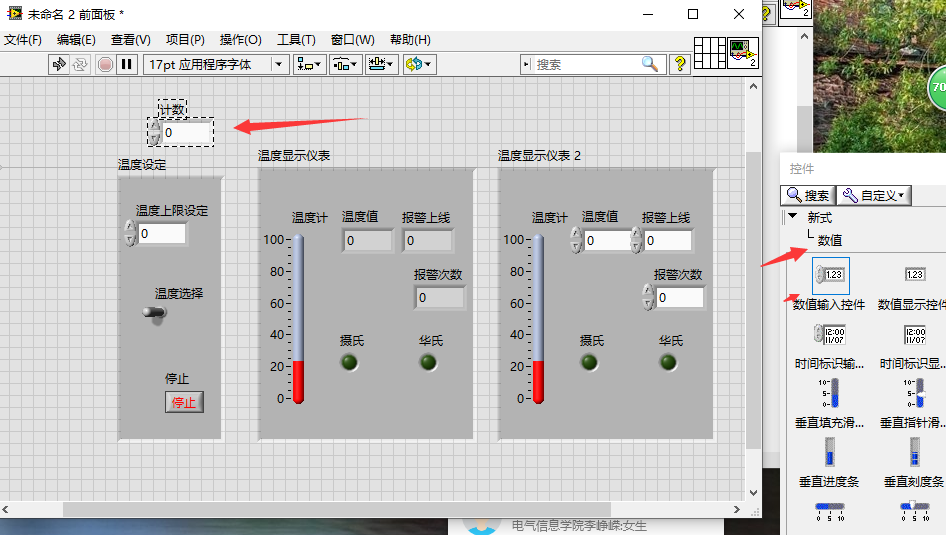

在下面的条件框中添加局部变量，先在前面板中添加输入控件

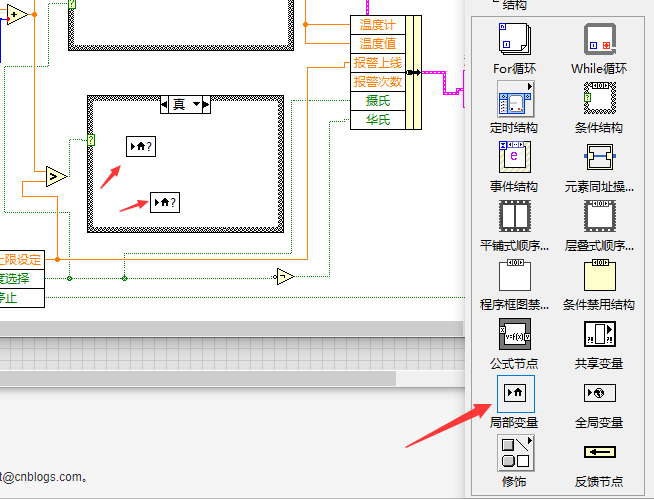

 返回程序框图，添加局部变量

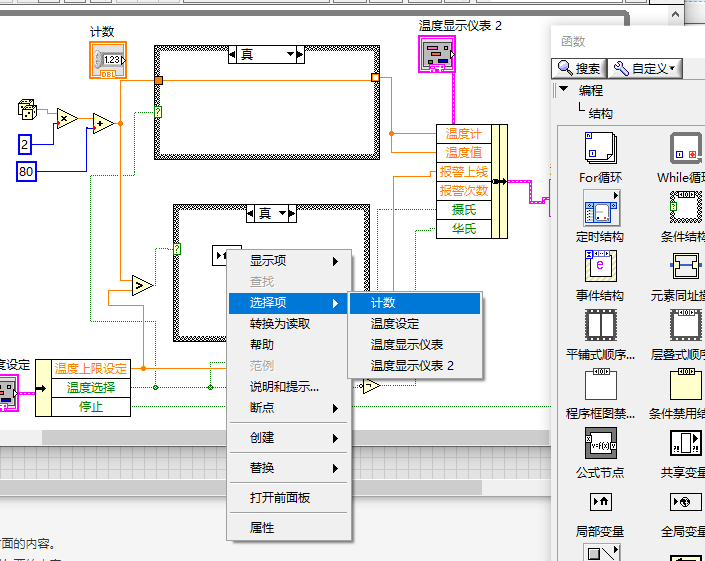

选中局部变量，单击右键，选择计数

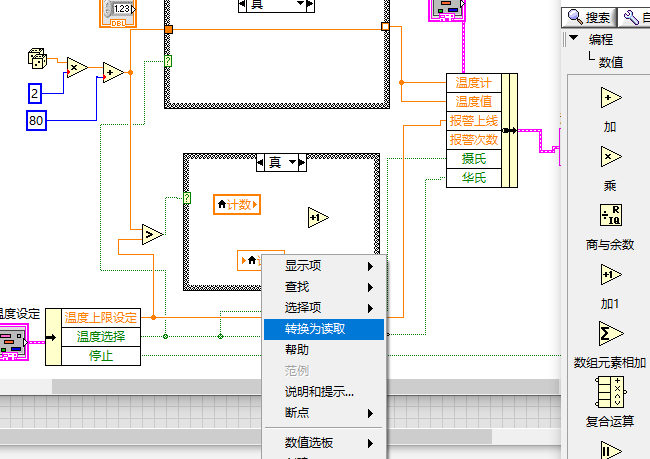

 将第一个局部变量转入读取，第二个局部变量设为写入

联线

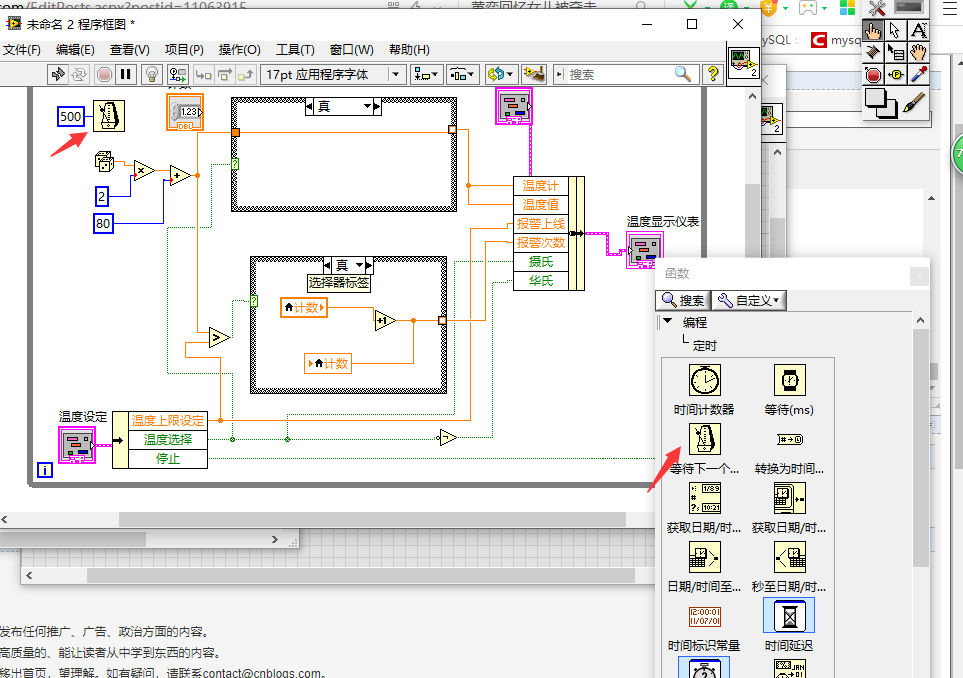

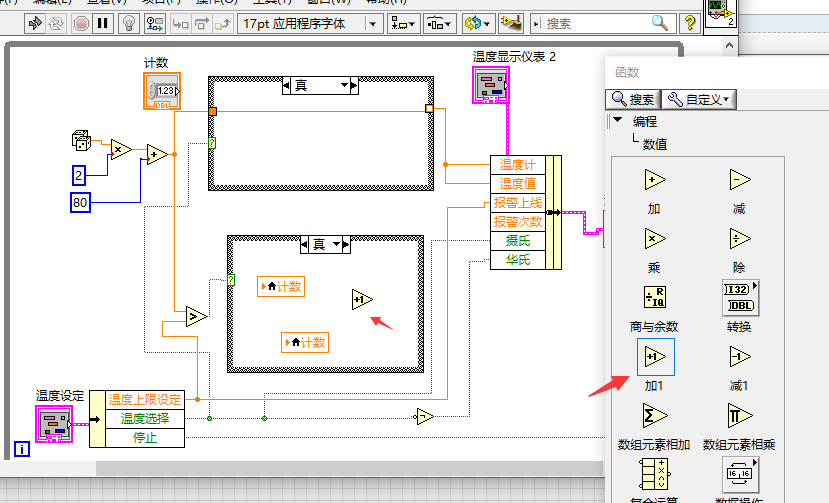

 在定时里添加

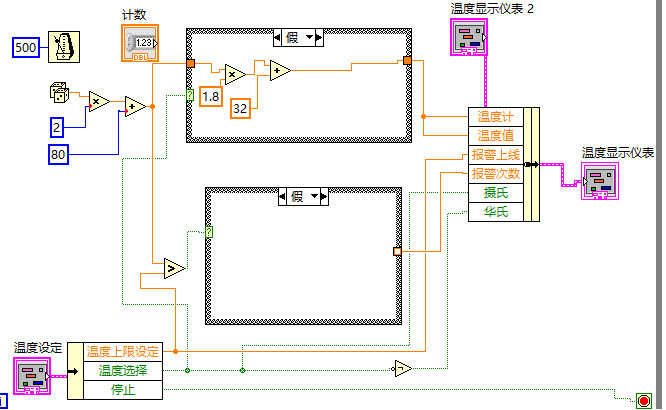

再将条件对话框改为假，添加相应格式

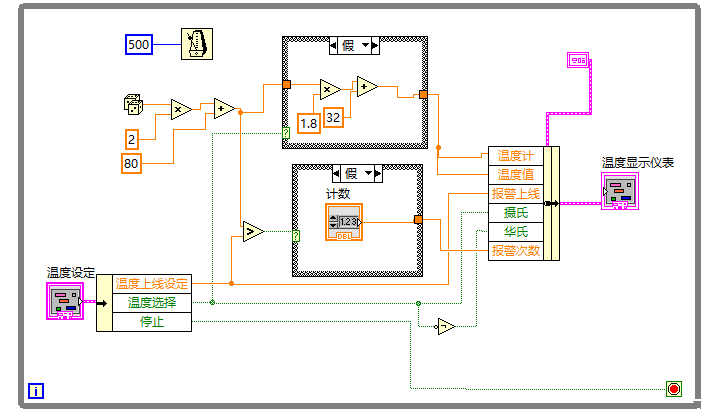

 最后将计数拉进下面的条件框

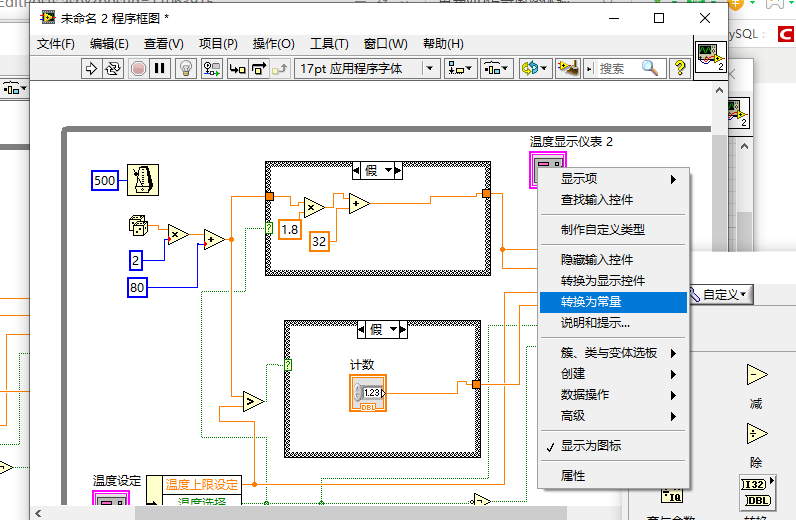

最后将温度显示仪表转化为常量，显示为图标

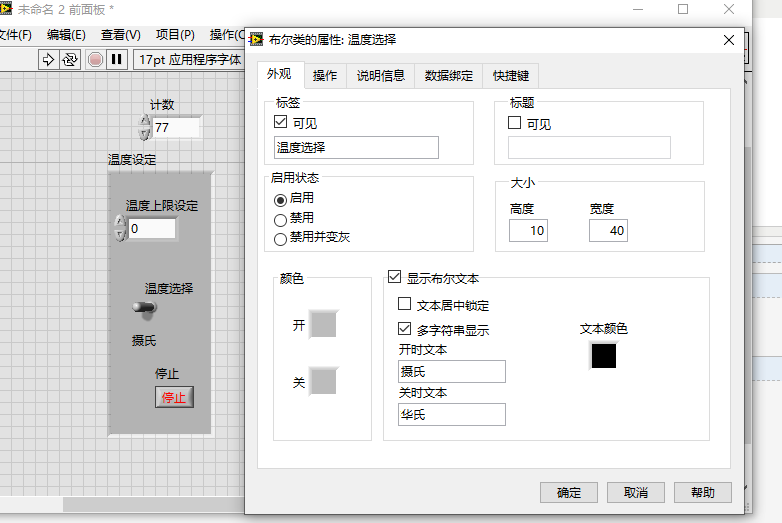

返回前面板，选择选择滑动杆，点击属性，修改

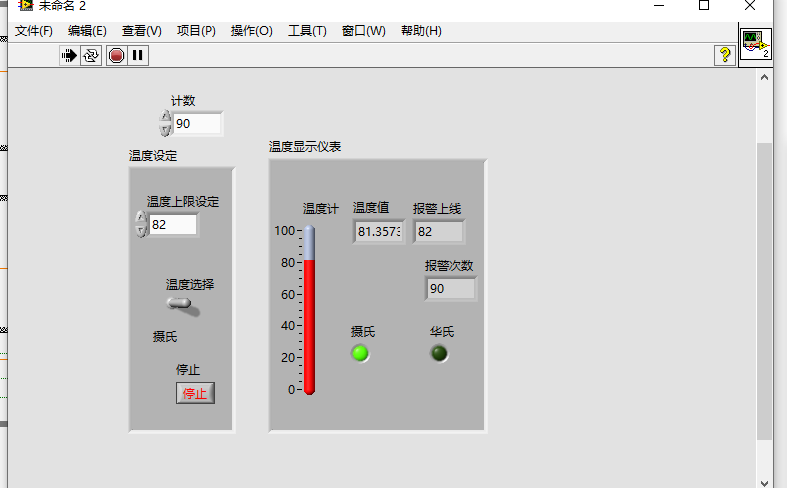

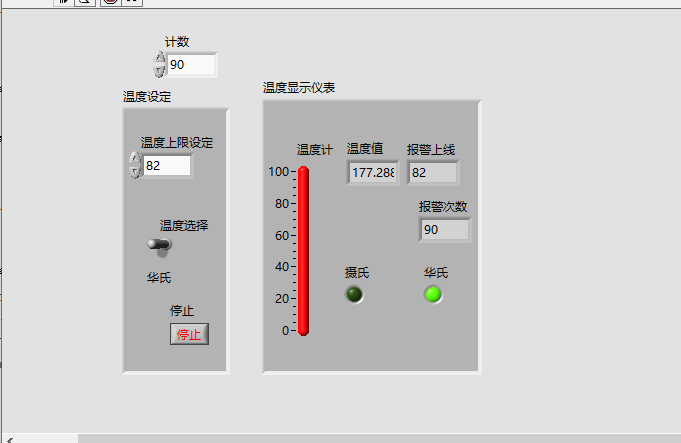

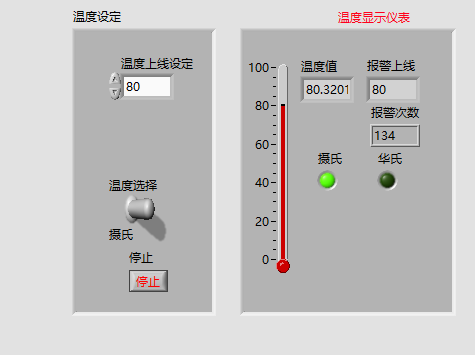

 最后如图
