工欲善其事必先利其器，没有真正搞懂SVG里的viewport，viewbox, preserveAspectRatio这三个属性，就很容易遇到坑，最近写项目用到svg这三个属性被我一眼就略过，后来发现自己并没有理解透，导致写项目产生了奇怪的坑，后面解决了，就是原理没通透，趁着大周末，来一波整理吧

一、这些理论知识必不可少

1.viewport

<svg width="400" height="200"></svg>

上面svg中定义的是一个宽度为400 高度为200 的视口，也就是viewport，我们都知道，SVG标签里接下去嵌套的就是SVG的图形曲线等的代码了，这个viewport就是管SVG里面的元素能显示的在多大的一个面板中的意思，拿PS来理解，就是PS中的一个画板的大小，画出来的东西，就只能在这么大的画板里显示，超出了就看不到

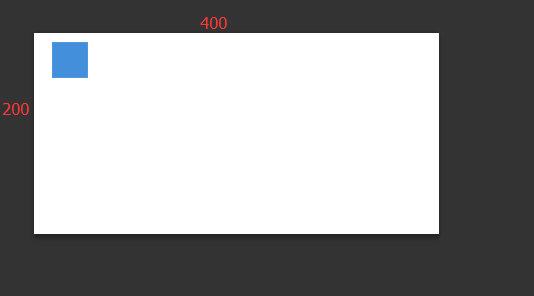

　　比如我有这样的一个画板

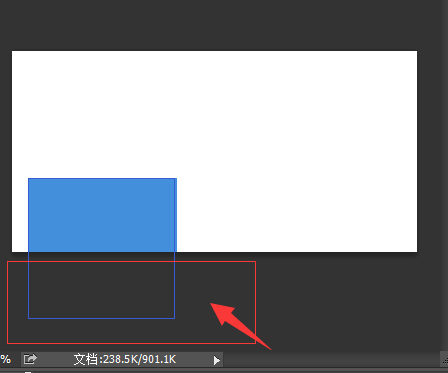

然后我把蓝色方块往下挪

因为我就设置了200高度的viewport,往下挪后蓝色方块就有一部分没显示出来了

　　2.viewbox

　　这个是重头戏哇，注意啦，敲黑板！

viewbox="x, y, width, height"
/*
　　x:左上角开始的横坐标点
　　y:左上角往下的纵坐标点
　　width: viewbox的宽度
　　height: viewbox的高度
*/

以上是语法，下面是上一个实例

<svg width="400" heigh="200" viewbox="0 0 200 200">
     <rect x="0" y="0" width="10" height="10">
</svg>

这段代码会有什么效果呢？实际上viewbox是这样处理的

　　①viewbox="0 0 200 200 "是在宽度为400，高度为200的viewport画板里，从坐标点（0,0）作为viewbox的左上角点，然后再圈出一戈宽度为200 高度为200的viewbox

　　②然后把viewbox中的截屏内容在viewport中显示出来，默认保持纵横比，下面上图

　　还没设置viewbox之前

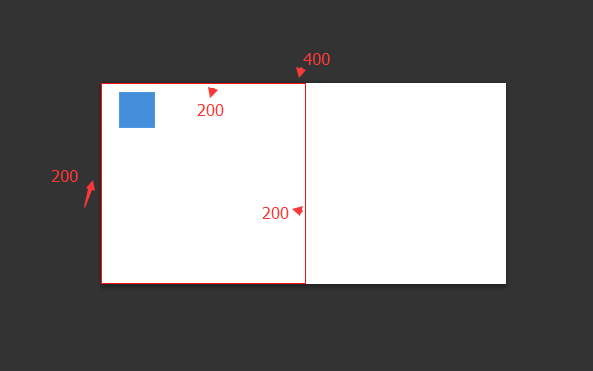

设置了viewbox

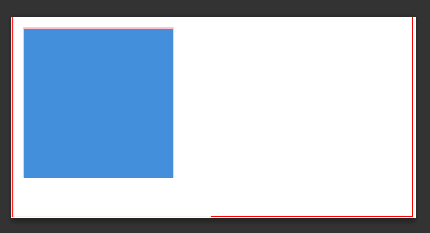

然后将这个viewbox进行铺满viewport，上面的我是用PS话的啊，没注意大小 - =

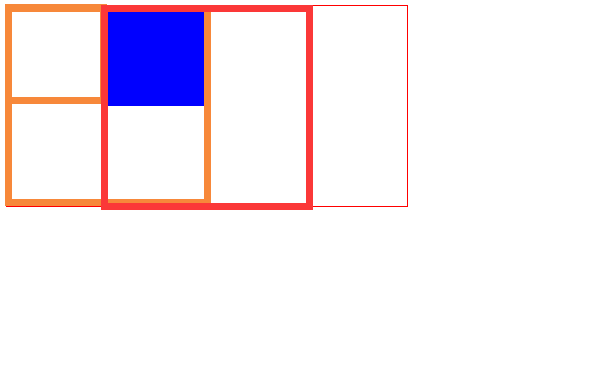

　　下面是代码生成的SVG

　　橙色是我画的辅助线，原来位置的，红色是加了viewbox后的效果，SVG的viewbox默认是xMid Ymid meet

　　待更，还有一个属性，以及平时写项目的心得总结，今天先写到这儿~
