首先RIP有2个版本，有V1、V2,不指定版本是有个默认版本

默认版本的特点（其实根RIPv1差不多，就是能够接收RIPv1、2的路由）：

自动汇总，不能手工关闭

唯一有类路由协议

广播更新

无认证

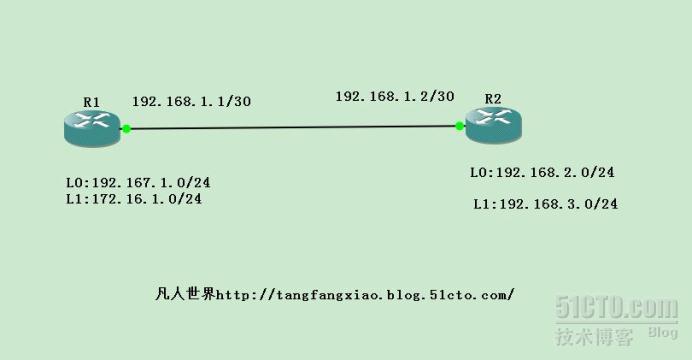

R1：

router rip

 network 172.16.0.0

 network 192.167.1.0

 network 192.168.1.0

R2：

router rip

 network 192.168.1.0

 network 192.168.2.0

 network 192.168.3.0



R2#show ip protocols

　Default version control: send version 1, receive any version

    Interface             Send  Recv  Triggered RIP  Key-chain

    Ethernet0/0            1     1 2

    Loopback0             1     1 2     //默认接收版本1、2,发送版本1

Loopback2             1     1 2　//发送为RIPv1,不携带子网掩码





RIPv1的特性：

自动汇总，不能手工关闭

唯一有类路由协议

广播更新

无认证

router rip

version 1

show ip protocols

  Default version control: send version 1, receive version 1

    Interface             Send  Recv  Triggered RIP  Key-chain

    Ethernet0/0           1    1

    Loopback0             1     1  //默认只收发RIPv1

    Loopback2             1     1



R    172.16.0.0/16 [120/1] via 192.168.1.1, 00:00:14, Ethernet0/0　//自动汇总，有类路由协议

     192.168.1.0/30 is subnetted, 1 subnets

C       192.168.1.0 is directly connected, Ethernet0/0

R    192.167.1.0/24 [120/1] via 192.168.1.1, 00:00:14, Ethernet0/0

C    192.168.2.0/24 is directly connected, Loopback0

C    192.168.3.0/24 is directly connected, Loopback2



RIPv2的特性：

自动汇总，可以关闭，可以手工汇总

无类路由协议（携带子网掩码）

组播更新（目标地址224.0.0.9）

可以认证（明文、MD5）



router rip

version 2

show ip protocols

Default version control: send version 2, receive version 2

    Interface             Send  Recv  Triggered RIP  Key-chain

    Ethernet0/0           2     2

    Loopback0             2     2  //默认只收发RIPv2

    Loopback2             2     2



show ip route

     172.16.0.0/16 is variably subnetted, 2 subnets, 2 masks

R       172.16.0.0/16 [120/1] via 192.168.1.1, 00:02:06, Ethernet0/0 自动汇总

R       172.16.1.0/24 [120/1] via 192.168.1.1, 00:00:13, Ethernet0/0 无类路由

     192.168.1.0/30 is subnetted, 1 subnets

C       192.168.1.0 is directly connected, Ethernet0/0

R    192.167.1.0/24 [120/1] via 192.168.1.1, 00:00:13, Ethernet0/0

C    192.168.2.0/24 is directly connected, Loopback0

C    192.168.3.0/24 is directly connected, Loopback2

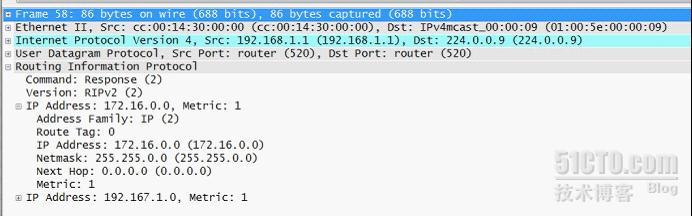

可以从这看出RIPv2的路由是带子网掩码的！同时是组播更新的，目标地址为224.0.0.9！使用UDP协议，端口号为520.

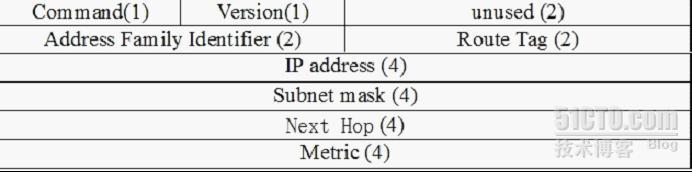

RIP Version2的格式：


命令Command：1.路由信息请求　2.路由信息响应　3、4过时　5.留作Sun微系统公司内部使用

版本Version:版本1、版本2

Unused：未使用，设置全为0

地址标识Address Family Identifier：指示路由项中的地址种类，对于IPV4总是设置为2；当请求全部路由信息时，设置为0.

Route Tag：外部路由标记，是表示路由是保留还是重播的属性。它提供一种从外部路由中分离内部路由的方法，用于传播从外部路由器协议(EGP)获得的路由信息。

Ip Address：路由条目的IPV4地址，可以是网络地址，子网地址或主机路由。

Subnet mask：子网掩码，应用于IP地址产生非主机部分地址，为0时表示不包括子网掩码部分，使得RIP能够适应更多的环境。

Next Hop：下一跳，可以对使用多路由协议的网络环境下的路由进行优化；如果是0.0.0.0的话，表示通告路由器的地址是最优的下一跳地址。

Metric：是一个1-16之间的跳数。



关闭自动汇总

router rip

no auto-summary

     172.16.0.0/24 is subnetted, 1 subnets

R       172.16.1.0 [120/1] via 192.168.1.1, 00:00:14, Ethernet0/0没汇总的路由了

     192.168.1.0/30 is subnetted, 1 subnets

C       192.168.1.0 is directly connected, Ethernet0/0

R    192.167.1.0/24 [120/1] via 192.168.1.1, 00:00:14, Ethernet0/0

C    192.168.2.0/24 is directly connected, Loopback0

手工汇总

interface Loopback2

 ip summary-address rip 172.16.0.0 255.255.192.0

R1(config-if)#do show ip rip da

172.16.0.0/16    auto-summary

172.16.0.0/18    int-summary　刚刚手工汇总的

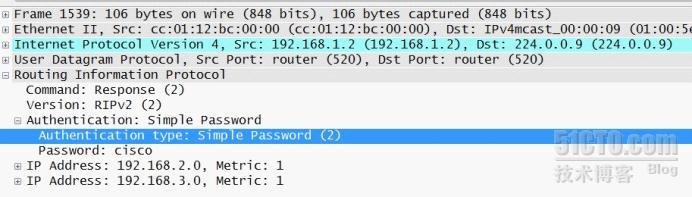

明文认证（简单字符认证）

RT2（config）：

key chain tang　　　　　　//密钥管理串（只具本地意义）

 key 5　　　　　　　　　　//密钥ID

  key-string cisco　　　　//密钥字符为cisco

 key 10　　　　　　　　　//密钥ID，可建多个密钥

  key-string cisco2　　　　//密钥字符为cisco2　（只需配一个就行，这里我是用来验证的）

int e0/0

ip rip authentication mode text  　//使用明文进行认证（默认方式）

ip rip authentication key-chain tang　//认证使用的密钥串



RT1（config）：

key chain tang

 key 5

  key-string cisco

int e0/0

ip rip authentication mode text  　//使用明文进行认证

ip rip authentication key-chain tang　//认证使用的密钥串




认证原则：KeyChain里可以有多个KeyID和密钥。只发送最小KeyID的密钥

明文：发送时不带KeyID，接收方和KeyChain里所有密钥匹配，成功则通过认证。

MD5：发送时携带KeyID，接收方寻找相同的KeyID，如果有，只进行一次匹配决定是否成功。如果无，向下查找下一个KeyID进行匹配，决定是否成功。



MD5认证配置

int e0/0

ip rip authentication mode md5

ip rip authentication key-chain tang


其它配置一样注意两边的KeyID需一致。

对方发来的密钥只要在本地有，就能通过认证，如果只有一边认证通过那也只有一边能学习到路由，另一边因不匹配密钥而丢弃！





RIP的共同特性：

使用UDP传输协议，端口号为520,最大跳数为15跳，16跳为不可达；基于Bellman-Ford算法，基于距离矢量路由协议，管理距离为120，以跳数作为度量值。

定义了2种消息类型：

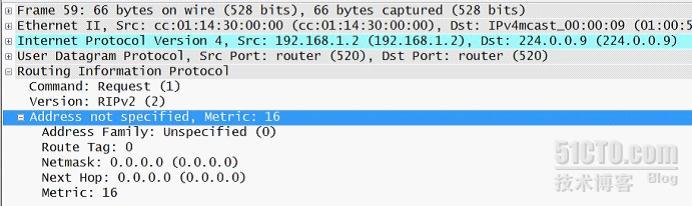

request message(请求消息)：用来向邻居请求一个update更新

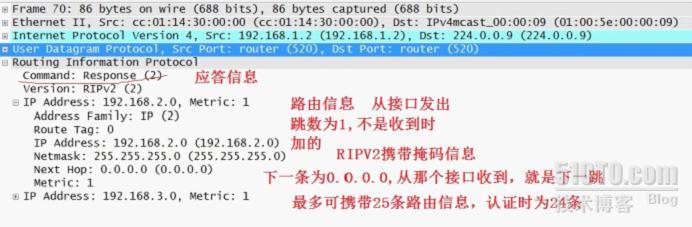

response message(应答消息)：包含路由条目的更新消息

注意：一个消息中最大可以包含25个路由条目，当AFI(地址族标识)为0时，表示对整个路由表的请求。该值通常为2。在认证时只有24个了，AFI为全1(0xffff)。



工作原理：

1.发现路由：首先运行RIP进程，发现自己的路由信息（收集直连网段信息）

2.通告路由：将自己知道的路由信息通告给其它邻居（request、respose）

3.计算路由：基于距离矢量算法，计算最优路由添加到全局路由表（跳数）

4.路由收敛：当网络拓扑发生变化时，能重新计算出最优路由（触发更新）



首先R1、R2运行RIP，向外发送request message，收到request message，给出响应response message报文。通过收到的路由运行距离矢量算法，计算出最佳路由添加到全局路由表中。





R2(config-router)#do show ip protocols

Routing Protocol is "rip"

  Sending updates every 30 seconds, next due in 25 seconds

  Invalid after 180 seconds, hold down 180, flushed after 240

Update(路由更新计时器)：30秒，每隔30s发送update更新报文

Invalid(无效计时器)：180秒（超时将条目hop置为Possibly down，并发送跳数为16的update）

Flush(刷新计时器)：240秒（超时删除条目）

Holddown(抑制计时器)：180秒（在Invalid超时后开启。另外，当收到一个更坏的跳数的更新后抑制开始）

命令：

router rip

timer basic 30 180 180 240　　　(RIP域内必须一致)



手动修改接口的RIP版本，并且优先router rip下指定的版本

int e0/0

ip rip receive version 1　//指定接口接收RIPv1

ip rip send version 2　　　//指定接口发送RIPv2

Default version control: send version 1, receive any version

    Interface             Send  Recv  Triggered RIP  Key-chain

    Ethernet0/0           2     1

手工指定单播更新

router rip

neighbor 192.168.1.1 //指定邻居地址，单播更新



防环机制：

定义最大跳数：每一跳增加1，到16跳认为不可达。

水平分割：从某接口学习到的路由不会再从该接口发送回去。(可以打开或关闭[no]ip split-horizon)

路由毒化：路由器主动把路由表中发生故障的路由项以度量值最大16跳的形式，通告给邻居。

毒性逆转：从某接口学习到的路由再从该接口发送回去但跳数已经被增加到了16跳。

抑制定时器：当某网络消失时，并不立即删除该条目而是等待定时器（240秒）才删除，为了网络可能的恢复。

触发更新：网络拓扑变化时，立即通知直连邻居而不再等待更新周期（30秒）。



修改管理距离：

(config-router)#distance 管理距离值(1-255)

只能改变路由器自身上的RIP路由的AD值。

配置被动接口：

(config-router)#passive-interface interface e0/0  //阻止单个接口发送路由更新

当很多接口需配置成被动接口时：

(config-router)#passive-interface default  //把所有接口配置成被动接口

(config-router)#no passive-interface interface e0/0//此接口不需要配置成被动接口

注意：被动接口命令是停止以广播或组播方式发送更新，但仍然可以接收广播和组播。passive-interface对单播是没有任何作用的。

RIP是距离矢量算法，是根据跳数来进行优先的，当一条链路带宽为2M，另一条链路为64K时，如果它们通告的路由的跳数相等时，RIP会走负载均衡，这是不合理的，为了解决此种状况，我们可以用offer-list进行调整。

如上拓扑，修改192.168.2.0/24此路由的跳数

R2（config）#access-list 10 permit 192.168.2.0

R2（config）#router rip

R2(config-router)#offset-list 10 out 10 e0/0　　//对匹配的路由在E0/0的出方向上修改增加10跳

格式：offset-list　列表号/名　in/out 跳数　进接口/出接口

R1：show ip route

R    192.168.2.0/24 [120/11] via 192.168.1.2, 00:00:01, Ethernet0/0



另外：Router#show ip rip database　可以用来查看RIP路由数据库



RIP很简单，内容也不是很多，就复习到这里吧　　凡人世界　2011.11.01　11点
