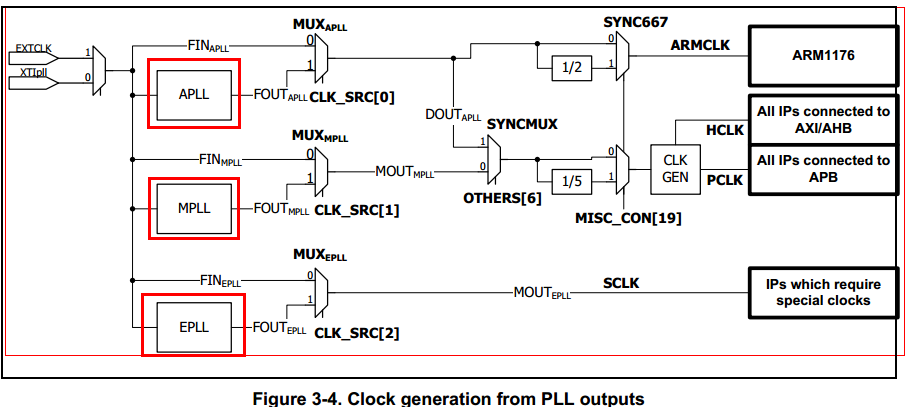

1.时钟体系的了解

所用晶振：12M

PLL的个数：APLL、MPLL、EPLL

产生的时钟及其用途：

时钟	应用场合	应用举例	所属PLL
ACLK	处理器	arm11	APLL
HCLK	AHB总线	LCD、DMA...	MPLL
PCLK	APB总线	GPIO、Uart	MPLL
SCLK	USB总线	USB	EPLL

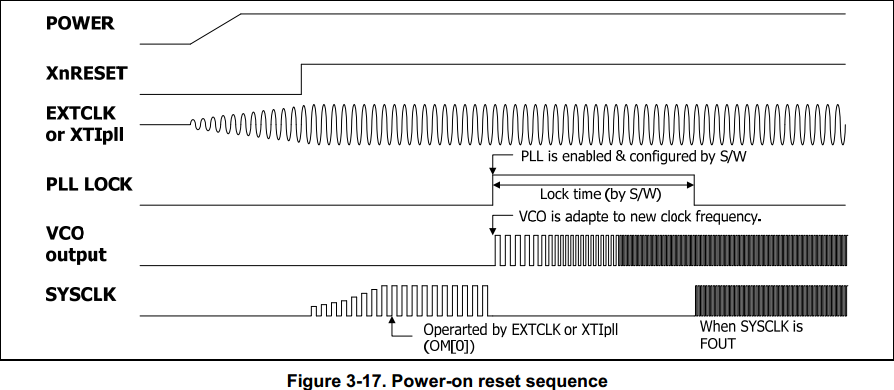

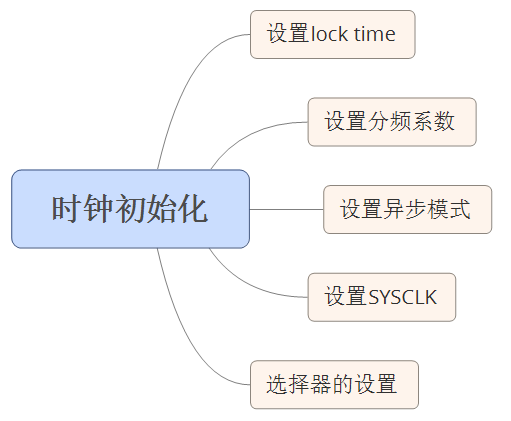

2.时钟初始化流程

注：SYCLK用于arm核

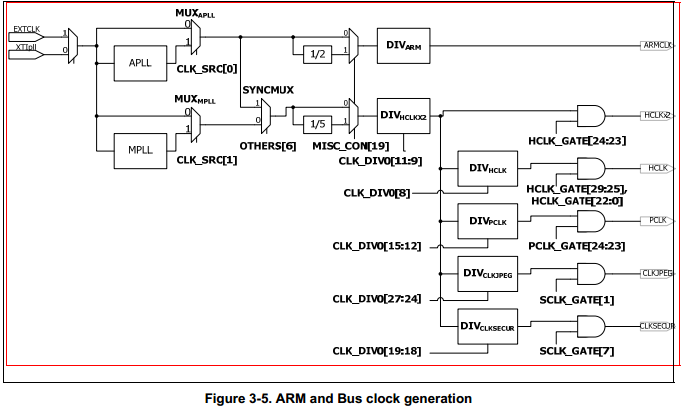

3.分频系数

DIV_ARM设为0，DIV_HCLK2设为1，DIV_HCLK设为1，DIV_PCLK设为3。

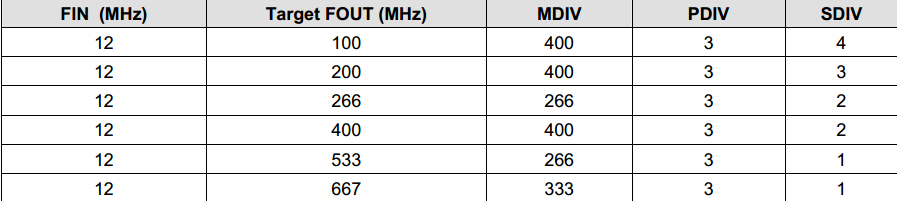

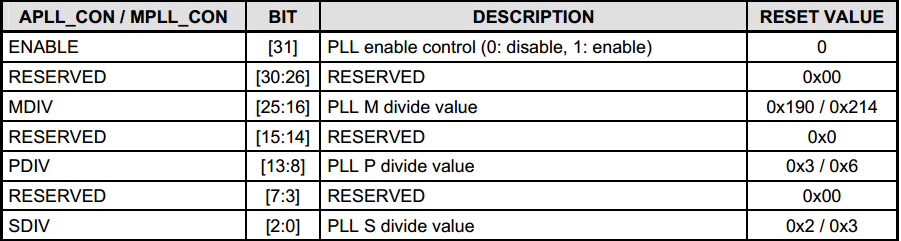

4.设置SYSCLK(APLL、MPLL)

5.汇编代码

#define CLK_DIV0 0x7e00f020
#define OTHERS 0x7e00f900
#define APLL_CON 0x7e00f00c
#define MPLL_CON 0x7e00f010
#define CLK_SRC 0x7e00f01c

#define DIV_VAL ((0x0<<0)|(0x1<<9)|(0x1<<8)|(0x3<<12))
#define PLL_VAL ((1<<31)|(266<<16)|(3<<8)|(1<<0))

init_clock:
    ldr r0,=CLK_DIV0
    ldr r1,=DIV_VAL
    str r1,[r0]

    ldr r0,=OTHERS
    ldr r1,[r0]
    bic r1,r1,#0xc0
    str r1,[r0]

    ldr r0,=APLL_CON
    ldr r1,=PLL_VAL
    str r1,[r0]

    ldr r0,=MPLL_CON
    ldr r1,=PLL_VAL
    str r1,[r0]

    ldr r0,=CLK_SRC
    mov r1,#0x03
    str r1,[r0]

    mov pc,lr
