本文详细介绍了如何在SolidWorks中创建齿轮模型，并设置了齿轮的主要参数，包括模数、齿数等。通过步骤指导读者完成齿轮设计，同时注意标称轴直径、键槽选择等问题。

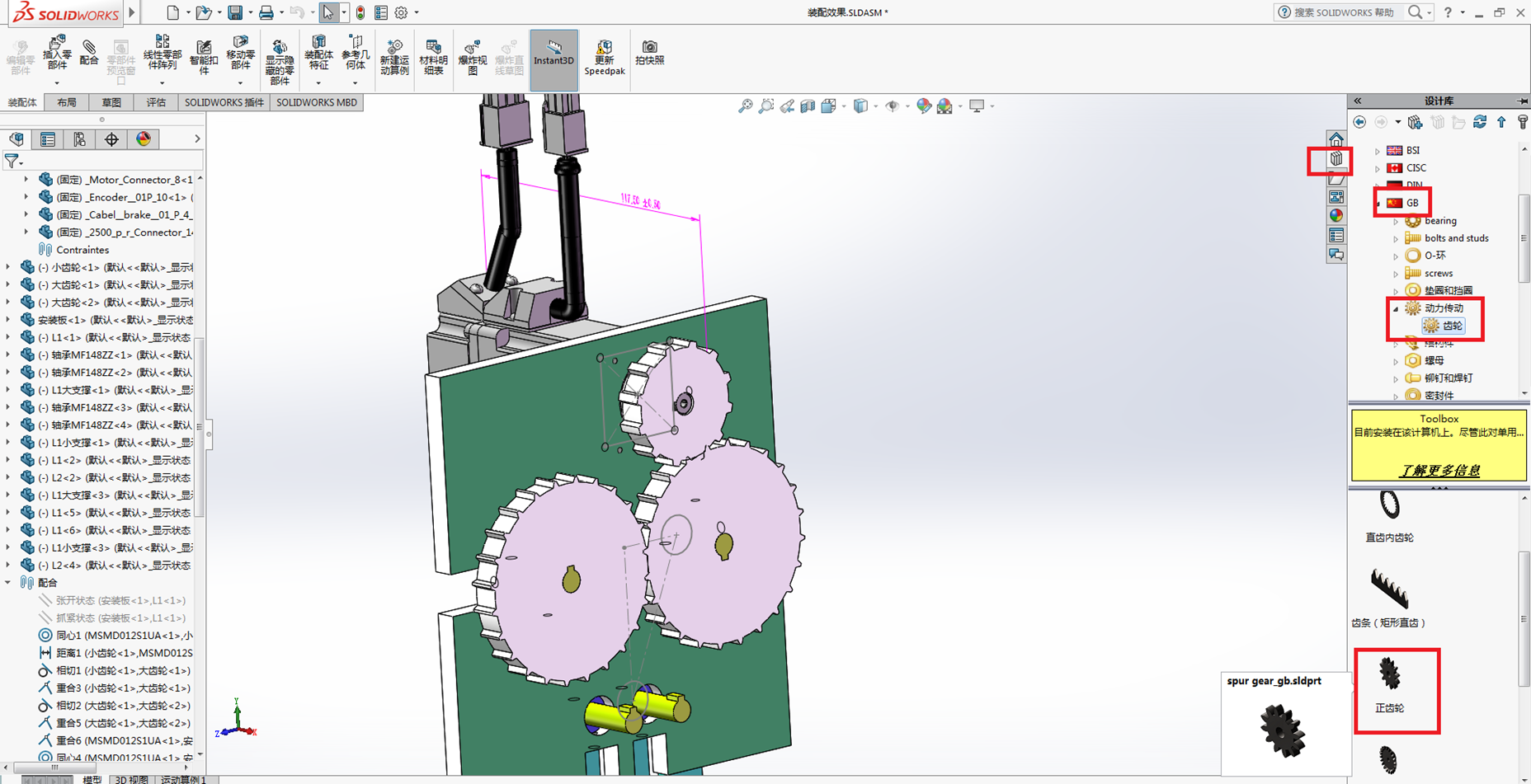

打开ToolBox，找到GB，动力传动，齿轮，正齿轮，然后拖放到绘图窗口（切记要在装配图里面弄，不是在单个零件里面弄）
设置齿轮的参数，一般只需要设置模数，齿数，面宽，类型，总长度（面宽就是有齿轮的面宽，如果是A类型齿轮，则面宽=总长度，如果是B类型的，则面宽是有齿轮部分长度）

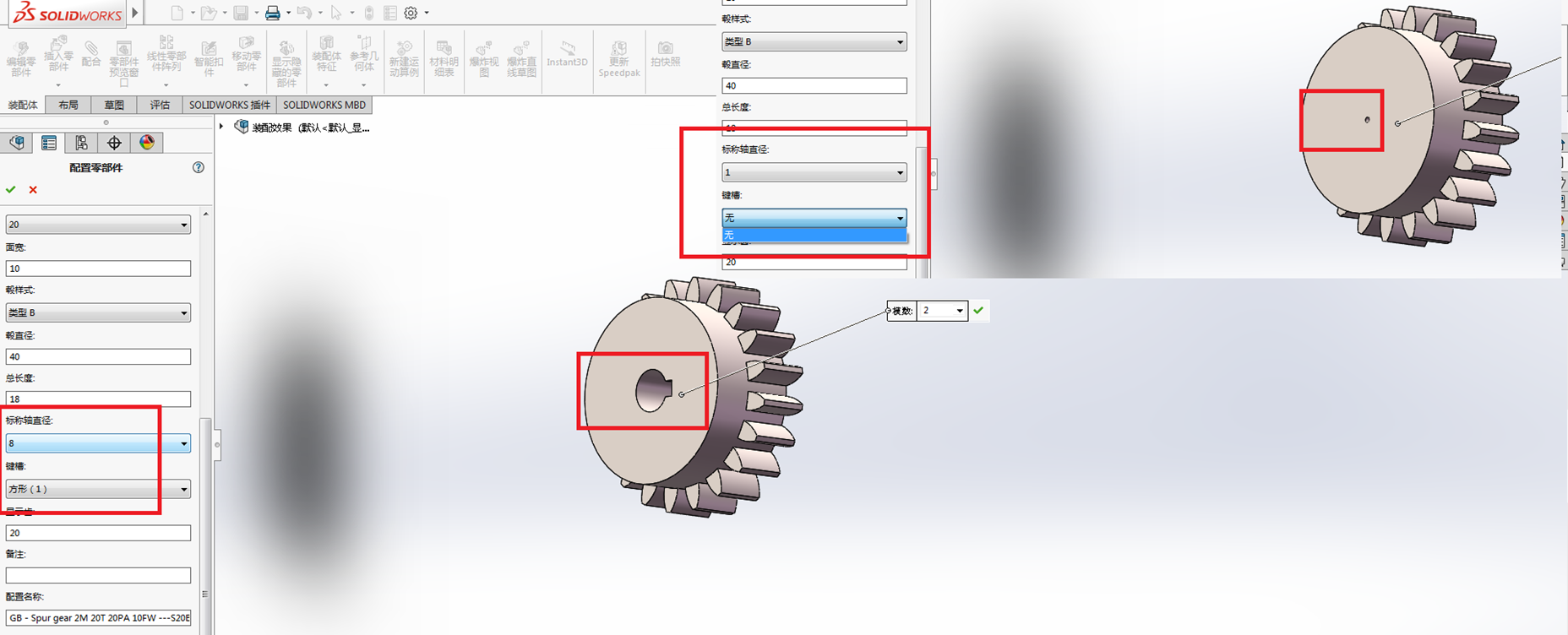

还有需要注意，设置标称轴直径要大一点才有可能设置键槽，如果标称轴直径很小，则无法选择键槽类型

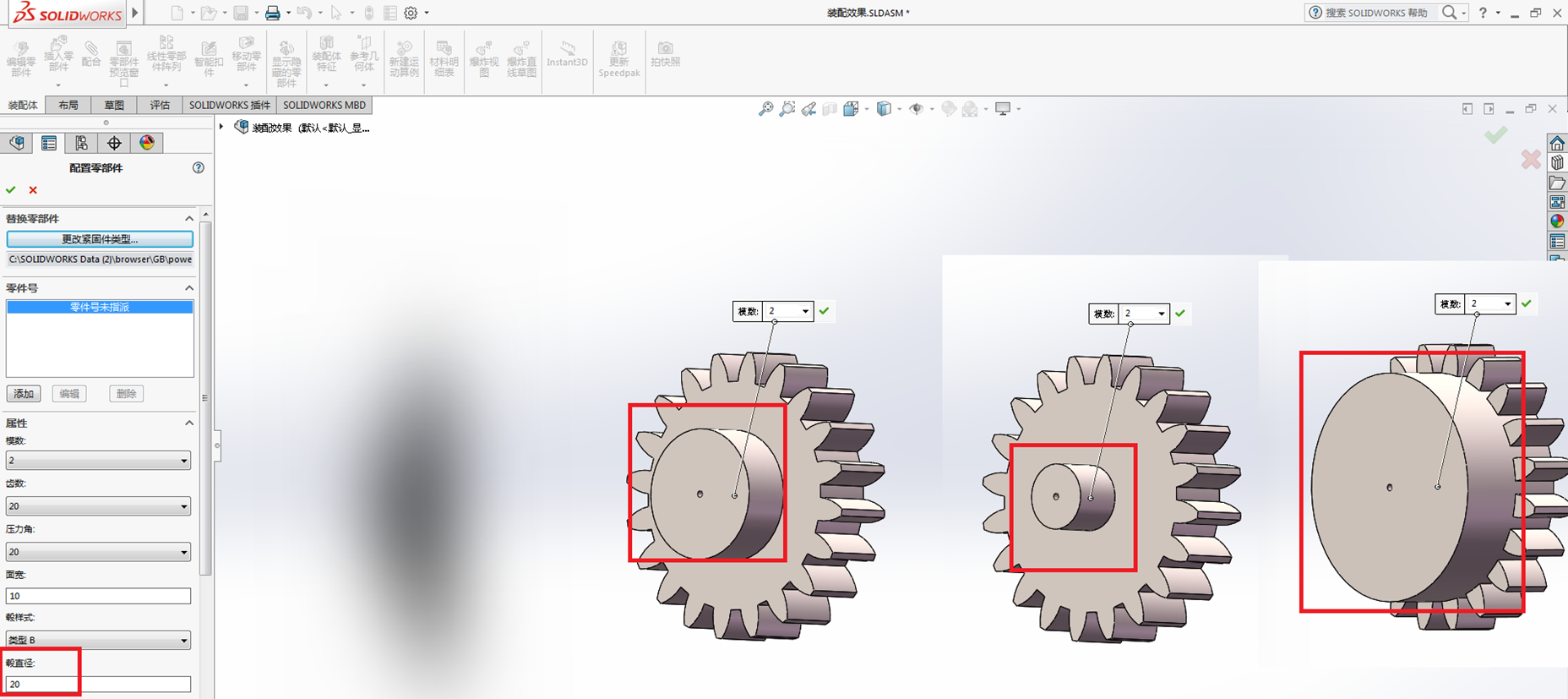

毂的直径不能超过齿轮的内圆直径，小一点有效果，再大参数就无效

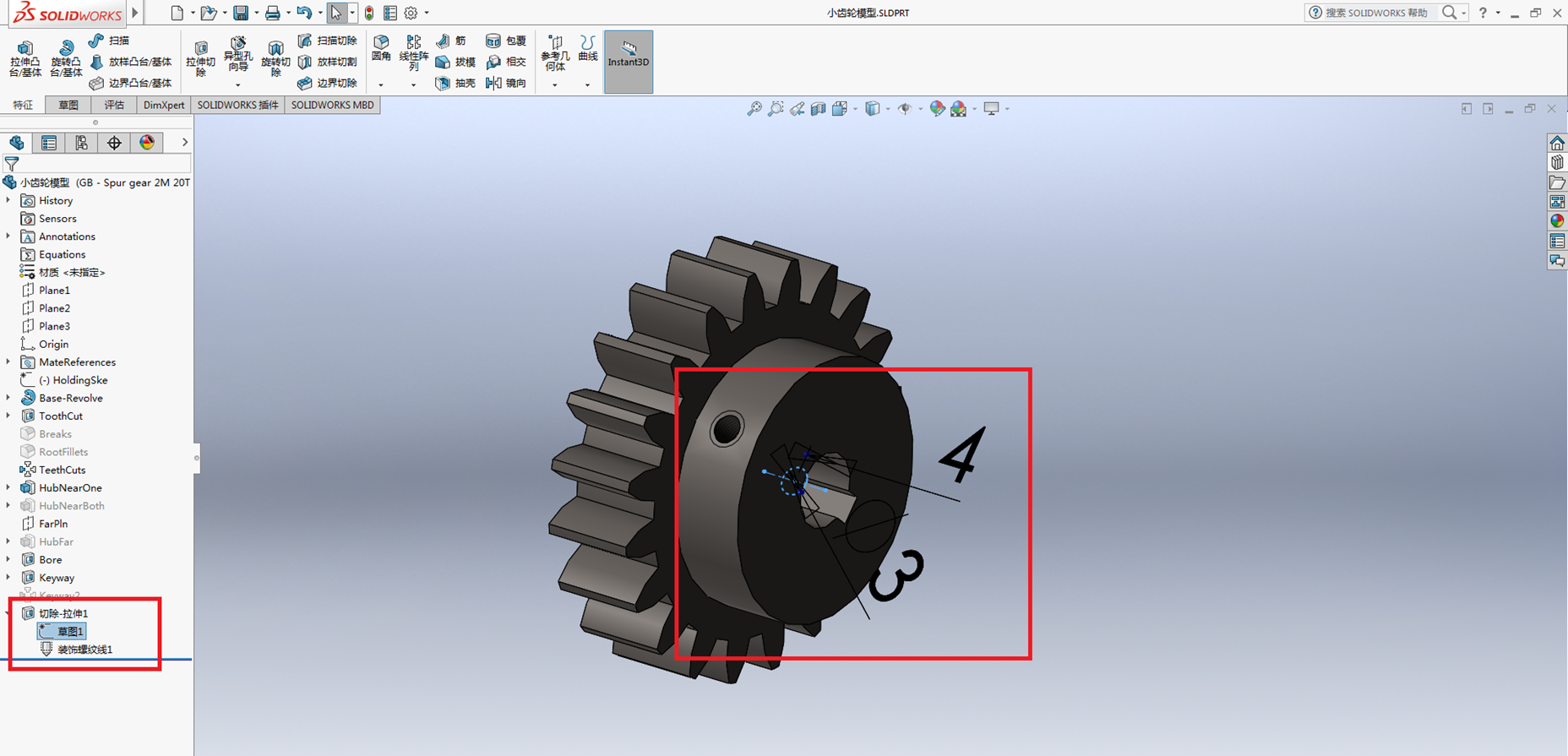

得到齿轮之后你可以另存一份，然后在这个基础上添加新的特征

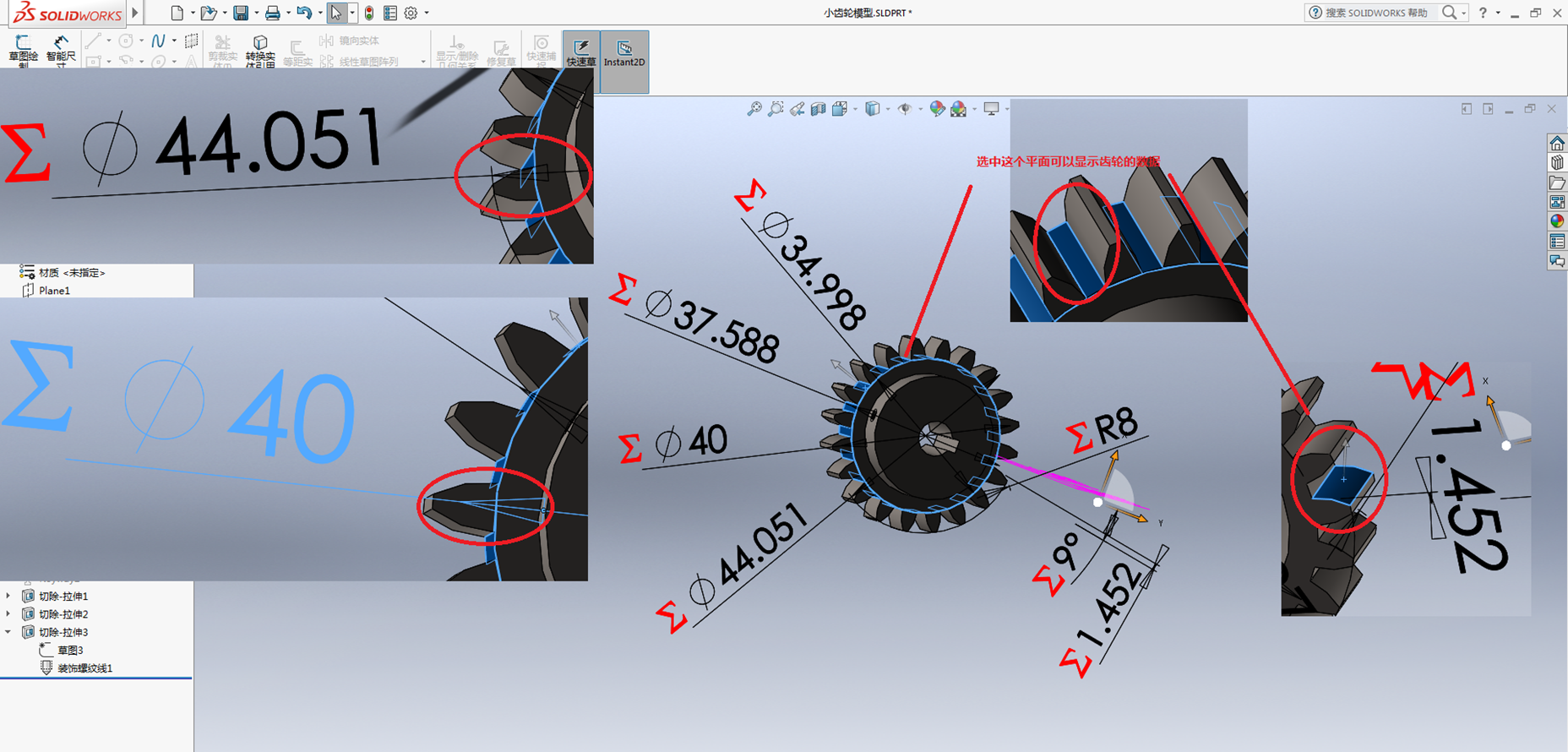

选中齿轮的平面（如果选了没反应就多换几个选选），可以看到这个齿轮的重要参数，比如齿顶圆和分度圆的尺寸（跟实物进行比对）

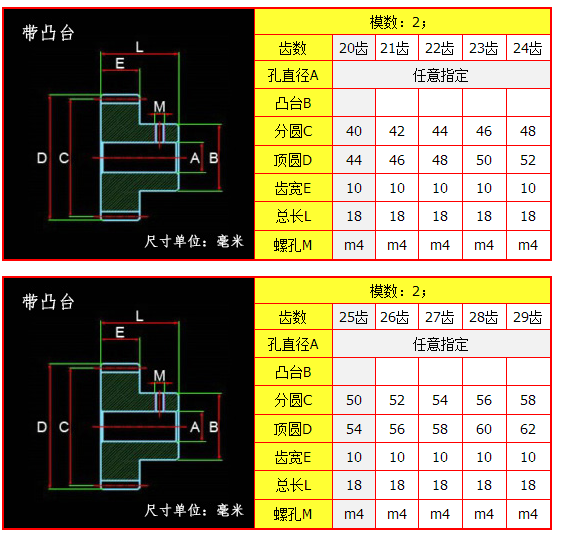

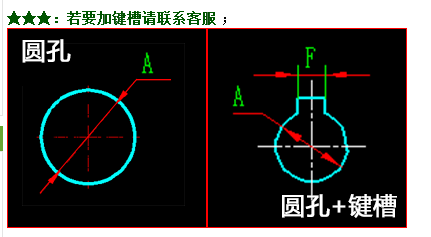

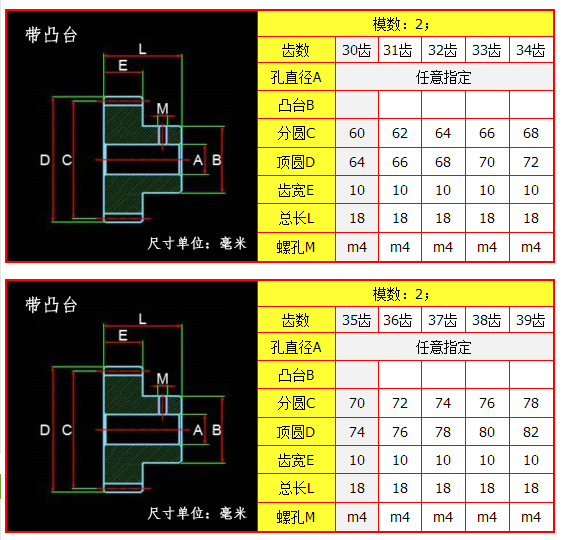

常规齿轮的参数：
https://item.taobao.com/item.htm?spm=a1z0d.6639537.1997196601.28.mYXfUb&id=534805269492
