异步复位同步释放

什么是异步复位同步释放

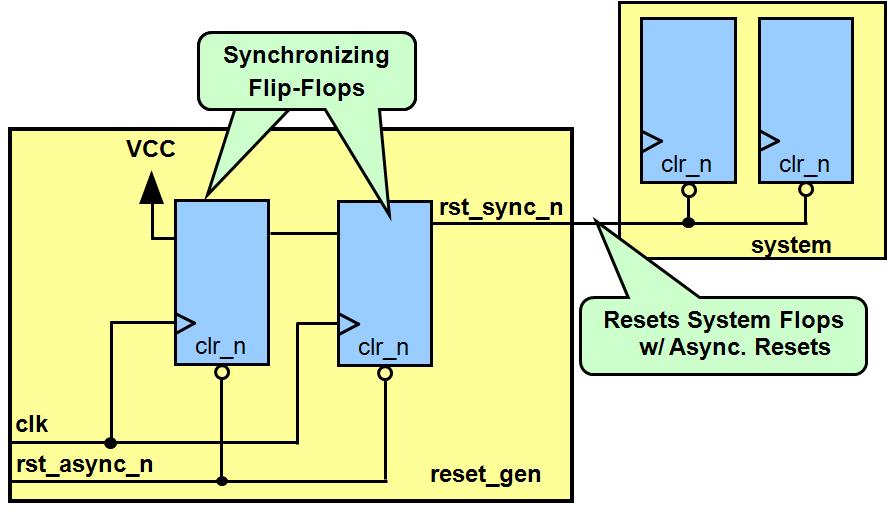

1.电路原理图

2.verilog代码描述

module reset_gen ( output rst_sync_n, input clk, rst_async_n);
reg rst_s1, rst_s2;
wire rst_sync_n ;

always @ (posedge clk, posedge rst_async_n)
    if (rst_async_n)
         begin
            rst_s1 <= 1'b0;
            rst_s2 <= 1'b0;
        end
    else
        begin
            rst_s1 <= 1'b1;
            rst_s2 <= rst_s1;
        end

assign rst_sync_n = rst_s2; //注意这里的rst_sync_n才是我们真正对系统输出的复位信号

endmodule
