其实这个方法就是dhcp分配ip跨网段的配置方法：假设每台sever dhcp的地址还是同网段，不同的子网分到不同IP，网关配置核心交换机的svi.

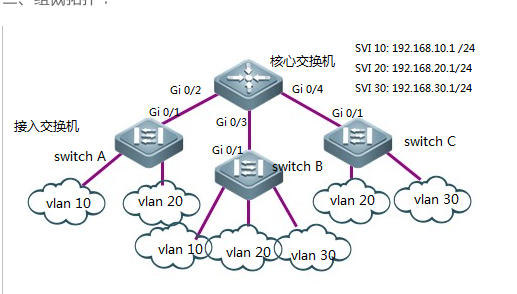

组网：三台交换机switchA, switchB, switchC, 每一台上面分别有三个不同的vlan, vlan10, vlan20, vlan30,(每个vlan包含了1个或多个端口) 三台switch都连接一个核心交换机（互联端口肯定分别只有1个），也就是说核心交换机switch0上有三个trunk端口连接这三台交换机，如下图



1、如下图所示，某用户内网被划分为VLAN 10、VLAN 20、VLAN 30，以实现相互间的2 层隔离；
2、3 个VLAN 对应的IP 子网分别为192.168.10.0/24 、192.168.20.0/24 、192.168.30.0/24，3 个VLAN 通过3 层核心交换机的IP 转发能力实现子网互连。


配置要点：

1）核心交换机上也配置三个vlan，核心交换机与普通交换机之间相连的端口全配成trunck（Gi0/234），普通交换机上的三个vlan端口配成access

2）核心交换机上配置三个SVI端口用作三个vlan对应的子网的网关接口，在相应的子网server上的网关上配置，例如vlan10与vlan20通信，跨网段的丢到vlan10的网关地址，即核心交换机，中转到路由器

svi端口的解释如下，关键点是虚拟端口，物理上不存在，配置在vlan上

SVI是虚拟端口，物理上不存在，就是
interface vlan 22
ip address 22.22.22.22 255.255.255.0
routed port是一个物理端口，比如
interface fastethernet0/22
no switchport
ip address 22.22.22.22 255.255.255.0
功能是一样的

如果多个端口在一个vlan，用svi
如果某vlan只有一个端口或者该端口当路由器端口使用，可以用route port，也可以用svi

3）switchABC中的vlan端口配成access

配置步骤：



注意：配置之前建议使用 Ruijie#show interface status查看接口名称，常用接口名称有FastEthernet（百兆）、GigabitEthernet（千兆）和TenGigabitEthernet(万兆),以下配置千兆接口为例。

核心交换机的配置：

Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#vlan 10     ------>创建VLAN 10
Ruijie(config-vlan)#vlan 20     ------>  创建VLAN 20
Ruijie(config-vlan)#vlan 30       ------>创建VLAN 30
Ruijie(config-vlan)#exit

创建了三个vlan
Ruijie(config)#interface range GigabitEthernet 0/2-4       ------>配置该端口Gi 0/2-4 都为trunk 口
Ruijie(config-if-range)#switchport mode trunk

互联端口为truck

Ruijie(config-if-range)#exit
Ruijie(config)#interface vlan 10      ------>创建SVI 10
Ruijie(config-if)#ip address 192.168.10.1 255.255.255.0      ------>配置vlan 10的网关地址
Ruijie(config-if)#interface vlan 20      ------> 创建SVI 20
Ruijie(config-if)#ip address 192.168.20.1 255.255.255.0       ------> 配置vlan 20的网关地址
Ruijie(config-if)#interface vlan 30        ------>创建SVI 30
Ruijie(config-if)#ip address 192.168.30.1 255.255.255.0      ------> 配置vlan 20的网关地址

给三个vlan配置了三个svi端口，作为vlan转发的网关。
Ruijie(config-if)#end      ------>退出到特权模式
Ruijie#write             ------>确认配置正确，保存配置

接入交换机Switch A上的配置：
Ruijie>enable
Ruijie#configure terminal
Ruijie(config)#vlan 10
Ruijie(config-vlan)#vlan 20
Ruijie(config-vlan)#exit

配置vlan
Ruijie(config)#interface range GigabitEthernet 0/2-12
Ruijie(config-if)#switchport access vlan 10  ------>将端口Gi0/2-12 分配给VLAN 10
Ruijie(config-if)#interface range GigabitEthernet 0/13-24
Ruijie(config-if)#switchport access vlan 20     ------> 将端口Gi0/13-24 分配给VLAN 20

将端口加入vlan
Ruijie(config-if)#exit
Ruijie(config)#interface GigabitEthernet 0/1
Ruijie(config-if)#switchport mode trunk        ------> 指定上连核心交换机的trunk 口

一个互联端口配置为trunk
Ruijie(config-if)#end              ------>退出到特权模式
Ruijie#write         ------> 确认配置正确，保存配置


五、配置验证：
核心交换机：查看vlan 信息，包括vlan id、名称、状态、包括的端口
Ruijie#show vlan
VLAN    Name                              Status             Ports
----    -----------------------      ---------   -----------------------------------
vlan号     vlan名称                      vlan 属性          可以传输该vlan数据的端口
   1     VLAN0001                         STATIC     Gi0/1, Gi0/2, Gi0/3, Gi0/4
                                                Gi0/5, Gi0/6, Gi0/7, Gi0/8
                                                Gi0/9, Gi0/10, Gi0/11, Gi0/12
                                                Gi0/13, Gi0/14, Gi0/15, Gi0/16
                                                Gi0/17, Gi0/18, Gi0/19, Gi0/20
                                                Gi0/21, Gi0/22, Gi0/23, Gi0/24
                                                Gi0/25, Gi0/26, Gi0/27, Gi0/28
  10     VLAN0010                         STATIC    Gi0/2, Gi0/3, Gi0/4
  20     VLAN0020                         STATIC    Gi0/2, Gi0/3, Gi0/4
  30     VLAN0030                         STATIC    Gi0/2, Gi0/3, Gi0/4

查看端口Gi 0/2 的vlan 状态
Ruijie#show interfaces gigabitEthernet 0/2 switchport
Interface                    Switchport      Mode      Access     Native    Protected VLAN lists
------------------------    ----------    ---------       ------        ------        ---------     ----------
GigabitEthernet 0/2      enabled      TRUNK           1           1           Disabled     ALL
