本文详细介绍了如何在ESXi主机上配置iSCSI存储网络，包括虚拟交换机的建立、iSCSI适配器的创建及目标发现、多路径负载均衡设置等关键步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

整个实验环境如下：

数据中心名称：DataCenter
ESXi集群名称：Cluster
域：vsphere6.local
业务网网络：192.168.232.0/24，网关：192.168.232.2
iSCSI网络：192.168.222.0/24
ESXi主机01：192.168.232.100，iSCSI网卡：192.168.222.100，主机名：esxi01
ESXi主机02：192.168.232.101，iSCSI网卡：192.168.222.101，主机名：esxi02
域控服务器01：192.168.232.201，主机名：dc01
域控服务器02：192.168.232.202，主机名：dc02
vCenter数据库服务器：192.168.232.203，主机名：vcdb
vCenter服务器：192.168.232.204，主机名：vCenter
iSCSI服务器：192.168.222.10

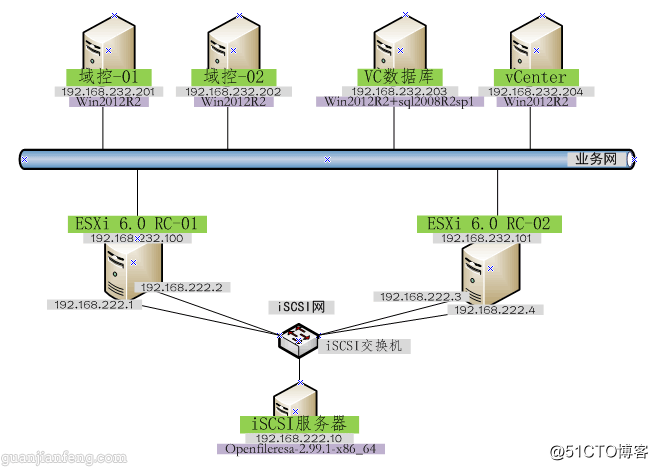

四、实验拓扑图：

ESXi主机添加iSCSI存储

配置两台ESXi主机的iSCSI网络，挂载openfiler映射出来的两个卷，openfiler的配置网上有，这里就不在叙述。

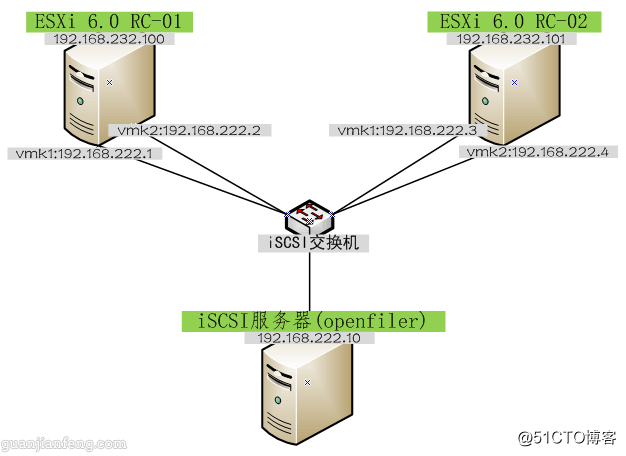

每台ESXi通过两块网卡与iSCSI网络相连，如下图：
ESXi主机添加iSCSI存储

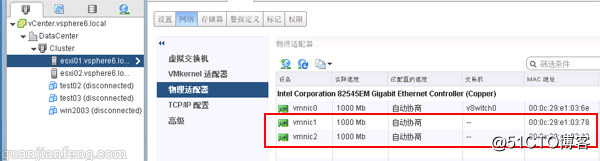

首先给每台ESXi主机添加两块网卡，如下图，vmnic1和vmnic2：
ESXi主机添加iSCSI存储

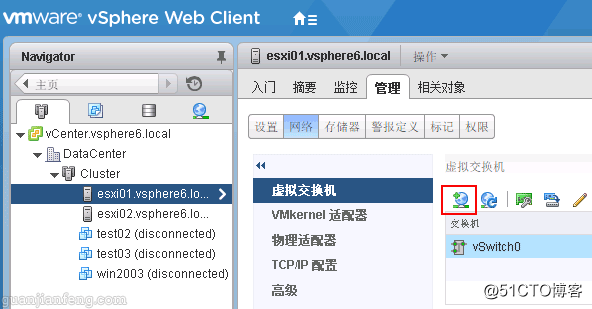

首先配置esxi01主机的iSCSI存储网络，添加虚拟交换机，如下图，选择esxi01->管理->网络->虚拟交换机，选择“添加主机网络”按扭
ESXi主机添加iSCSI存储

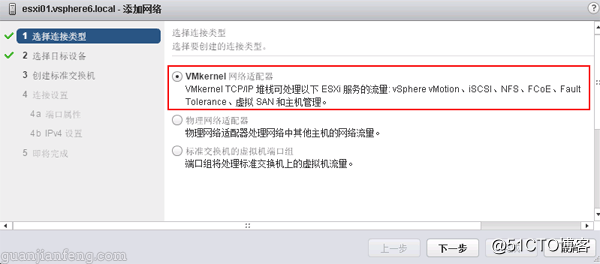

选择VMkernel
ESXi主机添加iSCSI存储

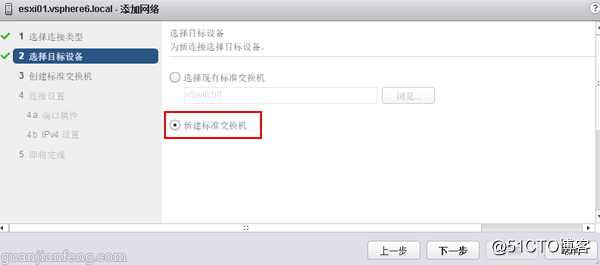

选择新建标准交换机
ESXi主机添加iSCSI存储

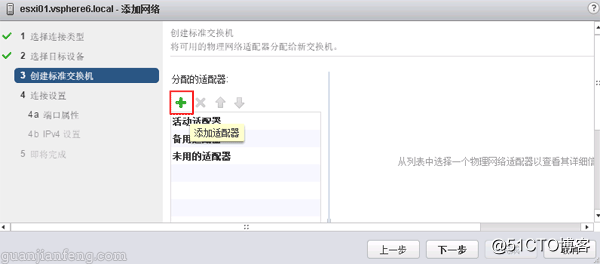

ESXi主机添加iSCSI存储

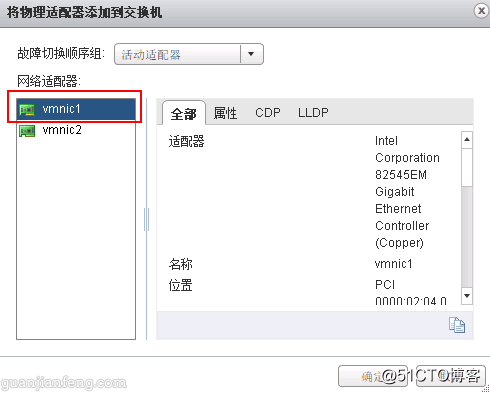

选择新添加网卡的其中一块，vmnic1
ESXi主机添加iSCSI存储

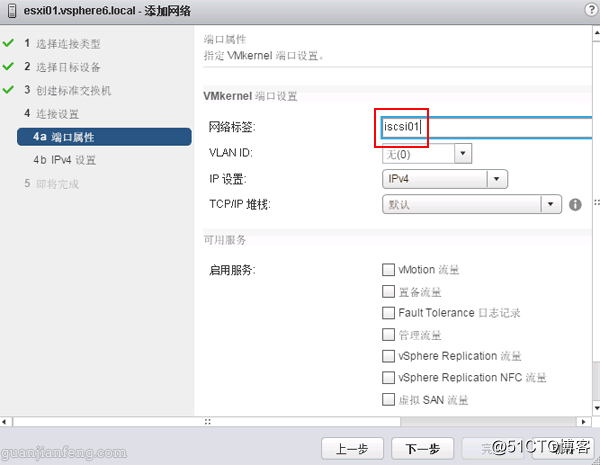

输入网络标签iscsi01
ESXi主机添加iSCSI存储
按照规划输入第一块iSCSI网卡的IP：192.168.222.1
ESXi主机添加iSCSI存储

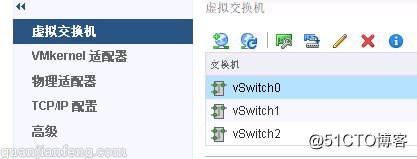

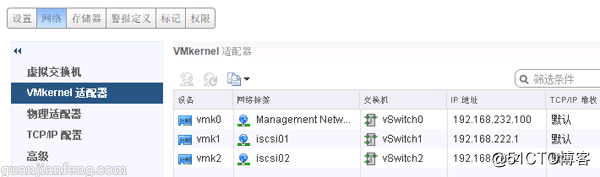

至此一个虚拟交换机添加完成，使用相同方法再创建第二个虚拟交换机，此交换机与vmnic2绑定，与之前不同的为网络标签、IP地址的配置。
ESXi主机添加iSCSI存储
ESXi主机添加iSCSI存储

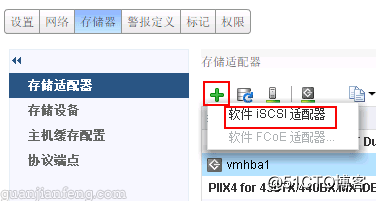

完成后开始选择存储器->存储适配器，点击绿色的+号按扭，选择软件iSCSI适配器，如下图
ESXi主机添加iSCSI存储

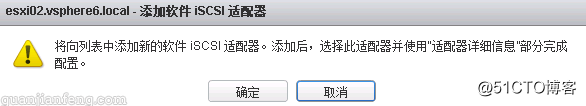

点击确定创建iSCSI适配器
ESXi主机添加iSCSI存储

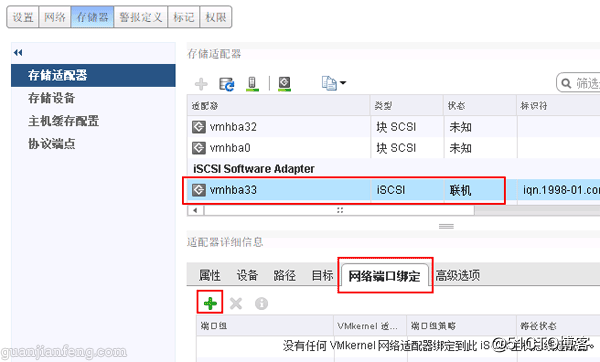

选择刚才创建的iSCSI适配器vmhba33，如下图，再选择“网络端口绑定”，点击绿色+
ESXi主机添加iSCSI存储

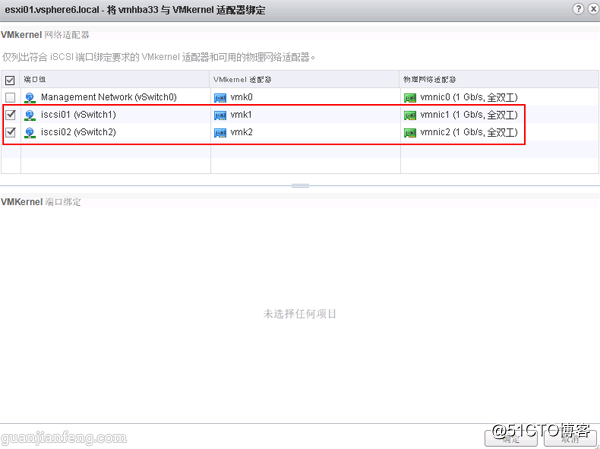

将刚才创建的两个iscsi端口组前打钩，如下图
ESXi主机添加iSCSI存储

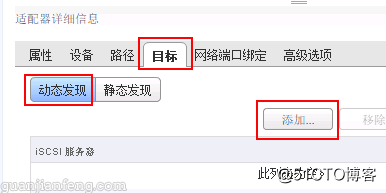

再选择“目标”->“动态发现”，点击添加
ESXi主机添加iSCSI存储

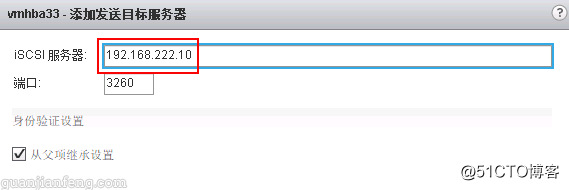

输入iSCSI服务器的服务地址192.168.222.10，点击确定
ESXi主机添加iSCSI存储

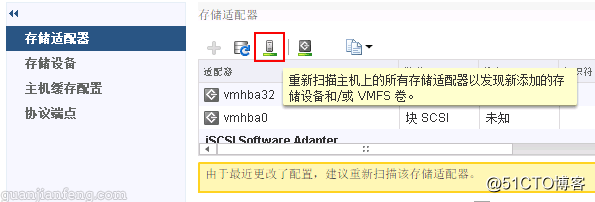

点击重新扫描主机存储设备按扭，如下图
ESXi主机添加iSCSI存储

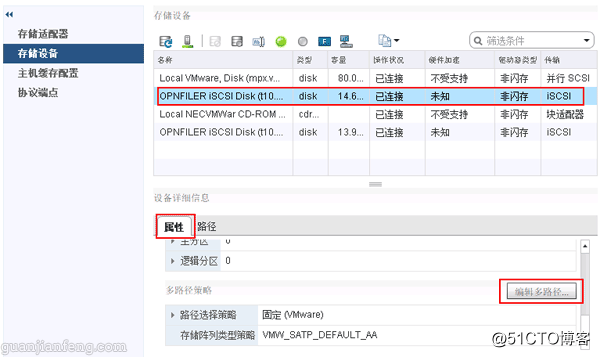

下面设置iSCSI线路的负载均衡，默认只用一根线路，通过设置使两根线路都使用，选择“存储设备”，并选择一个iSCSI卷，如下图，在属性中，下拉框下拖，点击“编辑多路径”
ESXi主机添加iSCSI存储

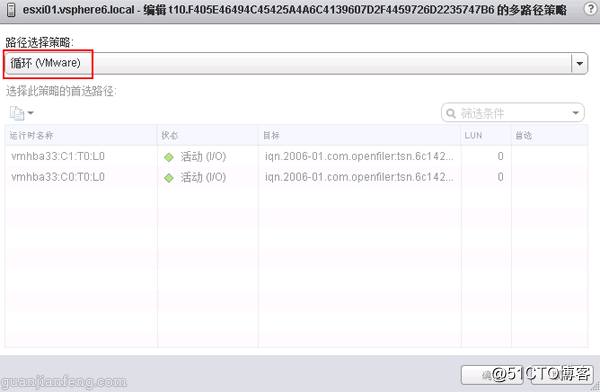

将路径选择策略选择“循环”，如下图
ESXi主机添加iSCSI存储

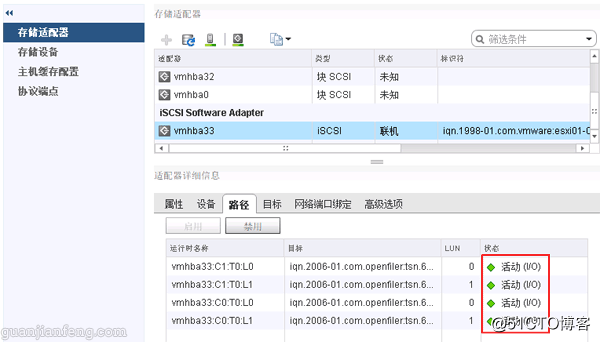

更改完负载均衡设置后，就可以看到四条路径都为“活动（I/0）”了。
ESXi主机添加iSCSI存储
至此，第一台ESXi主机的iSCSI设置完成，第二台主机也使用相同方法设置即可
