配置交换机etherchannel

实验环境

实验目标<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

1.     将交换机SW7和SW8的两个以太网接口配置成为一个etherchannel

步骤

在SW7上的配置

将两个端口还原为默认

1.     SW7(config)#default interface fastEthernet 0/15

2.     SW7(config)#default interface fastEthernet 0/16

将两个口配置为干道

3.     SW7(config)#interface range fastEthernet 0/15 - 16

4.     SW7(config-if-range)#switchport mode dynamic desirable

查看接口状态

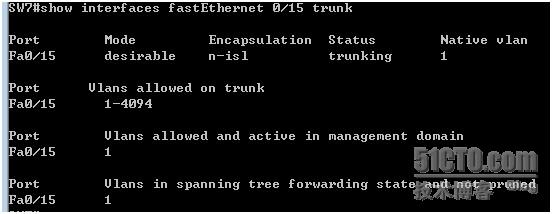

5.     SW7#show interfaces fastEthernet 0/15 trunk

配置成为etherchannel

1.     SW7(config)#interface range fastEthernet 0/15 – 16

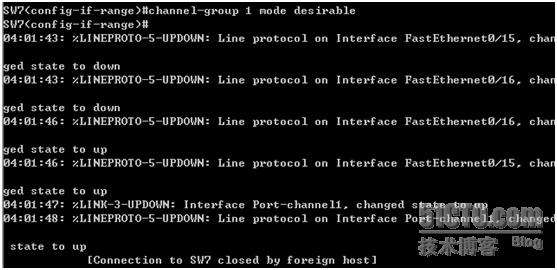

2.     SW7(config-if-range)#channel-group 1 mode desirable

1.     SW7#show spanning-tree interface port-channel 1

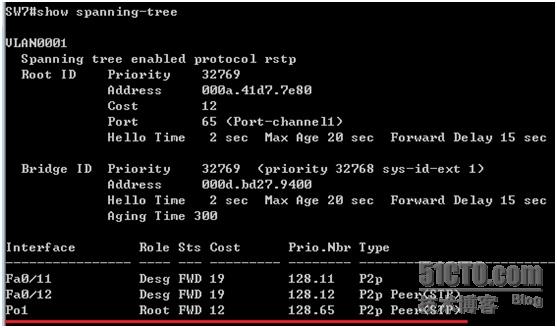

1.     SW7#show spanning-tree 查看生成树

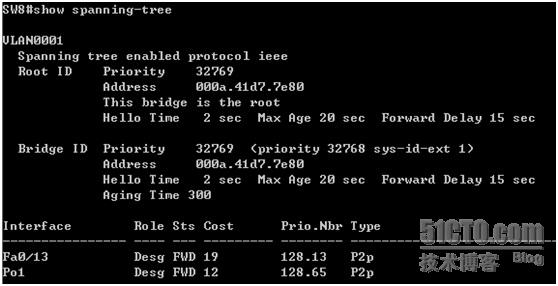

在SW8上进行相同的配置 查看生成树

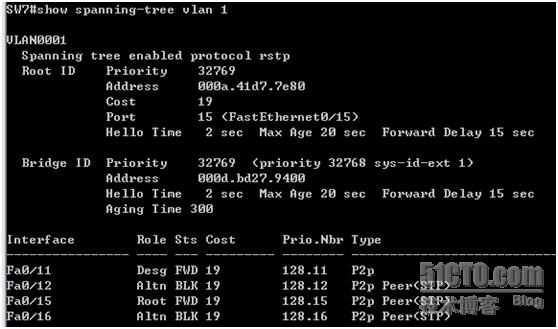

把端口设置为默认之后 在查看VLAN 1 的生成树端口
