工作时培训的时候公司同事讲过UML,当时没怎么听,后在在看相关技术书籍的时候，发现用到还不少，于是恶补了些。UML体系庞杂，非十天半月可以掌握，但是作为简单的工具使用，去看清楚系统的内在逻辑还是可以速成的。(非设计系统)，股票市场是一场拼图游戏，而UML也可以作为拼图工具去参与面向对象体系软件设计的！

       废话不多说，进入正题。

       先介绍几款画UML的工具，三大知名VISIO,RationalRose,PowerDesign不多说，个人喜欢用开源的，一是免费，二是通常体积较小，运行起来比较快。我用的是astah...下载地址：http://astah.net/download#community 。

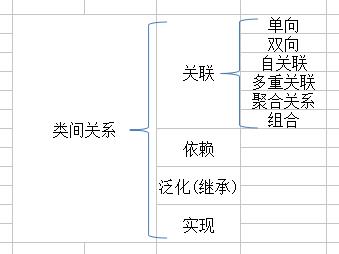

       类与类之间的关系如图：


       关联是实线箭头，依赖是虚线箭头，继承是实线大箭头，实现是虚线大箭头。

      一 ,关联关系

       关联关系就是一个类的对象作为另一个类的成员变量出现。

        1  单向关联

  public class Menu {
    private Button loginButton;
    }
    public class Button{
    ....
    }


         老是记不住谁指向谁？为了方便记忆，就记成：我有你我就指向你。

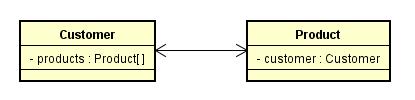

        2双向关联



   public class Customer {
     private Product[] products;
  }
  public class Product {
    private Customer customer;
  }


        3 自关联

        自关联主要在数据结构中庸的多，构成链表节点的关键就在于自关联，可以说整个Java数据结构和'链'相关的都是自关联。

   public class Node<T> {        //单链表结点类
     public T data;        //数据域，保存数据元素
     public Node<T> next;
    }

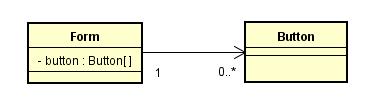

        4 多重关联



   public class Form {
    private Button[] button;
    }
     public class Button {
    ....
    }


      一个button只能出现在一个Form中，而一个Form可以有多个或者0个Button。

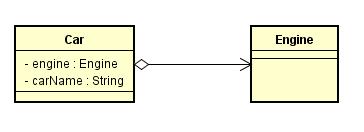

        5 聚合关系

         在聚合关系中,通常表示整体与部分的关系。因为这样，所以成员变量通常作为构造方法，Setter,Getter或者业务方法注入到整体对象中。我的生命(整体)里有你的出现(部分)才是完美的！！！



   public class Car {
    private Engine engine;
    private String carName;
    public Engine getEngine() {
        return engine;
    }
    //设值注入
    public void setEngine(Engine engine) {
        this.engine = engine;
    }
    public String getCarName() {
        return carName;
    }
    public void setCarName(String carName) {
        this.carName = carName;
    }
    //构造注入
    public Car(Engine engine, String carName) {
        super();
        this.engine = engine;
        this.carName = carName;
    }
}
    public class Engine {
    ...
   }

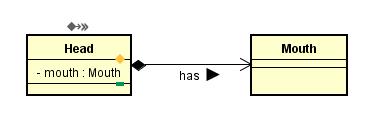

    6 组合关系

       描述整体与部分的关系,组合关系中整体可以控制部分的生命周期，一旦整体不存在，部分也将不存在。具有同生共死的关系。

   public class Head{
    private Mouth mouth;
    public Head(){
       mouth = new Mouth();
    }
   }
    public class Mouth{
    ...
   }



     二 ,依赖关系

     依赖关系很好理解，通常体现三种方式：

    1  在某个类中的方法使用了另一个类中的对象作为方法参数。

    2  在某个类中的方法使用了另一个类中的对象作为局部变量。

    3  在某个类中的方法调用了另一个类的静态方法。



   public class Driver{
    public void drive(Car car){
        car.move();
    }
    }
     public class Car{
    public void move();
    }


       总的来说，关联关系一个类中必须要有另一个类作为成员变量。而依赖关系则不需要。


     三 ,泛化关系(继承关系)

         泛化很简单就是继承。

         继承的UML表示：


         例子就不举了。人，大人，小孩。  学生，小学生，初中生，高中生.....


     四,接口实现关系

          接口的uml就是把继承的实现箭头改成了虚线。


      基本的掌握了以上类图模式，就可以入类图如无人之地。酣畅淋漓，岂不快哉！！！

      参考书籍《设计模式的艺术--软件开发人员内功修炼之道》,这本书很不错，讲得很清晰。

      何时才能仗剑行天涯！！！
