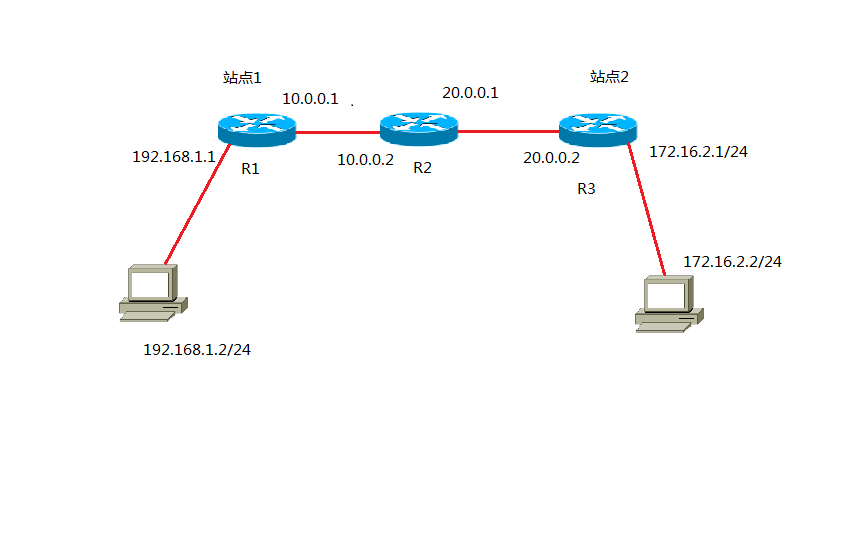

如图所示：
 站点1 和站点 2 两边都是内部网络，在没有做ipsec *** 之前两端的pc机 是没有办法直接通信的，他们只能通过在路由器上使用NAT 装换之后访问外部资源，在使用ipsec 之后两端内网就可以完全透明的互相访问，但是不会使用NAT装换（在路由器上，ASA上可以使用NAT豁免）。

在实现ipsec *** 之前，需要外部网络连同，如图即在r1上可以ping 通r3 并且两台pc 都需要有网关

R1上：
保证和r3连同：
ip route 0.0.0.0 0.0.0.0 10.0.0.2
IKE阶段1：
R1(config)# crypto isakmp policy 10          （控制连接策略）
R1(config-isakmp)# encr aes             （用于身份验证的数据包采用的加密算法： aes）
R1(config-isakmp)#hash sha 使用sha （加密管理连接）
R1(config-isakmp)# authentication pre-share （采用密钥共享）
crypto isakmp key 6 123.com address 20.0.0.2 定义密码123.com 对端地址为20.0.0.2
IKE阶段2：
R1(config)# access-list 101 permit ip 192.168.1.0 0.0.0.255 172.16.2.0 0.0.0.255
 定义acl 用于过滤出需要经过ipsec 隧道的数据
R1(config)# crypto ipsec transform-set aa esp-aes esp-sha-hmac
 定义传输集 定义数据连接的加密esp-aes和认证esp-sha-hmac 方式
R1(config)#  crypto map aaa 1 ipsec-isakmp （定义加密图）
R1(config-crypto-map)# set peer 20.0.0.2       （指定隧道对端ip地址）
R1(config-crypto-map)# set transform-set aa （指定数据使用的传输集）
R1(config-crypto-map)# match address 101 （匹配acl）

R3上的配置和R1上的相对应：
保证和r1连同：
ip route 0.0.0.0 0.0.0.0 20.0.0.1
IKE阶段1：
R1(config)# crypto isakmp policy 10          （控制连接策略）
R1(config-isakmp)# encr aes             （用于身份验证的数据包采用的加密算法： aes）
R1(config-isakmp)#hash sha 使用sha （加密管理连接）
R1(config-isakmp)# authentication pre-share （采用密钥共享）
crypto isakmp key 6 123.com address 10.0.0.1 定义密码123.com 对端地址为10.0.0.1
IKE阶段2：
R1(config)# access-list 101 permit ip 172.16.2.0 0.0.0.255 192.168.1.0 0.0.0.255
 定义acl 用于过滤出需要经过ipsec 隧道的数据
R1(config)# crypto ipsec transform-set aa esp-aes esp-sha-hmac
 定义传输集 定义数据连接的加密esp-aes和认证esp-sha-hmac 方式
R1(config)#  crypto map aaa 1 ipsec-isakmp （定义加密图）
R1(config-crypto-map)# set peer 10.0.0.1       （指定隧道对端ip地址）
R1(config-crypto-map)# set transform-set aa （指定数据使用的传输集）
R1(config-crypto-map)# match address 101 （匹配acl）

验证

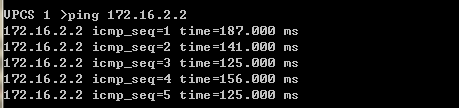

在pc1 ip地址为192.168.1.2 上ping pc 2 ip地址为172.16.2.2


同时在R1上可以看见建立了连接隧道：
