本文介绍了VLAN的配置方法，包括在交换机中添加VLAN、批量添加VLAN等操作，还展示了查看VLAN信息的方法。同时，通过实验步骤，详细说明了不同交换机、同VLAN下的PC连接配置，包括构建拓扑、配置交换机VLAN端口类型和允许通过的VLAN等，并进行了配置查询和PC机实验。

一、怎么配置VLAN。
二、不同交换机、同VLAN下的PC连接
实验步骤：

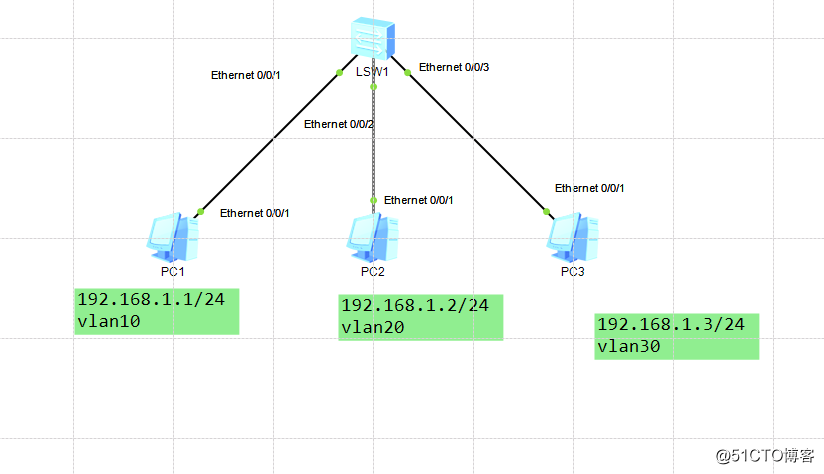

一、搭建拓扑：
华为VLAN配置及使用

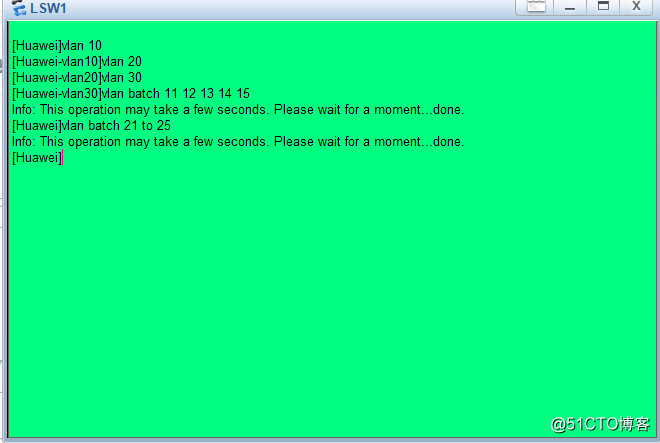

在交换机中添加vlan：
[Huawei]vlan 10
[Huawei]vlan 20
[Huawei]vlan 30
[Huawei]vlan batch 11 12 13 14 15
[Huawei]vlan batch 21 to 25

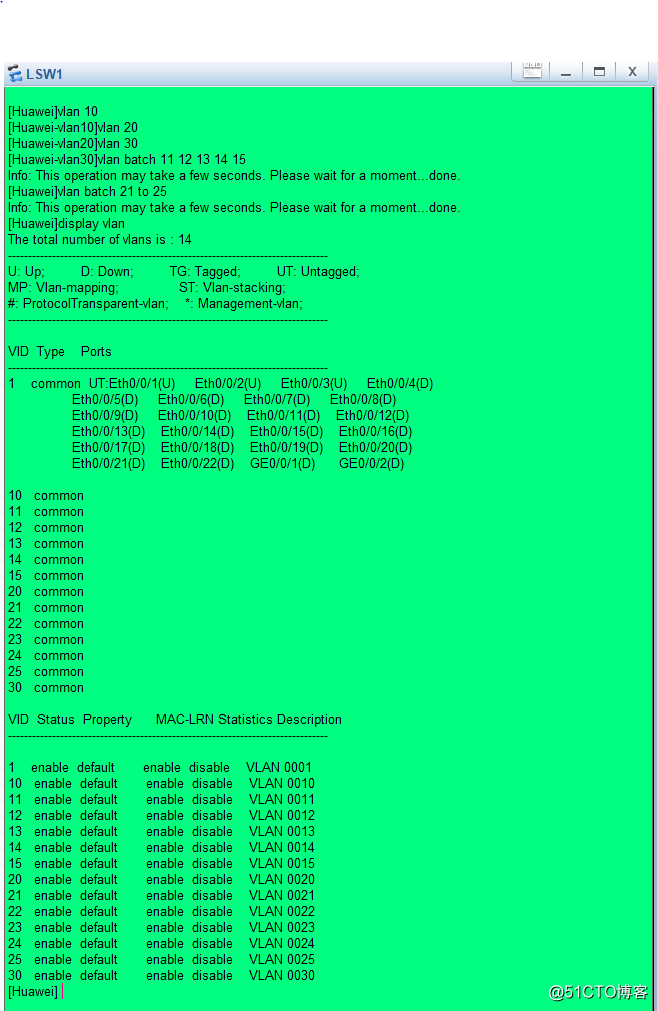

查看vlan信息：

二、

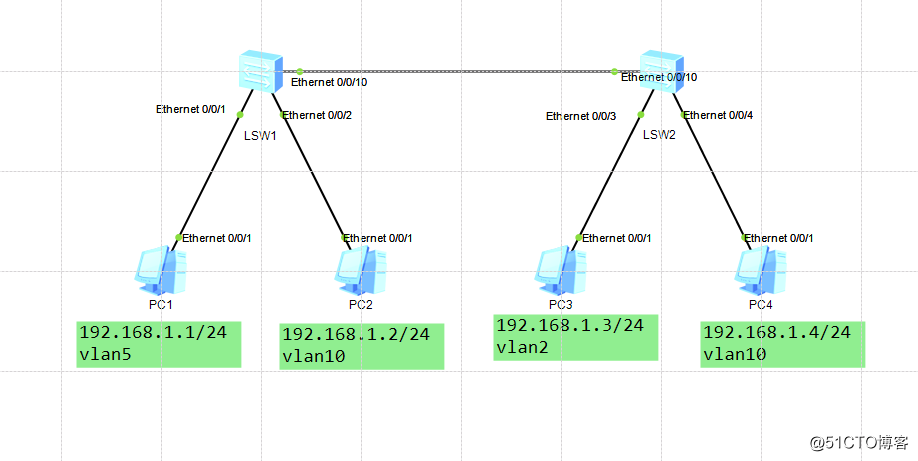

1、构建拓扑

2、配置第一台交换机的vlan。
[SW1]vlan 5
[SW1]vlan 10
[SW1]interface Ethernet0/0/1
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 5
[SW1]interface Ethernet0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 10
[SW1]interface Ethernet0/0/10
[SW1-Ethernet0/0/10]port link-type trunk
[SW1-Ethernet0/0/10]port trunk allow-pass vlan 5 10

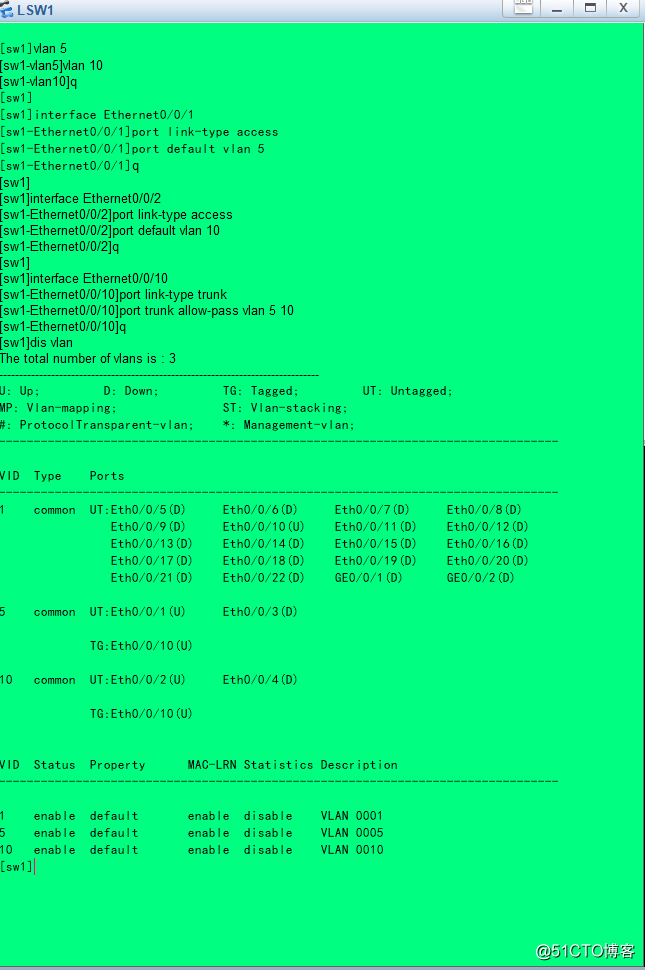

配置完成并查询配置是否正确：
华为VLAN配置及使用
配置第二台交换机的vlan。
[SW2]vlan 5
[SW2]vlan 10
[SW2]interface Ethernet0/0/3
[SW2-Ethernet0/0/3]port link-type access
[SW2-Ethernet0/0/3]port default vlan 5
[SW2]interface Ethernet0/0/4
[SW2-Ethernet0/0/4]port link-type access
[SW2-Ethernet0/0/4]port default vlan 10
[SW2]interface Ethernet0/0/10
[SW2-Ethernet0/0/10]port link-type trunk
[SW2-Ethernet0/0/10]port trunk allow-pass vlan 5 10

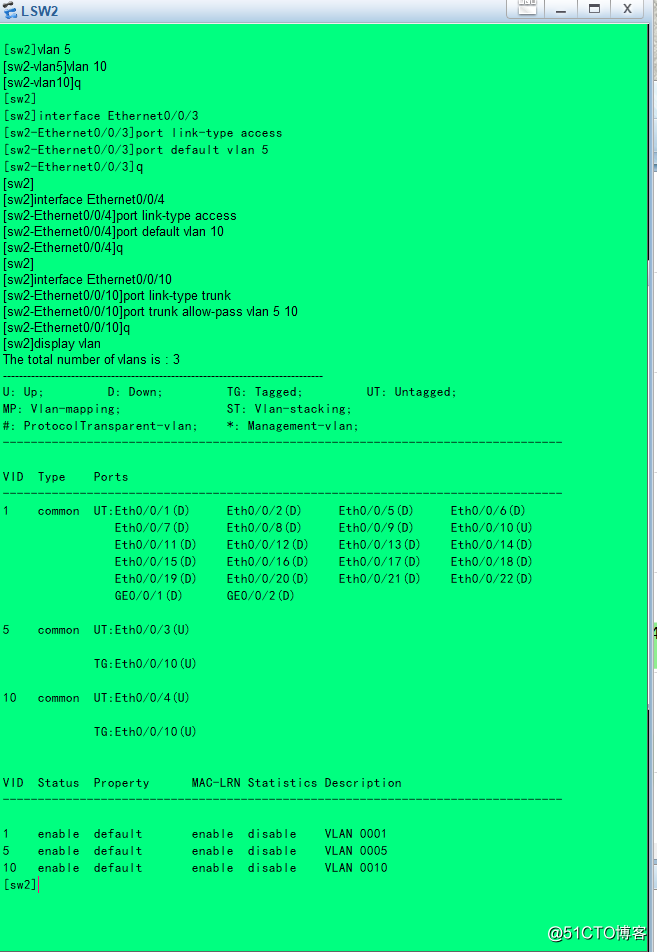

配置完成并查询配置是否正确：
