UML --类图(一)

2019独角兽企业重金招聘Python工程师标准>>>

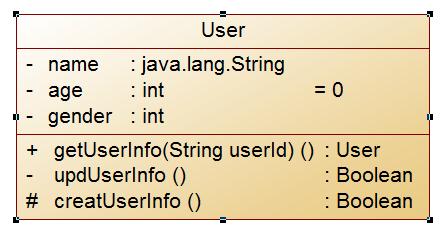

1.UML类图介绍 在UML类图中，类使用带有分割线的长方形来表示，它包含 类名、属性、操作(即方法)，如下图，定义一个用户类，它包含属性name、age、gender,方法getUserInfo、updUserInfo、creatUserInfo。图是使用powerDesigner画的。

对应的java代码如下，这是使用powerDesigner工具预览功能实现的(备注：所有的注释都是英文的xx码，工具我还不熟悉怎么加注释，望阅读此贴者提出来，谢谢)

/***********************************************************************
 * Module:  User.java
 * Author:  Administrator
 * Purpose: Defines the Class User
 ***********************************************************************/

import java.util.*;

/** User类 */
public class User {
   /** 姓名 */
   private java.lang.String name;
   /** 年龄 */
   private int age = 0;
   /** 性别 */
   private int gender;

   /** 更新用户信息 */
   private Boolean updUserInfo() {
      // TODO: implement
      return null;
   }

   /** 创建用户 */
   protected Boolean creatUserInfo() {
      // TODO: implement
      return null;
   }

   /** 获取用户信息 */
   public User getUserInfo() {
      // TODO: implement
      return null;
   }

}

在UML类图中，类由三部分组成
1.类名：User
2.类的属性：name、age、gender
结合如上图和代码，我们知道UML规定属性的方式是：
可见性 名称:类型[=默认值]
其中，可见性包括 私有(用符号-表示)、公有(用符号+表示)、受保护(用符号#表示)
3.类的方法:getUserInfo、updUserInfo、creatUserInfo
UML规定方法的方式是:
可见性 名称(参数列表)[:返回类型]
(备注：我目前还不知道怎么添加参数列表，如上getUserInfo是我连同方法名一起添加的，但是在代码中没有体现出来，望阅读此贴者提出来)
