路由热备份协议hsrp

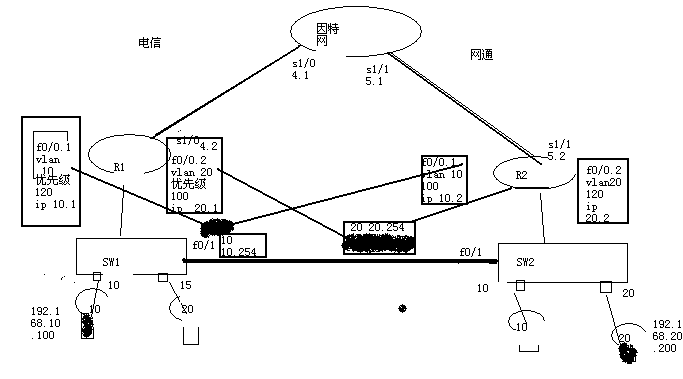

热备份协议hsrp访问因特网

思科设备





进入交换机1

1:No ip route

  创建vlan库vlan datebase

   Vlan 10

Vlan 20



2::分别进入 f0/10  f0/15

  允许vlan10   vlan20

  Switchport  access vlan 10

                       20



3：f0/0  f0/1

  Switchport  mode trunck



进入交换机2

1：No ip route



   创建vlan库vlan datebase

   Vlan 10

Vlan 20



2::分别进入 f0/10  f0/15

  允许vlan10   vlan20

  Switchport  access vlan 10

                       20



3：f0/0  f0/1

  Switchport  mode trunck



进入r1

  1：

Int  f0/0



No shutdown

 进入子接口 f0/0.1封装  添加ip地址

Enca   dot1q  10

 Ip add 192.168.10.1

 进入子接口 f0/0.2封装  添加ip地址

Enca   dot1q  20

 Ip add 192.168.20.1

2进入s1/0

No  shutdown

 Ip add 192.168.4.2





3添加静态路由  ip route 0.0.0.0.0 .0.0.0 .0  192..168.4.1



4:添加访问控制列表  做地址转换

Int f0/0.1  ip nat inside

 Int f0/0.2  Ip nat inside

  Int s1/0  Ip nat outside



Access-list 10 per  any

Ip nat inside source  list 10 int  s1/0 overload



5:做热备份

  把f0/0.1 加入到10 组， 把f0/0.2 加入到20 组

Int f0/0.1

   添加ip 地址Standby  10  ip  192.168..10.254

   设置优先级Standby  10  priority  120

跟踪功能   当s1/0断，自动降低30个优先级 standby 10  track s1/0  30

当s1/0正常  允许抢先功能 standby  10  preempt



Int f0/0.2

   添加ip 地址Standby  20  ip  192.168..20.254

   设置优先级Standby  10  priority  100

当s1/1断 允许抢先功能 standby  20  preempt







进入r2

  1：

Int  f0/0



No shutdown

 进入子接口 f0/0.1封装  添加ip地址

Enca   dot1q  10

 Ip add 192.168.10.2

 进入子接口 f0/0.2封装  添加ip地址

Enca   dot1q  20

 Ip add 192.168.20.2

2进入s1/0

No  shutdown

 Ip add 192.168.5.2





3添加静态路由  ip route 0.0.0.0.0 .0.0.0 .0  192..168.5.1



4:添加访问控制列表  做地址转换

Int f0/0.1  ip nat inside

 Int f0/0.2  Ip nat inside

  Int s1/1   Ip nat outside



Access-list 10 per  any

Ip nat inside source  list 10 int  s1/1overload



5:做热备份

  把f0/0.1 加入到虚拟路由组10 组， 把f0/0.2 加入到20 组

Int f0/0.1

   添加ip 地址Standby  10  ip  192.168..10.254

   设置优先级Standby  10  priority  100

  当s1/o断  设置抢先功能 standby  10  preempt

Int f0/0.2

   添加ip 地址Standby  20  ip  192.168..20.254

   设置优先级Standby  10  priority  120

跟踪功能   当s1/1断，自动降低30个优先级 standby 10  track s1/0  30

当s1/1正常  允许抢先功能 standby  20  preempt









进入isp



1:进入s1/0

No  shutdown

 Ip add 192.168.4.1  24

进入s1/0

No  shutdown

 Ip add 192.168.5.。1  24

进入f0/0

No  shutdown

 Ip add 1.1.1.1   24

测试

在pc 1

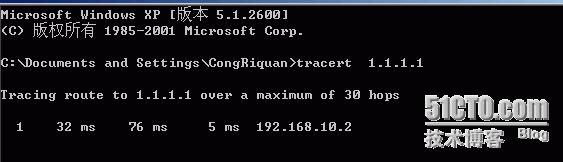

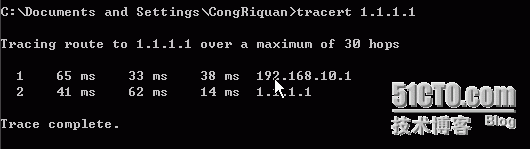

跟踪



在pc2

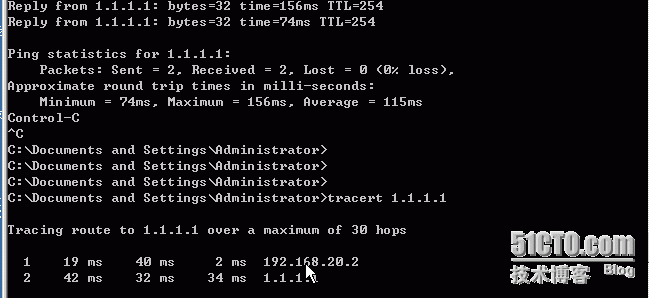

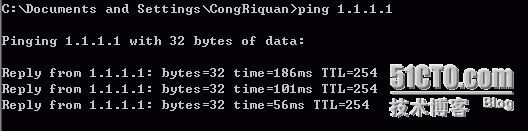

Ping 1.1.1.1

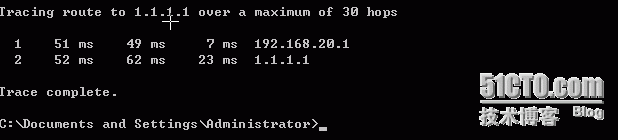

跟踪



断开s1/0

Pc1 ping 1.1.1..1



断开s1/1

Pc2 ping 1.1.1.1
