四、时序图

没错，要向液晶屏写入数据，我们需要通过模拟一个串行总线协议来写入数据。

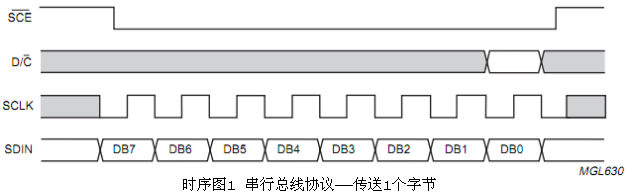

先来看看传送一个字节（指令）的时序图：

如果能看懂时这些序图的兄弟，就不要听我废话啦。请飘过~~

从时序图1看出：

1. SCE片选为0时开始发送数据。

2. 时钟信号SCLK仅在SCE片选为0时有效。

3. SDIN数据输入，需要在时钟信号SCLK有效时开始发送数据，且在SCLK的正边缘取样, 注意，数据是从高位开始发送的。

知道了传送数据的时序，我们需要使用程序来模拟这个时序，从而发送指令控制液晶屏。

接下来，看看实例。

五、程序实例

代码一：

/*--------------------------------------------
LCD_write_byte: 使用SPI接口写数据到LCD
输入参数：dt：写入的数据；
command ：写数据/命令选择；
编写日期：20080918
----------------------------------------------*/
void LCD_write_byte(unsigned char dt, unsigned char command)
{
     unsigned char i;
     sce=0;
     dc=command;
     for(i=0;i<8;i++)
     {
          if(dt&0x80)
               sdin=1;
          else
               sdin=0;
          dt=dt<<1;
          sclk=0;
          sclk=1;
     }
     dc=1;
     sce=1;
     sdin=1;
}

代码分析:

这个是一个写入一个字节数据的模拟时序函数，具有两个参数，dt为要写入的字节，command为数据/命令选择。

首先，需要sce拉低电平，开始发送数据。

i循环8次，写入8位数据，现以“设置扩展指令集”（即写入0x21）全过程如下：

i = 0：dt = 0x21 = 0010 0001 b

dt & 0x80:
0010 0000
1000 0000 &
0000 0000 = 0，则sdin = 0 (DB7),
dt左移1位，dt<<1 = 0100 0010 b,
模拟时钟信号sclk = 0, sclk = 1，以使采样
i = 1: dt = 0100 0010b

dt & 0x80:
0100 0010
1000 0000 &
0000 0000 = 0, 则sdin = 0 (DB6),
dt左移1位，dt<<1 = 1000 0100 b,
模拟时钟信号sclk = 0, sclk = 1，以使采样
i = 2: dt = 1000 0100b

dt & 0x80:
1000 0100
1000 0000 &
1000 0000 != 0，则sdin = 1 (DB5),
dt左移1位，dt<<1 = 0000 1000 b,
模拟时钟信号sclk = 0, sclk = 1，以使采样
i = 3：dt = 0000 1000b

dt & 0x80:
0000 1000
1000 0000 &
0000 0000 = 0，则sdin = 0 (DB4),
dt左移1位，dt<<1 = 0001 0000 b,
模拟时钟信号sclk = 0, sclk = 1，以使采样
i = 4：dt = 0001 0000b

dt & 0x80:
0001 0000
1000 0000 &
0000 0000 = 0，则sdin = 0 (DB3),
dt左移1位，dt<<1 = 0010 0000 b,
模拟时钟信号sclk = 0, sclk = 1，以使采样
i = 5：dt = 0010 0000b

dt & 0x80:
0010 0000
1000 0000 &
0000 0000 = 0，则sdin = 0 (DB2),
dt左移1位，dt<<1 = 0100 0000 b,
模拟时钟信号sclk = 0, sclk = 1，以使采样
i = 6：dt = 0100 0000b

dt & 0x80:
0100 0000
1000 0000 &
0000 0000 = 0，则sdin = 0 (DB1),
dt左移1位，dt<<1 = 1000 0000 b,
模拟时钟信号sclk = 0, sclk = 1，以使采样
i = 7：dt = 1000 0000b

dt & 0x80:
1000 0000
1000 0000 &
1000 0000 != 0，则sdin = 1 (DB0),
dt左移1位，dt<<1 = 0000 0000 b,
模拟时钟信号sclk = 0, sclk = 1，以使采样

过程很罗嗦，不过很简单，呵呵~~

可见，这样循环8次，写入了8位数，DB7~DB0 = 0010 0001b = 0x20，正是“扩展指令集”的指令值。

代码二：

/*--------------------------------------------
LCD_init: 初始化LCD_init
输入参数：无
编写日期：20080918
----------------------------------------------*/
void LCD_init(void)
{
     res=0;
     delayms(10);
     res=1;
     LCD_write_byte(0x21,0);//1、初始化Lcd,功能设定使用扩充指令
     LCD_write_byte(0xd0,0);//2、设定液晶偏置电压
     LCD_write_byte(0x20,0);//3、使用基本指令
     LCD_write_byte(0x0C,0);//4、设定显示模式，正常显示
}

代码分析：

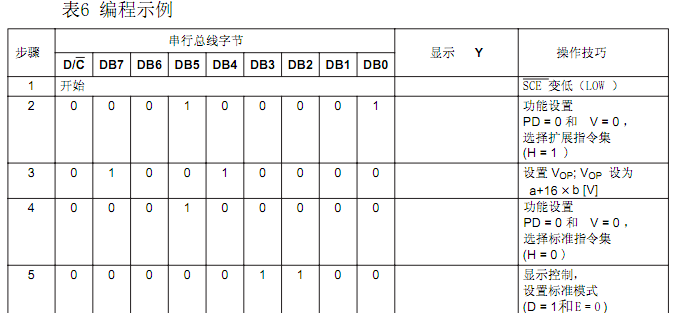

初始化步骤可以参照芯片手册中的编程示例：

代码三：

/*-----------------------------------------------------------------------
LCD_write_char    : 显示英文字符
输入参数：c       ：显示的字符；
编写日期          ：2004-8-10
最后修改日期      ：2004-8-10
-----------------------------------------------------------------------*/
void LCD_write_char_my(unsigned char *font)
{
    unsigned char i;

    for (i=0; i<6; i++)
      LCD_write_byte(font[i], 1);
}

代码分析：
我们可以使用字模软件，求出一个6*8大小的字符“A”,该组值为：
unsigned char A[6] = {0x00, 0x7C, 0x12, 0x11, 0x12, 0x7C};

这些很容易理解，还原看一下：
