如何保存ISE综合后的RTL schematic为pdf
2013-06-23 20:50:10
代码进行综合后，可以得到一个ngr文件，在ISE中打开该文件可以打开RTL schematic，这样每次要查看RTL schematic都必须打开ISE，比较麻烦，如何不通过ISE打开RTL schematic呢？

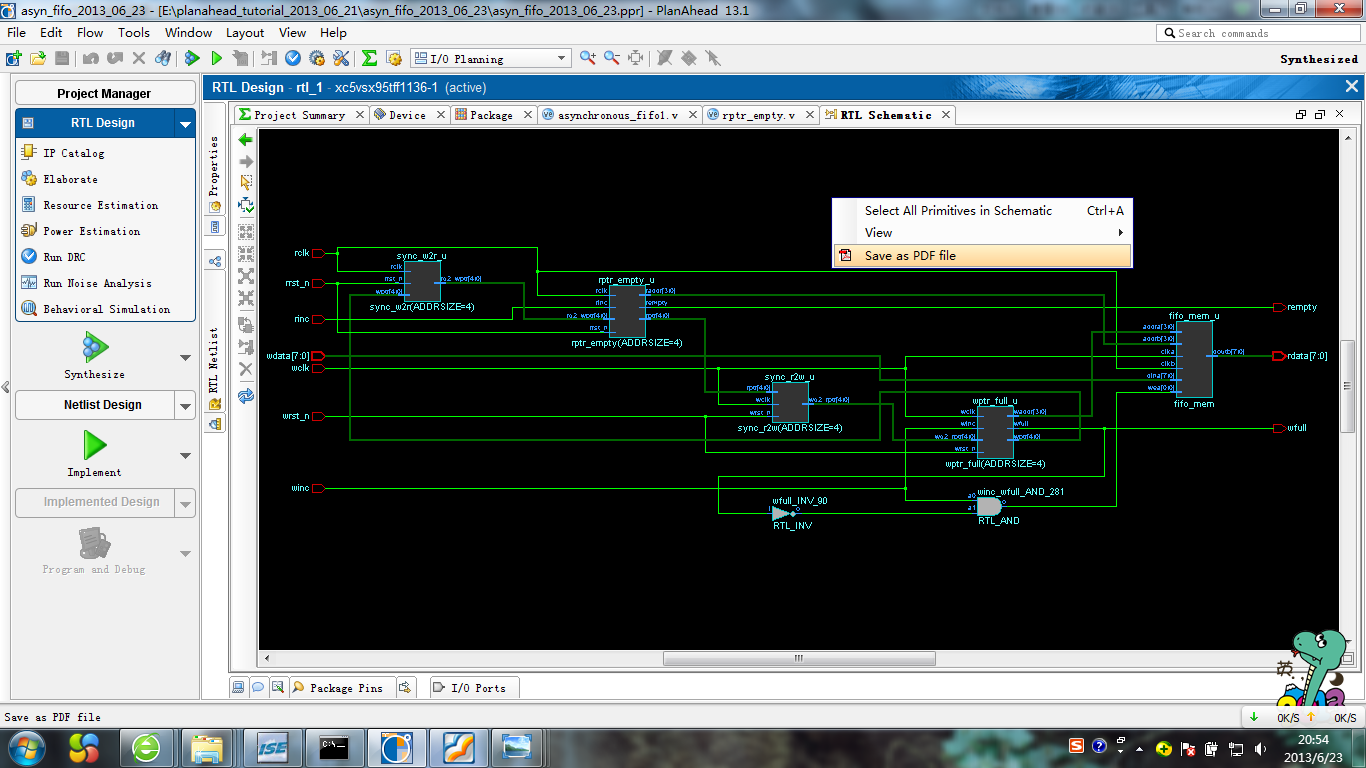

之前查了很多资料都没找到，最近学习planahead，发现通过planahead的RTL schematic可以将其导出为pdf文件，非常方便，如下选择save as pdf file，就会唐初一个对话框，提示保存的路径：
（注意只能在planahead中操作）
