labview解析dbc文件分析报文_CANoe学习——关于DBC文件的创建

摘要

先给出小结，让你有个清晰的过程

DBC数据库文件是用来描述CAN网络节点间数据通讯的一种文件，包含了CAN总线协议中协议数据及其所代表的具体意义。

它可以用来监测与分析CAN网络上的报文数据，也可以用来模拟某个CAN节点。简单的讲，dbc文件描述了在CAN网络上有哪些报文信息；这些报文上又携带了哪些信号信息；该报文是从哪个节点发出，哪个节点进行接收的等信息。所以，我们在进行dbc文件的创建时，其实也是要抓住dbc文件的主体，即完成信号、报文、节点的创建；再对其进行关联链接。

DBC文件的创建过程一般可分为以下几个部分：

1、新建一个CAN数据库文件

2、创建信号要用到的数值表Value Tables

3、创建信号Signals，关联该信号的数值表

4、创建报文Messages

5、创建网络节点Network nodes

6、将信号、报文及网络节点进行关联链接

7、创建或导入自定义属性，并进行修改

8、一致性检查

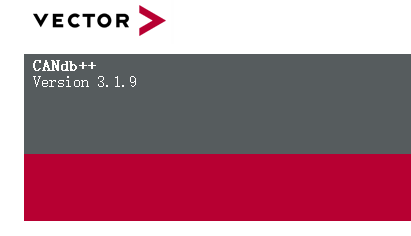

用到的工具

Ps:关于上面提到的第2点到第5点的信息，一般车厂都会通过通讯矩阵更新给出。我们按照通讯矩阵中的信息进行信号、报文、网络节点等信息的创建关联。

创建步骤

        接下来以如下的一条报文为例，介绍下在CANdb++ Editor工具下创建编辑dbc文件的详细步骤。
