TCP三次握手及tcpdump抓包

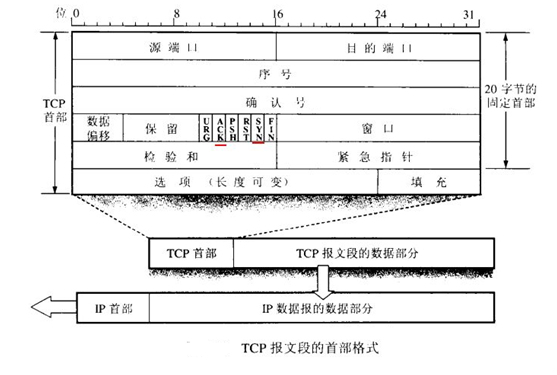

1. TCP报文段的首部格式

说明：

ACK ： TCP协议规定，只有ACK=1时有效，也规定连接建立后所有发送的报文的ACK必须为1

SYN(SYNchronization) ： 在连接建立时用来同步序号。当SYN=1而ACK=0时，表明这是一个连接请求报文。对方若同意建立连接，则应在响应报文中使SYN=1和ACK=1. 因此,  SYN置1就表示这是一个连接请求或连接接受报文

FIN （finis）即完，终结的意思， 用来释放一个连接。当 FIN = 1 时，表明此报文段的发送方的数据已经发送完毕，并要求释放连接

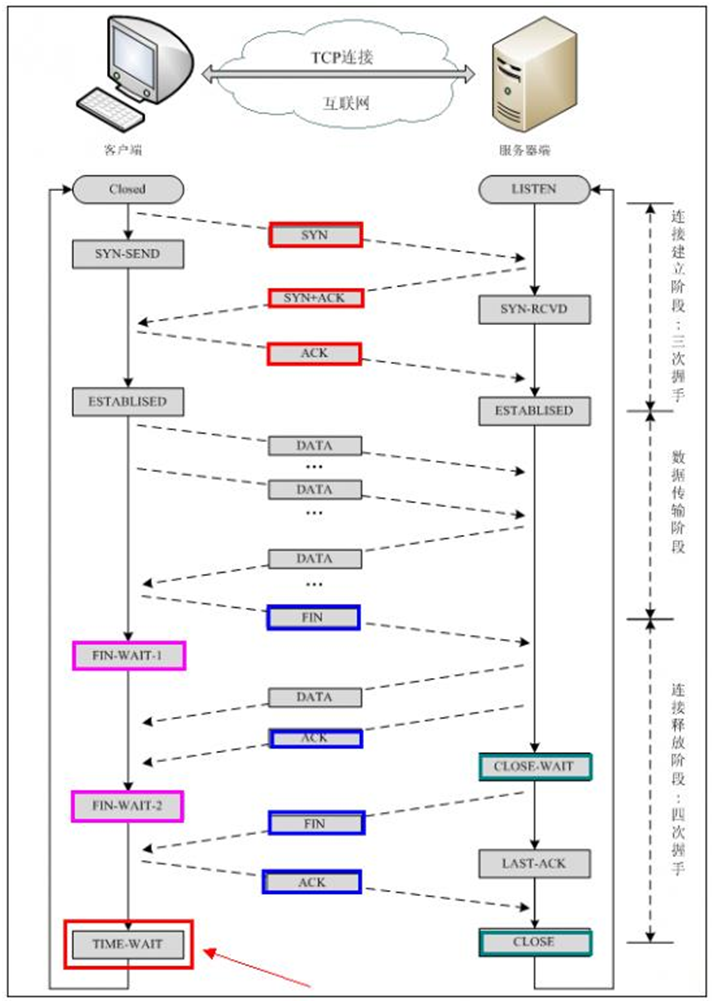

2. tcp连接时的三次握手和断开时的4次挥手整体过程

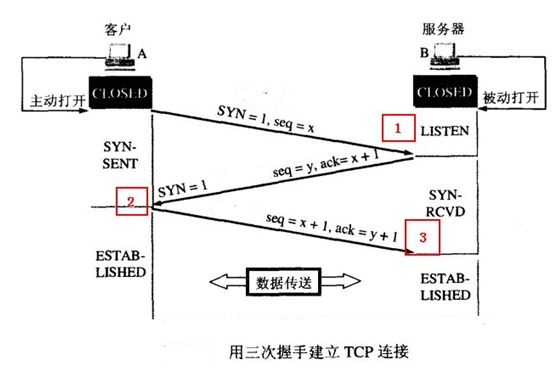

2.1 tcp三次握手具体过程

1）首先由Client发出请求连接即 SYN=1，声明自己的序号是 seq=x（我可以给你发数据吗？）

2）然后Server 进行回复确认，即 SYN=1 ，声明自己的序号是 seq=y, 并设置为ack=x+1（可以）

3）最后Client 再进行一次确认，设置 seq=x+1, ack=y+1（好的）



注：seq 序列号范围：2^32 -1   到最大值，再从0开始

       seq 序列号作用：server端依据这个序列号来组数据

2.2 使用tcpdump抓包查看tcp三次握手过程

参数说明：

-c        指定包个数

-n        IP、端口用数字方式显示

port    指定端口

1）192.168.1.24机器建立ssh连接

ssh root@192.168.1.124

说明：ssh也属于tcp连接，等待抓取数据包过程中，另一台服务器ssh登录该服务器，无需输密码，即可完成3次握手

2）192.168.1.123机器

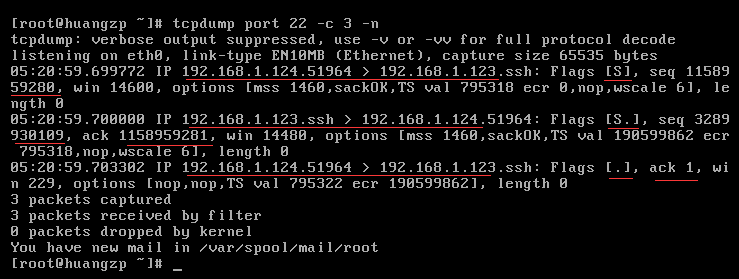

抓包  tcpdump port 22 -c 3 -n

注：Flags [S]  中的 S 表示为SYN包为1

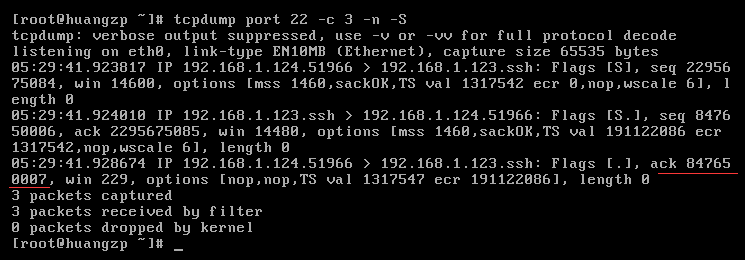

       client主机返回ACK，包序号为ack=1 ，这是相对序号，如果需要看绝对序号，可以在tcpdump命令中加-S
