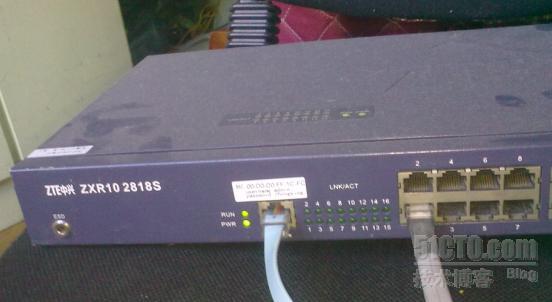

如下图接入console串口线到交换机的管理接口

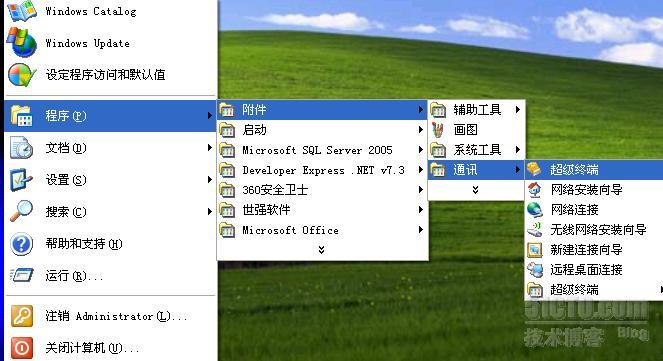

在电脑上打开超级终端

新建一个终端连接

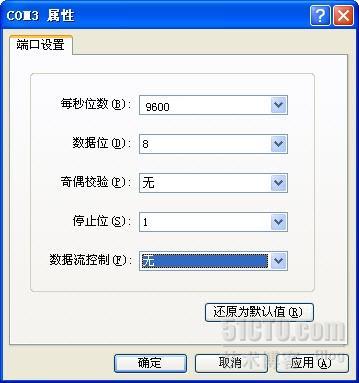

设置接口属性

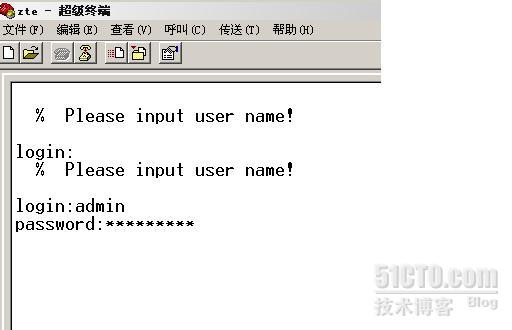

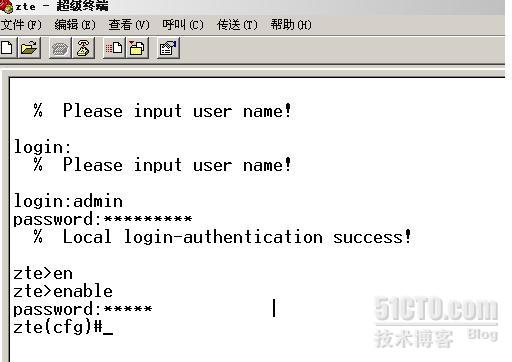

按回车键即可进入交换机系统 输入默认默认的管理员 admin  zhongxing

输入enable 进入特权模式 密码为  admin

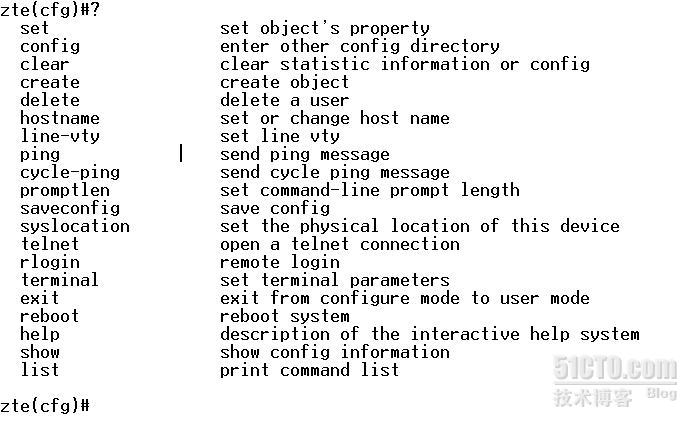

输入?可以查看帮助命令



修改交换机名 zte(cfg)#hostname 51cto

进入三层路由地址配置模式 51cto(cfg)#config router

设置第一个端口IP为 192.168.0.1/24

51cto(cfg-router)#set ipport 1 ipaddress 192.168.0.1/24

设置第一口为VLAN1 51cto(cfg-router)#set ipport 1 vlan 1

开启激活第一端口  51cto(cfg-router)#set ipport 1 enable

exit退出到特权模式设置WEB管理

开启WEB功能      51cto(cfg)#set web enable

端口重定向到9999  51cto(cfg)#set web listen-port 9999

设置telnet为任意模式（默认只允许特定主机访问） 51cto(cfg)#set remote-access any

设置登录密码      51cto(cfg)#set user local admin login-password denglu

设置网页管理密码  51cto(cfg)#set user local admin admin-password web

保存所有配置     51cto(cfg)#saveconfig

  Saving file, please wait a minute...

done ! （此提示表示成功）

重启一次交换机 51cto(cfg)#reboot

按Y确认重启  Sure to reboot ? [Yes|No]:y

然后用电脑将网线连接在第一个端口 设置电脑IP地址为 192.168.0.2/24

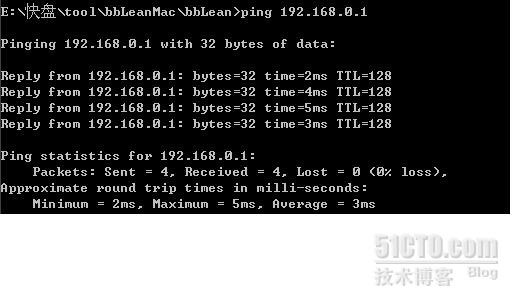

ping 192.168.0.1 测试链路

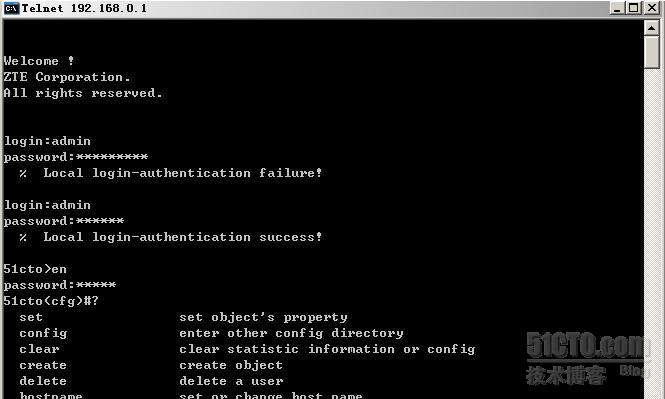

远程终端管理 C:\>telnet 192.168.0.1



输入设置的密码为denglu进入

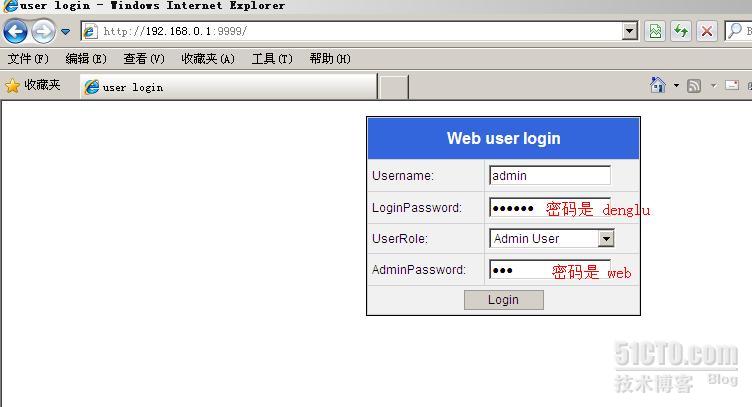

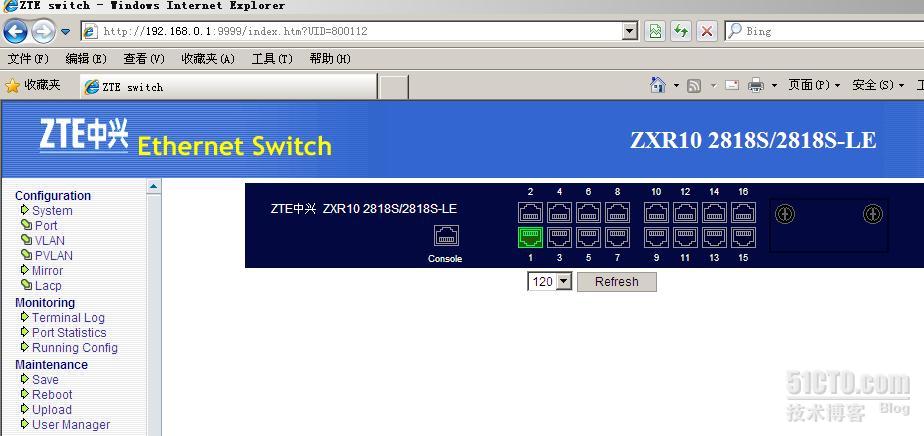

在浏览器输入配置的WEB管理地址http://192.168.0.1:9999
