jchdl - RTL实例 - Counter4

https://mp.weixin.qq.com/s/xtvMj5f-Uvx3vesVnH0P_A



计数器。



参考链接

https://github.com/wjcdx/jchdl/blob/master/src/org/jchdl/model/rtl/example/Counter4.java



1.创建Counter4.java, 并生成构造方法和logic()方法

略



2. 根据逻辑原理，添加输入输出接口

​​

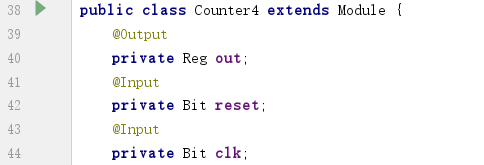

输入输出线作为类成员存在。使用注解标明是input port还是output port。

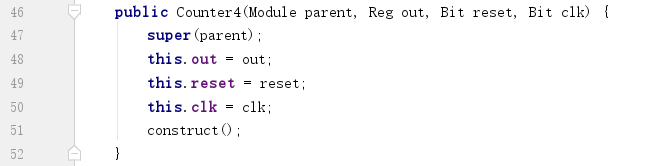

3. 在构造方法中搜集输入输出线并调用construct()方法

​​

首先调用父类即Module类的构造方法，以构建模块hierarchy。

然后逐个把输入输出参数与input/output port对应上。

然后调用construct()方法构造模块（调用一次logic()方法，搜集模块的assign/always代码块、子模块）。

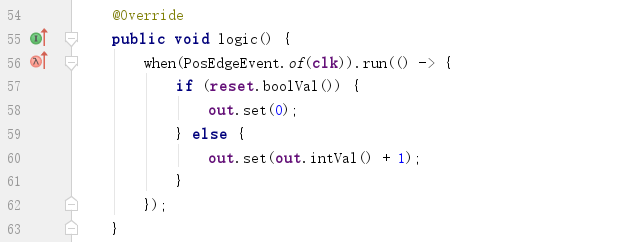

4. 在logic()方法中创建assign/always代码块，以及子模块

​​

这里包含一个always代码块：当发生clk的上升沿事件时，执行lambda表达式的方法，以更新out的值。

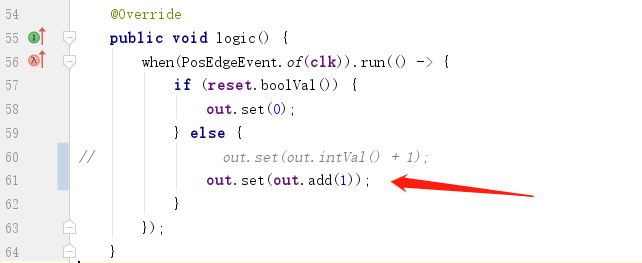

加法还可以使用如下写法：

​​



5. 创建inst静态方法方便后续使用

略

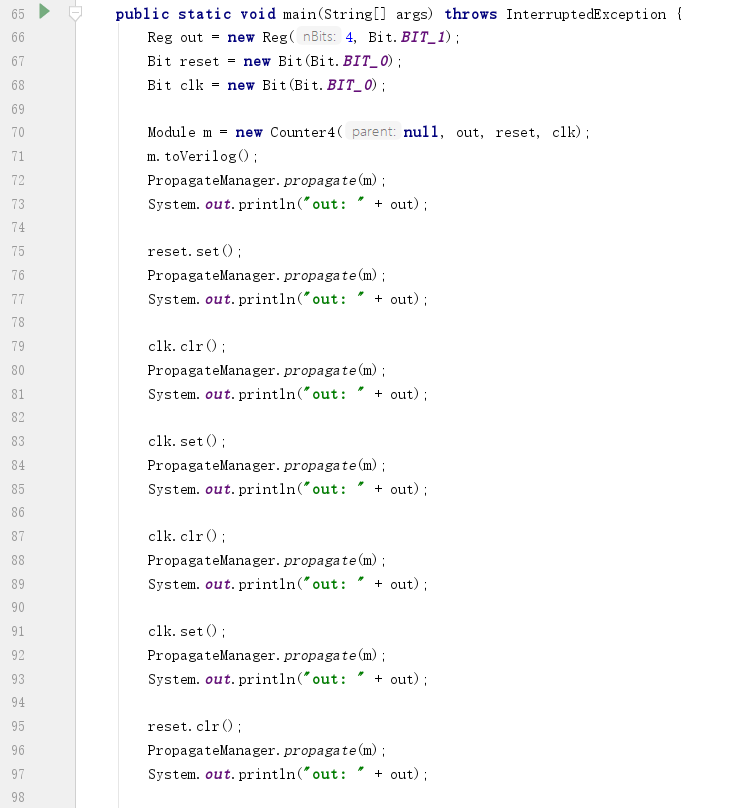

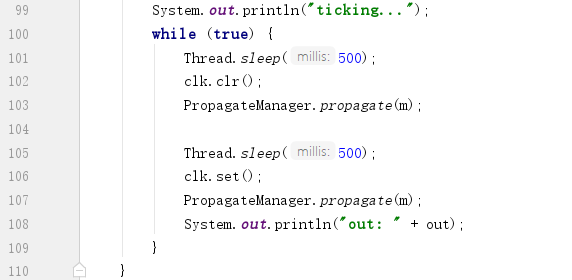

6. 创建main方法执行验证

​​

​​



运行结果为：

​​



7. 生成Verilog

生成定制化模块名：

略

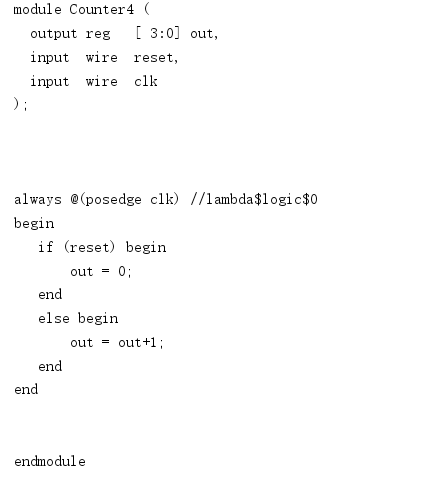

调用toVerilog()方法生成Verilog实现。

略



执行结果如下：

​​



转载于:https://www.cnblogs.com/wjcdx/p/9934534.html
