本文介绍了两个89C51单片机控制步进电动机的系统设计，包括电源、按键、驱动、状态指示和时钟电路的设计，并详细阐述了软件流程，实现了电机的正反转、加速减速功能。
描述
本文为大家带来两个89C51单片机的步进电动机控制系统设计。
89C51单片机的步进电动机控制系统设计一

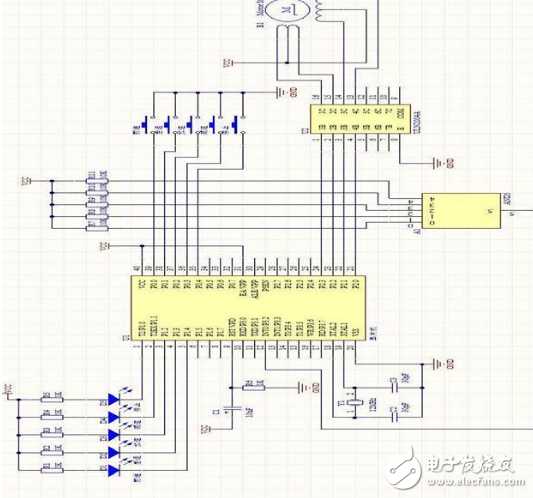

系统整图如图1所示，本系统采用外部中断方式，p0口作为信号的输入部分，p1口为发光二极管显示部分，p2口作为电机的驱动部分。
图1 系统整图
电源部分
利用LM7812和LM7805芯片得到12V和5V的电压，它们的应用要注意以下几点：
(1)输入输出压差不能太大，太大则转换效率急速降低，而且容易击穿损坏；
(2)输出电流不能太大，1.5A 是其极限值。大电流的输出，散热片的尺寸要足够大，否则会导致高温保护或热击穿；
(3)输入输出压差也不能太小，大小效率很差。 其中12V电压给步进电机供电，5V电压则给单片机供电。分别如图2、图3所示。

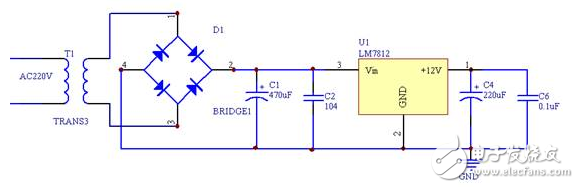

(1)产生12V的电压给步进电机供电
图2 12V电路部分
(2)产生5V的电压给单片机供电
