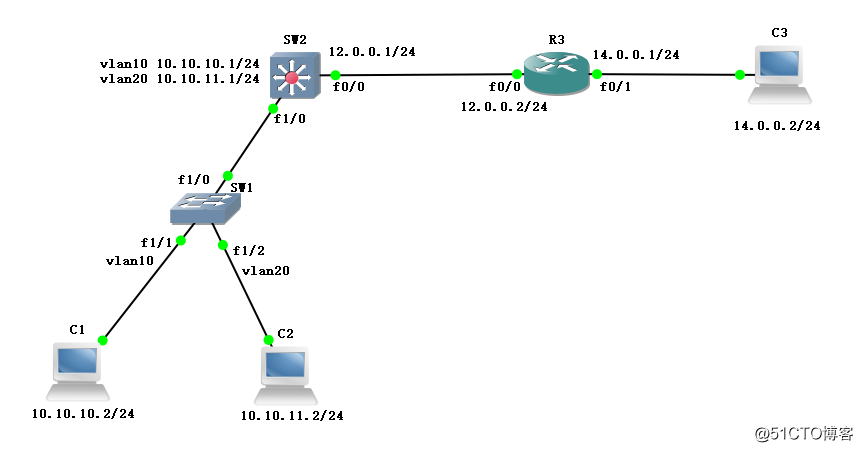

三层交换

1.在三层交换机中

SW2#config terminal 进入全局模式

SW2(config)#interface fastethernet 0/0 进入接口模式

SW2(config-if)#ip add 12.0.0.1 255.255.255.0 配置接口IP地址

SW2(config-if)#no shutdown 开启端口

SW2(config-if)#exit 回到前一个模式

SW2(config)#int f1/0

SW2(config-if)#switchport mode trunk 定义中继链路模式

SW2(config-if)#switchport trunk encapsulation dot1q 选择dot1q封装类型

SW2(config-if)#ex

SW2(config)#vlan 10,20 创建vlan

SW2(config-vlan)#ex

SW2(config)#int vlan 10 进入vlan接口模式

SW2(config-if)#ip add 10.10.10.1 255.255.255.0 配置接口IP地址

SW2(config-if)#no shut

SW2(config-if)#int vlan 20

SW2(config-if)#ip add 10.10.11.1 255.255.255.0

SW2(config-if)#no shut

SW2(config-if)#do show ip int b 跨模式查看接口IP信息

SW2(config-if)#ex

SW2(config)#vtp domain abc 配置vtp域名

SW2(config)#vtp mode server 配置vtp运行模式为服务端模式

SW2(config)#vtp version 2 将vtp版本配置为版本2

SW2(config)#vtp pruning 启用vtp修剪

SW2(config)#ip route 0.0.0.0 0.0.0.0 12.0.0.2 配置默认路由

SW2(config)#do show ip route 跨模式查看路由信息

2.在二层交换机中

SW1#conf t

SW1(config)#no ip routing 关闭路由功能

SW1(config)#vtp do abc

SW1(config)#vtp mode client 配置vtp运行模式为客户端模式

SW1(config)#vtp version 2

SW1(config)#vtp pru

SW1(config)#int f1/0

SW1(config-if)#sw mo t

SW1(config-if)#sw t en dot

SW1(config-if)#do show vlan-sw b 跨模式查看vlan信息

SW1(config-if)#ex

SW1(config)#int f1/1

SW1(config-if)#sw mode access 定义接入链路模式

SW1(config-if)#switchport access vlan 10 将端口添加到vlan中

SW1(config)#int f1/2

SW1(config-if)#sw mo acc

SW1(config-if)#sw acc vlan 20

SW1(config-if)#do show vlan-sw b

3.在路由器中

R3#conf t

R3(config)#int f0/0

R3(config-if)#ip add 12.0.0.2 255.255.255.0

R3(config-if)#no shut

R3(config-if)#int f0/1

R3(config-if)#ip add 14.0.0.1 255.255.255.0

R3(config-if)#no shut

R3(config-if)#ex

R3(config)#ip route 10.10.10.0 255.255.255.0 12.0.0.1 配置静态路由

R3(config)#ip route 10.10.11.0 255.255.255.0 12.0.0.1

R3(config)#do show ip route

4.在VPCS中

VPCS[1]> ip 10.10.10.2 10.10.10.1 配置PC机IP地址

VPCS[1]> 2 切换到PC机2中

VPCS[2]> ip 10.10.11.2 10.10.11.1

VPCS[2]> 3

VPCS[3]> ip 14.0.0.2 14.0.0.1

VPCS[3]> ping 10.10.10.2 测试网络连通性

VPCS[3]> ping 10.10.11.2

VPCS[3]> 1

VPCS[1]> ping 10.10.11.2

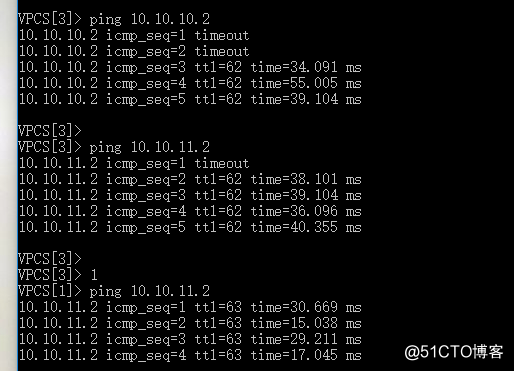

5.验证结果如下图
